- 40 -
PREPARACIÓN DE LA
CAMPANA (CONTINUACIÓN)
(SÓLO CAMPANAS PARA SISTEMAS SIN
CONDUCTO)
8. Deslice con cuidado la sección superior del
tubo de humos decorativo en el interior de la
sección inferior del tubo de humos decorativo.
9. Coloque con cuidado los tubos de humos
decorativos en el área empotrada de la
superficie de la campana para la estufa.
Nota: Los respiraderos deben quedar hacia
arriba.
HABITACIONES CON CIELO
RASO DE 10 PIES (305 CM)
Las habitaciones con cielo raso
de 10 pies requieren la
extensión del tubo de humos
modelo RFXN5304, disponible
en la concesionaria de su
localidad.
10. Deseche el tubo de humos
superior que se incluye con el
producto. Reemplácelo con la
extensión para tubos de
humos modelo RFXN5304.

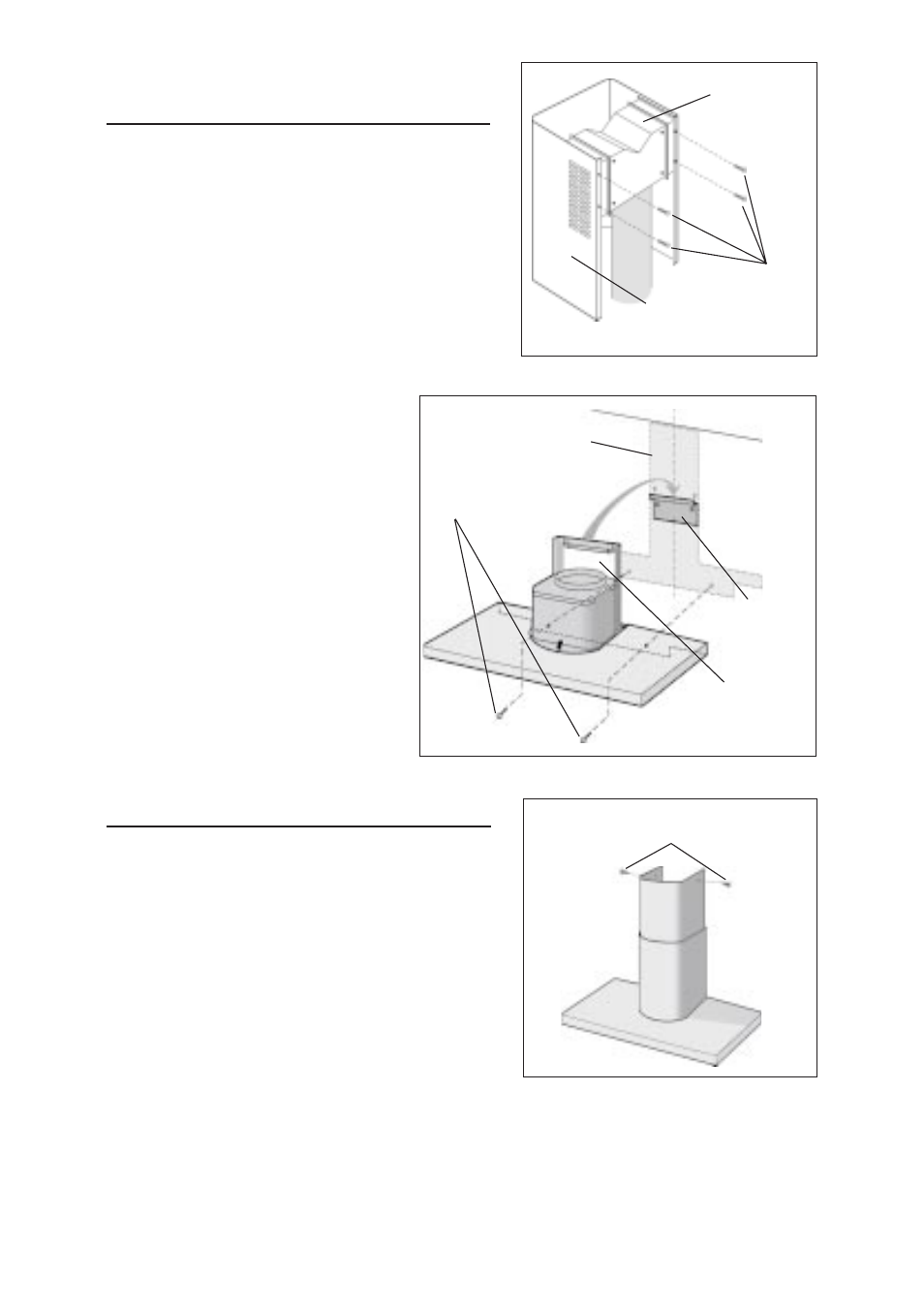

11. Fije el pleno de recirculación
en la sección superior del tubo
de humos con (4) tornillos de
cabeza plana.
INSTALACIÓN DE LA CAMPANA
Nota: Se requieren al menos dos personas
para montar la campana.
1. Alinee la abertura rectangular que se
encuentra en la parte posterior de la
campana con el soporte de montaje en la
pared. Lentamente baje la campana hasta
que se fije con seguridad en el soporte.
2. Nivele la campana y fíjela con (2) tornillos
de montaje debajo de la campana. Use
los taquetes para placa de yeso que se
proporcionaron si no hay disponibles
montantes o un bastidor.
3. Eleve la sección superior del tubo de humos
hasta que sus orificios queden alineados
con los orificios del soporte de montaje del
tubo de humos (ubicado en el cielo raso).
4. Fije el tubo de humos con (2) tornillos de
montaje.
PLENO
4 TORNILLOS DE
CABEZA PLANA
TORNILLOS DE MONTAJE
DE 3.9 X 9.5 mm
SECCIÓN SUPERIOR
DEL TUBO DE HUMOS
TORNILLOS DE
MONTAJE
(4.8 x 38 mm)
SOPORTE
DE MONTAJE
BASTIDOR DE
LA PARED
RECORTE
RECTANGULAR
