Campana Inalámbrica
MODELO: LA-206WH
• Para ser usado con el LA-206TWH

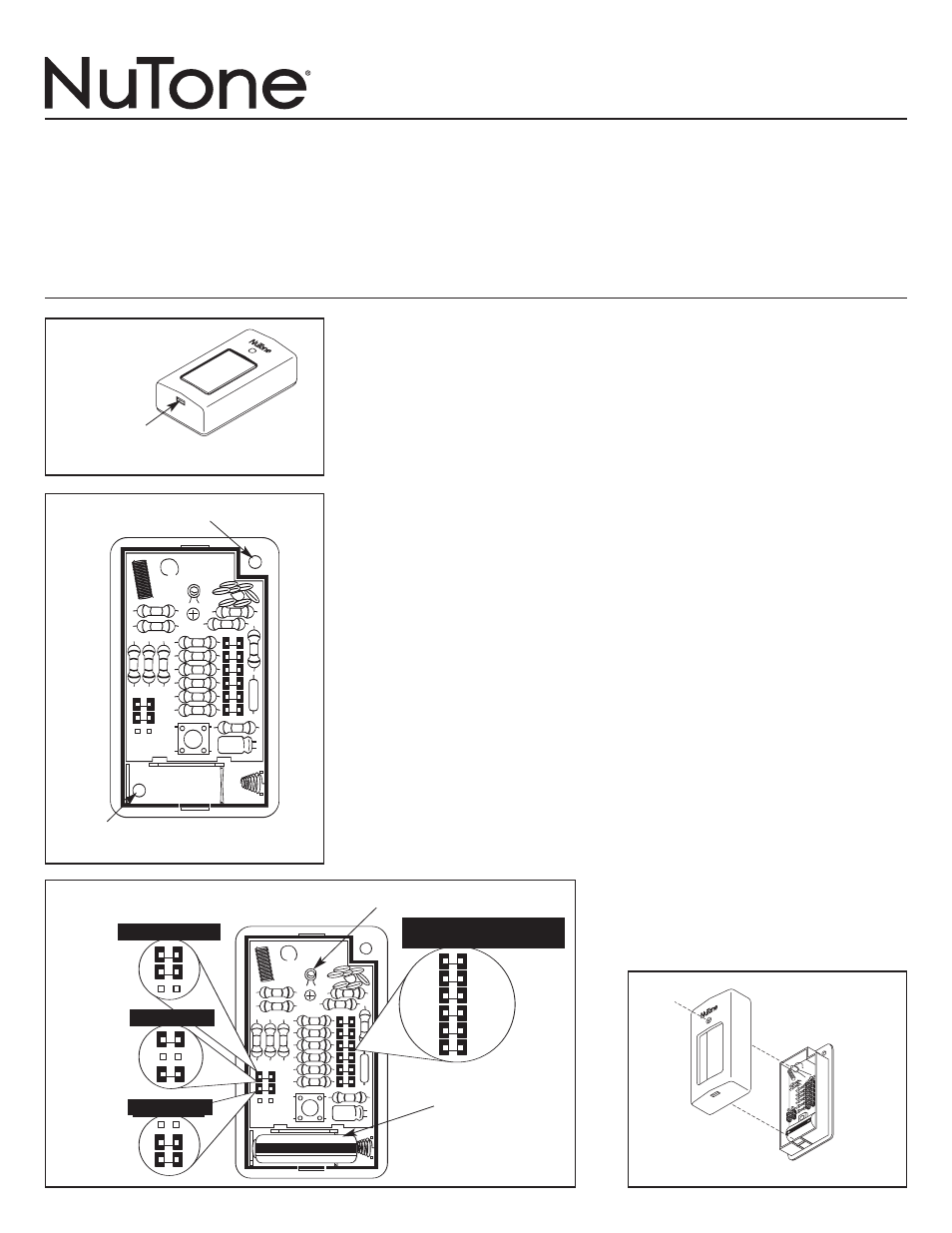

Vea las Figuras 1 y 2
1. Ubique el transmisor junto a la puerta
o cerca de ella.
No monte el transmisor sobre una
superficie de metal.
2. Retire la cubierta del transmisor
insertando la punta de un destornillador
en la ranura ubicada en la parte inferior
del mismo. Con un ligero movimineto
de vaivén separe la cubierta del
transmisor de la base.
3. Escoja un lugar plano donde colocar
la base del transmisor.
4. Mantenga la base en posición y marque
con un lápiz la superficie de montaje a
través de las dos perforaciones
ubicadas en el transmisor.
5. Taladre dos huecos de 3 ⁄
16
" de diámetro
en donde hizo las marcas.
6. Inserte los anclajes de plástico dentro
de ambos agujeros de 3 ⁄
16
".
7. Coloque el transmisor sobre los
anclajes y asegúrelo usando los dos
tornillos que se suministran. No
coloque la cubierta todavía.
CODIGO DE SONIDO
DEL TRANSMISOR
Vea la Figura 3.
1. El transmisor puede codificarse para
emitir uno de tres sonidos de campana.
2. Seleccione el sonido deseado según
se muestra en la figura 3.
3. Para obtener el sonido deseado, haga
un puente colocando los conectores
plásticos en el lugar apropiado.
CODIGO DE SEGURIDAD
DEL TRANSMISOR
Vea la Figura 3.
No es necesario cambiar el código de
seguridad del transmisor, a menos que
se evidencie interferencias provenientes
de otros artefactos inalámbricos.
1. Para cambiar el código de seguridad,
remueva cualquiera de los seis
conectores plásticos colocados a modo
de puente.
2. NOTA: el código del transmisor y
del receptor deben ser los mismos.
INSTALACION DE LAS PILAS
Vea la Figura 3.
1. Coloque la pila A23, de 12 voltios,
como se indica en la figura. Tenga
en cuenta la polaridad (+/–).
INSTALACION DE LA CUBIERTA
DEL TRANSMISOR
Vea la Figura 4.
1. Coloque la cubierta del transmisor
sobre la base del mismo. La luz roja
debe quedar alineada con la
perforación que se encuentra en la
cubierta del transmisor. Presione la
cubierta firmemente sobre la base.
INSTRUCCIONES DE INSTALATION
¡LEA Y GUARDE ESTAS INSTRUCCIONES!
FIGURA 1
FIGURA 2
“PRESIONE” PARA
ABRIR LA CUBIERTA
PERFORACION PARA ATORNILLAR
SOBRE LA PARED
PERFORACION PARA ATORNILLAR
SOBRE LA PARED
+ –
6
5
4
3
2
1
ONE NOTE
TWO NOTE
WESTMINSTER
SECURITY
CODE SETTING
FIGURA 3
SELECCION DEL SONIDO
PILA DE
12V “A23”
LUZ INDICADORA
Lo felicitamos por adquirir una campana inalámbrica NuTone. La campana
opera por medio de una señal radial, transmitida desde el pulsador y recibida
por la campana. El transmisor/pulsador se monta junto a la puerta. El
receptor puede ubicarse en cualquier lugar de su hogar, a una distancia no
mayor de 100 pies del transmisor. El transmisor/pulsador puede programarse
para emitir uno de tres sonidos de campana. Esta característica permite usar
hasta tres transmisores para generar tres sonidos diferentes de campana.
FIGURA 4
MONTAJE DEL PULSADOR DE TRANSMISION
DOS NOTAS
SELECTOR DEL CODIGO
DE SEGURIDAD
UNA NOTA
