4
Ch
q 接點蓋
w 相機接點蓋支架
e 電源 / 信號接點
r AE-L/AF-L 鍵
t 主指令撥盤
y 多重選擇器
u 鎖定螺旋鈕
i 電池座電源連接器蓋
o 電池室蓋
!0 電池室
!1 電池室插鎖
!2 固定螺絲
!3 快門釋放鍵
!4 控制鎖
!5 副指令撥盤
!6 三腳架插孔
!7 MS-D11EN 電池座（用於 EN-EL15 電池）
!8 電源端子
!9 電源端子（MS-D11EN 電池座）
@0 MS-D11 電池座（用於 AA 電池）
@1 電源端子（MS-D11 電池座）
MB-D11 的部件組成（圖 A）
MB-D11 MB-D11 快門釋放鍵、多重選擇器、指令撥盤和 快門釋放鍵、多重選擇器、指令撥盤和 AE-L/AF-L AE-L/AF-L 鍵 鍵
MB-D11 配備有快門釋放鍵（圖 A- !3 ） 、多重選擇器（圖 A- y ） 、主指令撥盤（圖 A- t ）
和副指令撥盤（圖 A- !5 ） ，用於以垂直（ “直立”或人像）方位拍攝照片的 AE-L/AF-L 鍵（圖
A- r ） 。這些控制鍵與相機上相對應的控制鍵功能相同，若更改用戶設定選單中影響這些
相機控制鍵的選項（f 組），則 MB-D11 這些控制鍵的功能也會隨之改變。有關詳情，請
參閱相機使用說明書。
MB-D11 MB-D11 控制鎖 控制鎖

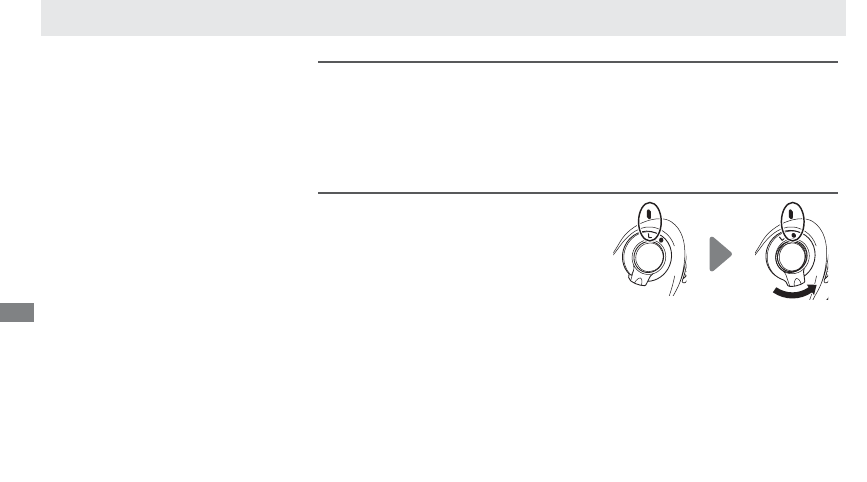

控制鎖（圖 A- !4 ）用來鎖住 MB-D11 的控制
按鍵，以防止無意間被使用。使用這些控制
按鍵以豎直（人像）方向拍攝相片前，請按
照右圖所示解除鎖定。
控制鎖不是電源開關。請使用相機電源開關
開啟或關閉相機。
已鎖定 未鎖定
