Po-34
O exemplo a seguir é a conexão da STB (caixa set-top)
usando os conectores REMOTE IN/OUT do monitor de
plasma. Consulte o seu revendedor sobre a conexão e a
operação vigentes.
* Exemplo de Conexão
• STB tem o conector REMOTE IN.
• A atribuição do pino do conector REMOTE IN da
STB é a mesma atribuição do mini cabo 1/8 estéreo
conectado ao conector REMOTE OUT (Po-33).
• A freqüência de transmissão do controle remoto da
STB é 37,9 kHz (típica).
* O mini cabo 1/8 deve ser adquirido separadamente.

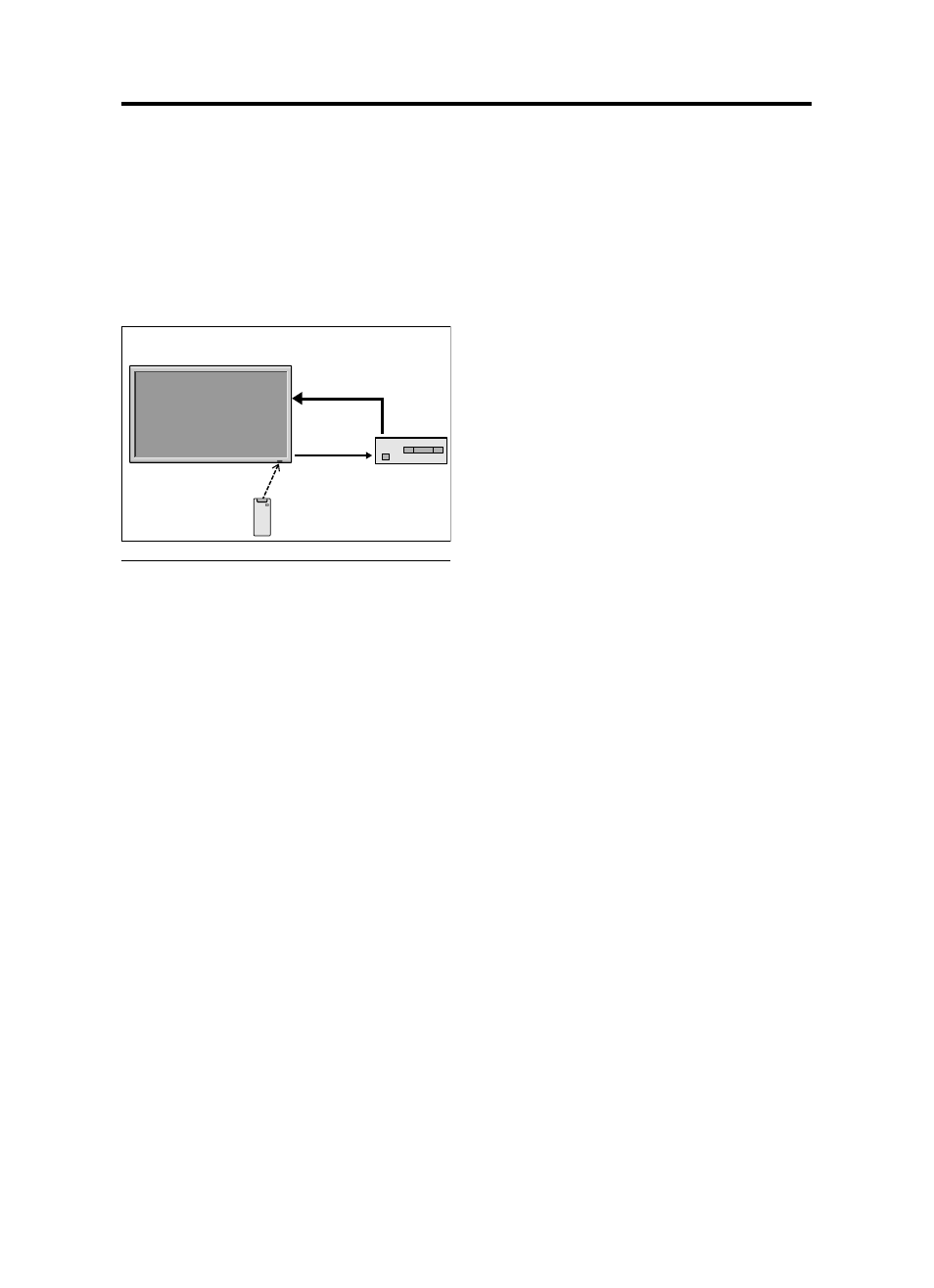

Conexão com STB
TELA DE PLASMA
STB
Exemplo de Conexão: Conectando um STB.
IN
OUT
OUT IN
Controle Remoto STB
Carrier fHz: 37,9 kHz (típica)
Cabo remoto*
Cabo de vídeo
