Po-33

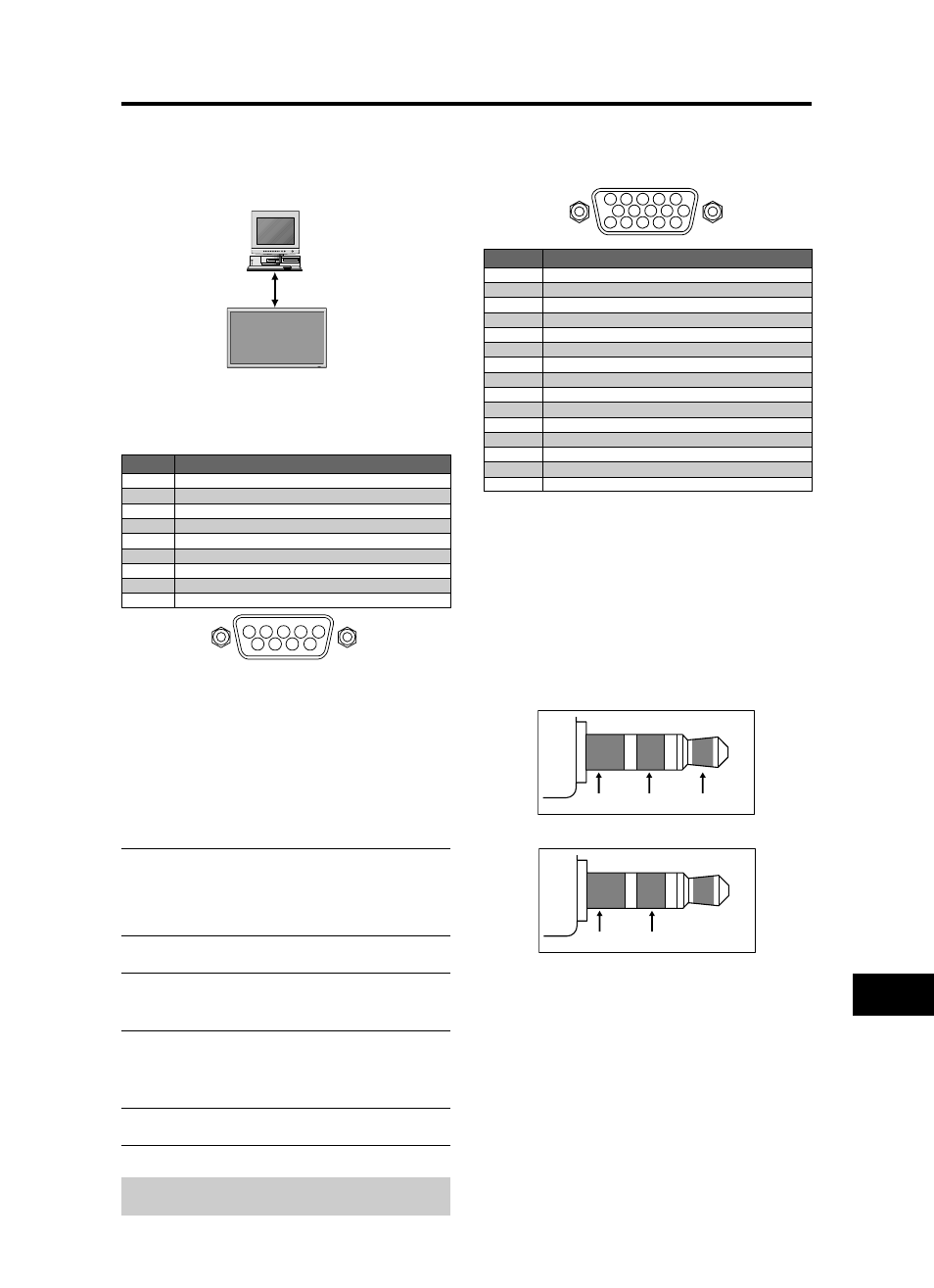

Equipamento externo
por exemplo, computador pessoal
Monitor
Aplicação
Estas especificações abrangem o controle de comunicações
do monitor plasma por equipamento externo.
Conexões
As conexões são efetuadas como abaixo descrito.
Conector no lado do monitor plasma: Conector
EXTERNAL CONTROL.
Utilize um cabo cruzado (invertido).
Tipo de conector: Macho D-Sub 9 pinos
Parâmetros de comunicação
(1) Sistema de comunicação Assíncrono
(2) Interface RS-232C
(3) Taxa de velocidade 9600 bps
(4) Comprimento de dados 8 bits
(5) Paridade Ímpar
(6) Bits de paragem 1 bit
(7) Código de comunicação Hex
Códigos de controle externo
(Referência)
FUNÇÃO CÓDIGO DE DADOS
Power ON 9FH 80H 60H 4EH 00H CDH
OFF 9FH 80H 60H 4FH 00H CEH
Interruptor de entrada
Video1 (RCA) DFH 80H 60H 47H 01H 01H 08H
Video2 (S-Video) DFH 80H 60H 47H 01H 02H 09H
DVD/HD1 (RCA) DFH 80H 60H 47H 01H 05H 0CH
DVD/HD2 (RCA) DFH 80H 60H 47H 01H 06H 0DH
DVD/HD3 (HDMI) DFH 80H 60H 47H 01H 0EH 15H
PC/RGB (mini D-Sub 15 pinos) DFH 80H 60H 47H 01H 07H 0EH
DVD/HD4 (HDMI)
DFH 80H 60H 47H 01H 1AH 21H
Emudecimento do som
ON 9FH 80H 60H 3EH 00H BDH
OFF 9FH 80H 60H 3FH 00H BEH
MODO IMAGEM NORMAL DFH 80H 60H OAH 01H 01H CBH
CINEMA1 DFH 80H 60H OAH 01H 02H CCH
CINEMA2 DFH 80H 60H OAH 01H 03H CDH
PADRÃO DFH 80H 60H OAH 01H 04H CEH
BRILHO DFH 80H 60H OAH 01H 05H CFH
Modo da tela ESTÁDIO DFH 80H 60H 51H 01H 02H 13H
ZOOM DFH 80H 60H 51H 01H 03H 14H
NORMAL DFH 80H 60H 51H 01H 04H 15H
CHEIO DFH 80H 60H 51H 01H 05H 16H
UNDERSCAN DFH 80H 60H 51H 01H 08H 19H
14 : 9 DFH 80H 60H 51H 01H 09H 1AH
2.35 : 1 DFH 80H 60H 51H 01H 0AH 1BH
IMAGEM AUTO
LIGADO DFH 80H 60H 7FH 03H 03H 09H 00H 4DH
DESLIGADO DFH 80H 60H 7FH 03H 03H 09H 01H 4EH
MODO CINEMA LIGADO DFH 80H 60H C1H 01H 01H 82H
DESLIGADO DFH 80H 60H C1H 01H 02H 83H
Nota: Contate o seu fornecedor local para obter uma
lista de códigos de controle externo, se necessário.
Controle externo
1 5
9 6
2 3 4
7 8
5 4 3 2 1
15 14 13 12 11
10 9 8 7 6
PC/RGB
Atribuição de pinos
Pino Nº
1
2
3
4
5
6
7
8
9
Nome do pino
Sem ligação
RXD (Receive data)
TXD (Transmit data)
DTR (DTE side ready)
GND
DSR (DCE side ready)
RTS (Ready to send)
CTS (Clear to send)
Sem ligação
Sinal (Análogo)
Vermelho
Verde ou sincronização a verde
Azul
Sem ligação
Massa
Fio de terra vermelho
Fio de terra verde
Fio de terra azul
Sem ligação
Massa do sinal de sincronização
Sem ligação
DATA (SDA) bidirecional
Sincronização horizontal ou composta
Sincronização vertical
Temporizador de dados
Pino Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Conector mini D-Sub 15 pinos
(Análogo)
Mini Cabo 1/8 Estéreo
(não fornecido) para REMOTE IN/
OUT
Monitor de plasma REMOTE IN
Monitor de plasma REMOTE OUT
GND VDD (DC +3 V) DATA (DC +5 V)
GND DATA (C-MOS DC +5 V)
