NOUVELLE CONSTRUCTION
Il faut acheter séparément le transformateur NuTo n e
Modèle 105T (16 V, 15 W).
Il faut se conformer aux codes locaux et nationaux. Il faut
aussi utiliser du fil de sonnette et un (des) bouton(s)-
poussoir(s) pour faire l'installation. Le carillon musical doit
être vu aussi bien qu'entendu. Installer le carillon musical au
niveau des yeux. Manipuler le carillon avec soin, comme
n'importe quel instrument délicat.
B R A N C H E M E N T
NOTE: Couper le courant de la maison avant de
brancher un transformateur avec une boite de jonction.
1. Monter le transformateur près d'une boite de jonction
pratique (Installation dans un grenier non recommandée)
ou près d'un coupe circuit. Connecter le fil d'alimentation
de la maison avec le fil du transformateur – fil noir sur fil
noir et fil blanc sur fil blanc.
2. Passer les fils conducteurs jumeaux calibre 18 du
transformateur et du bouton poussoir jusqú à
l'emplacement du LA-52.
NOTE: En attachant les fils aux murs et aux poutres du
plafond, éviter les courts circuits qui peuvent survenir
quand les agrafes ou les clous passent à travers
l'isolant des fils.
3. Voir Figure 2. Passer les fils à travers un des larges trous
situés dans la plaque de base du LA-52. Fixer la plaque de
base sur le mur avec des vis. Si elle est montée
verticalement, utiliser les deux trous rainures en T en les
positionnant au sommet.
4. Voir Figure 1. Brancher les fils du transformateurs et du
bouton sur les bornes du boitier du LA-52.
5. Si vous envisagez d'utiliser l'harmonie LA-52 avec un
interpnone NuTone ou un haut-parleur exterieur, suivez les
instructions de ces accessoires avant de procéder.
6. Tenir la boite du LA-52 dans une main, attacher les fils
bleus, jaunes et verts aux attaches respectivement
marquées (AVANT, TRANS, ARRIERE) sur les bornes de
la base.
7. Quand tous les fils sont connectés, engager le boitier du
LA-52 sur la base en engageant les quatre coins.
8. Rebrancher le courant du carillon.
POUR ENREGISTRER CE PRODUIT, VISITEZ WWW.NUTONE.COM
INSTRUCTIONS D'INSTALLATION
LIRE ET CONSERVER CES INSTRUCTIONS!
Modèle: LA-52 Série
Il est possible d'utiliser le carillon avec des boutons-
poussoirs illuminés ou non. Si deux boutons-poussoirs sont
utilisés, il ne faut utiliser que des boutons-poussoirs vendus
par NuTo n e .
Il faut acheter séparément un transformateur NuTo n e
Modèle 105T (16 V, 15 W). R e m a r q u e : Si désiré, il est
possible d'acheter localement un transformateur équivalent.
Remarque: Le carillon musical est équipé de bornes
pour utilisation avec une ou deux portes, mais il n'est
pas possible de l'utiliser dans une installation avec
plusieurs carillons. L'installation d'un carillon se fait
en deux étapes: (1) à l'emplacement du carillon, (2) au
bouton-poussoir de la porte d'entrée.
CONSTRUCTION EXISTA N T E
Si nécessaire, acheter séparément un transformateur
NuTone Model 105T (16 V, 15 W).
Manipuler le carillon musical avec précaution, comme
n'importe quel instrument délicat. Couper l'alimentation
secteur du carillon existant.
1. Oter le couvercle du carillon existant.
2. Debrancher les fils de la borne du carillon existant, en
marquant chaque fil quand vous le retirez – Avant, Trans,
A r r i è r e .
Voir Figure 1. Tout fil supplémentaire (par exemple:
commutateur ou coté) doit être neutralisé au moyen
d'une cosse ou de ruban adhésif électrique et
repoussés dans le trou du mur. Ces fils ne sont pas
nécessaires pour le LA-52.
3. Retirer le support du carillon existant du mur.
4. Voir Figure 2. Décider si vous voulez que le LA-52 soit
suspendu verticalement ou horizontalement. Tirer les fils
restants par un des grands trous dans la plaque de base
qui donne le meilleur camouflage de la cavité murale.
5. Monter la base dans le mur.
NOTE: Si le LA-52 remplace un carillon monte
horizontalement, les deux petits trous de la nouvelle
plaque doivent s'aligner avec les trous utilisés pour
monter l'ancienne base. Si le LA-52 remplace un
carillon monté verticalement, utiliser les deux trous
rainures en T positionnés en haut.
6. Attacher les fils à leurs vis respectives (AVANT, TRANS,
ARRIERE) sur les bornes de la base.
7. Tenir la boite du LA-52 dans une main, attacher les fils
bleus, jaunes et verts aux attaches respectivement
marquees (AVANT, TRANS, ARRIERE) sur les bornes
de la base.
8. Si vous envisagez d'utiliser l'harmonie LA-52 avec un
interphone NuTone ou un haut-parleur exterieur, suivez
les instructions de ces accessories avant de proceder.
9. Quand tous les fils sont connectés, engager le boitier du
LA-52 sur la base en engageant les quatre coins.
10. Rebrancher le courant du carillon.

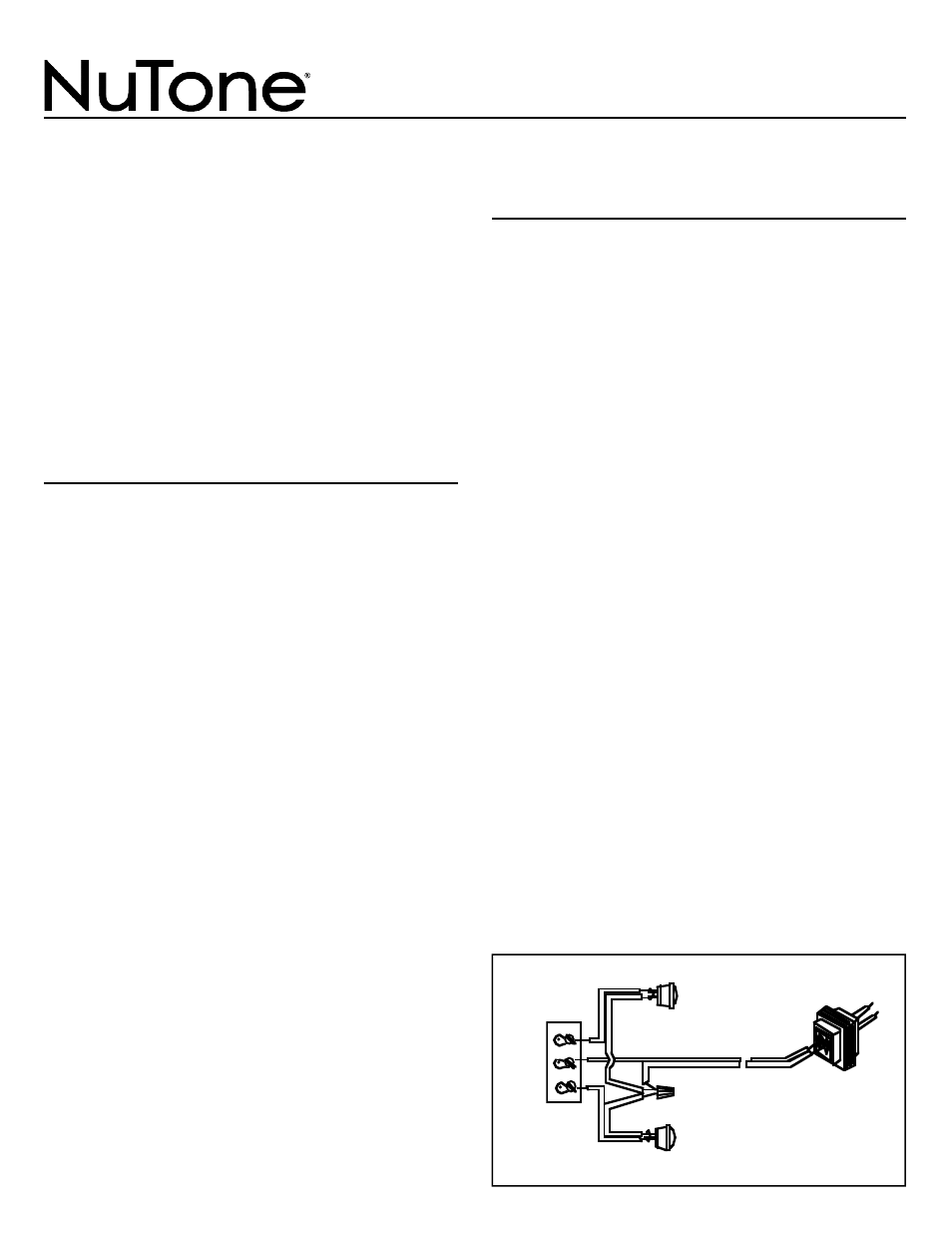

BOUTON POUSSOIR DE
LA PORTE D'ENTREE
FIL DOUBLE ISOLE
CALIBRE 18
T R A N S F O R M A T E U R
NUTONE 105T
BOUTON POUSSOIR DE
LA PORTE ARRIERE
T A B L E A U
T E R M I N A L
L A - 5 2
A V A N T
T R A N S
A R R I E R E
FIGURE 1
FILS COMMUNS
Carillon Musical de Porte
