Pioneer PDP-LX508G - Manual (Page 145)

Nomes dos componentes 04
13
PoB
Po
rtu
guês

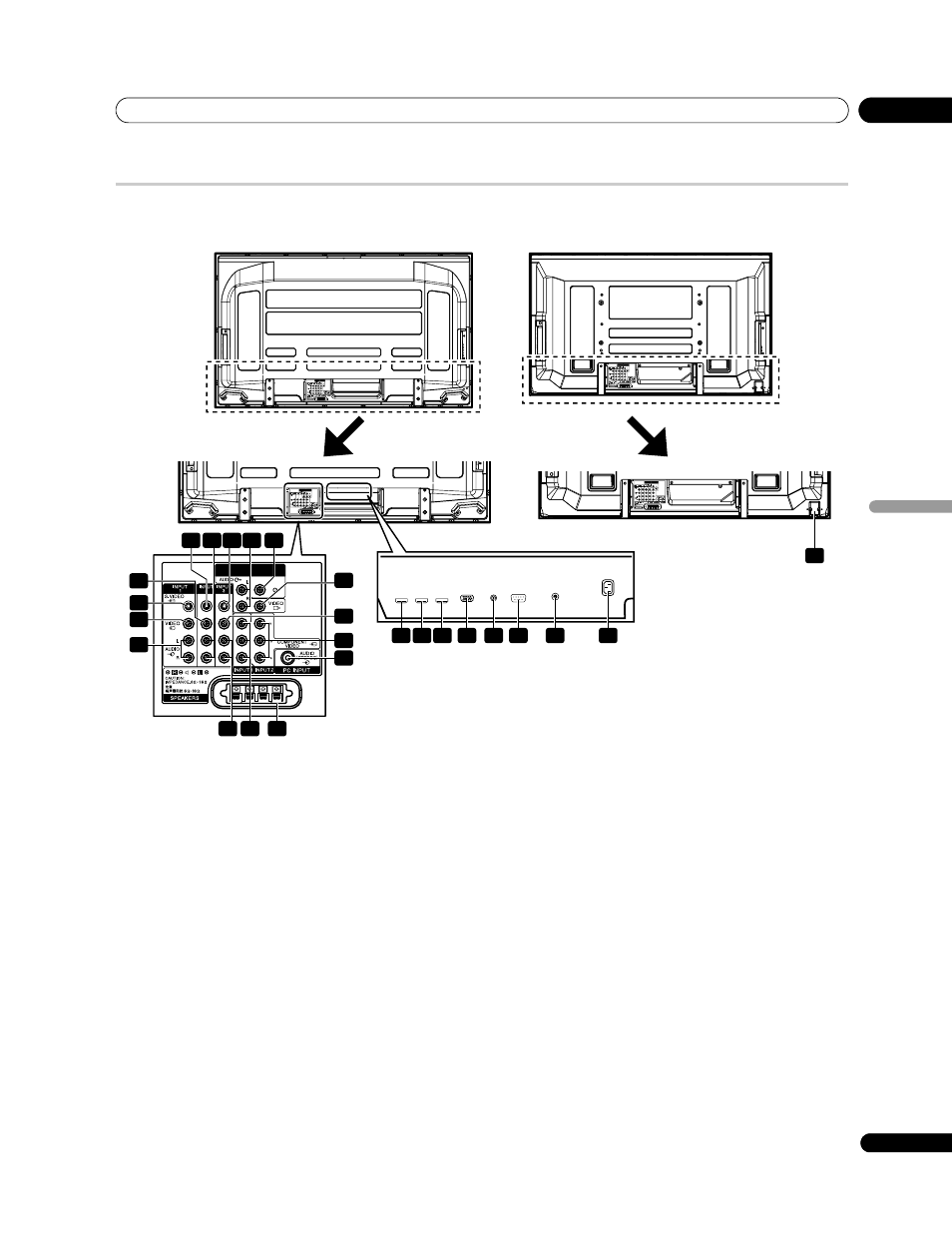

Televisor de plasma
(Parte traseira)
1 Botão 
2 Terminal AC IN
3 Terminal de entrada ANT (antena)
4 Terminal RS-232C (usado na configuração de fábrica)
5 Terminal CONTROL OUT (suporta SR+)
6 Terminal PC INPUT (analog RGB)
7 Terminal INPUT 5 (HDMI)
8 Terminal INPUT 4 (HDMI)
9 Terminal INPUT 3 (HDMI)
10 Terminais INPUT 1 (AUDIO L, R)
11 Terminal INPUT 1 (VIDEO)
12 Terminal INPUT 1 (S-VIDEO)
13 Terminal INPUT 2 (VIDEO)
14 Terminal INPUT 2 (S-VIDEO)
15 Terminais INPUT 2 (AUDIO L, R)
16 Terminal INPUT 3 (S-VIDEO)
17 Terminais MONITOR OUT (AUDIO L, R)
18 Terminal de saida SUBWOOFER
19 Terminal MONITOR OUT (VIDEO)
20 Terminal INPUT 3 (VIDEO)
21 Terminais INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
22 Terminal PC INPUT (AUDIO (STEREO))
23 Terminais INPUT 1 (COMPONENT VIDEO: Y, P
B
, P
R
)
24 Terminais INPUT 3 (AUDIO L, R)
25 Terminais SPEAKERS L, R
MONITOR OUT SUB WOOFER
MONITOR OUT SUB WOOFER
MONITOR OUT SUB WOOFER
MONITOR OUT SUB WOOFER
MONITOR
OUT
SUB
WOOFER
8 9 7 6 5 4 3 2
1
19
22
24 23 25
20
21
10
11
14 15 16 18 17
13
12
* Para as posições exatas dos terminais,
refira-se à folha das posições dos terminais
que se encontra perto do compartimento
dos terminais.
Os terminais no painel traseiro são comuns ao PDP-LX608G e PDP-LX508G.
PDP-LX608G PDP-LX508G
