Bridged

Opération Subwoofer (vue du dessus)

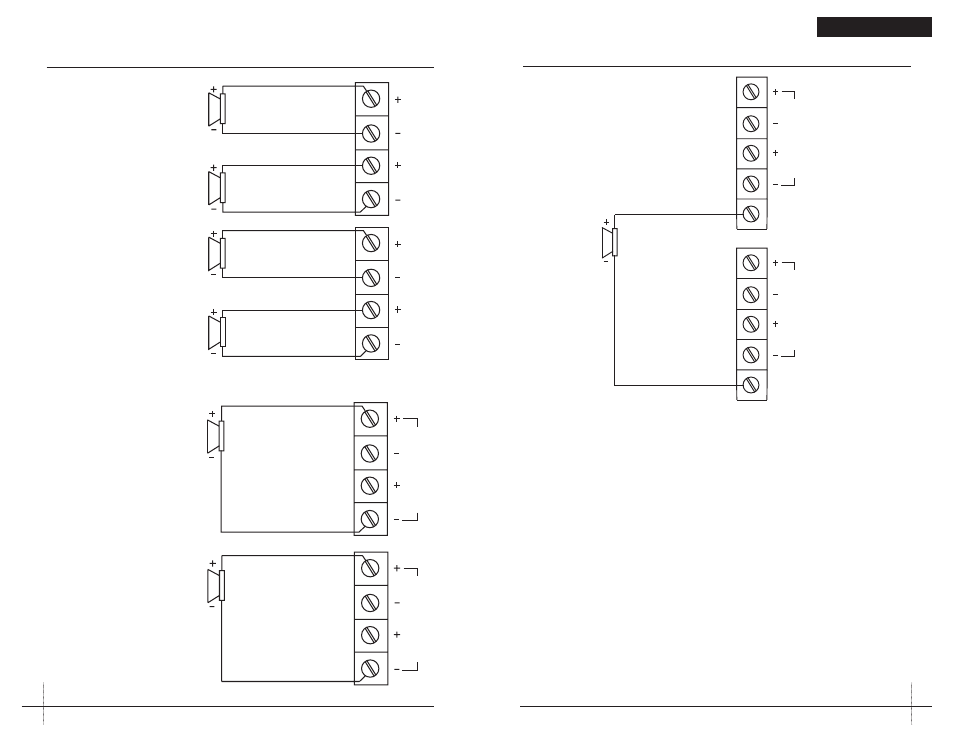

FIGURE 4—DIAGRAMMES DE CONNEXION DES HAUT-PARLEURS (PA1100.5)

RÉGLAGE DU FILTRE SÉPARATEUR
ET DU GAIN

Votre amplificateur Polk Audio doit être bien réglé pour
atteindre son niveau de performance maximum. Voici
quelques recommandations pour régler votre amplificateur
avec précision:

• Pour applications gamme intégrale et stéréo/basses

fréquences mono simultanée, réglez le commutateur de
sélection du filtre (X-OVER) à la position «FLAT.» Si votre
ampli alimente vos subwoofers, réglez le commutateur
à la position «LOW;» s’il alimente les méd-graves/
médiales, réglez à la position «HIGH.»

• Le contrôle de fréquence de séparation (X-OVER) doit être

réglé en fonction de votre propre chaîne audio. Pour appli-
cations subwoofer, réglez le contrôle assez bas pour éviter
le ronflement (on ne doit pas entendre de voix humaines
du subwoofer) mais pas trop bas pour créer un vide entre
le subwoofer et les méd-graves. Pour applications méd-
graves/médiales, réglez le contrôle assez bas pour garder
la scène sonore bien présente mais sans surcharger les
haut-parleurs. Prenez le temps de fignoler les réglages –
en écoutant votre musique préférée ou en utilisant
un disque conçu pour le réglage des chaînes audio.
Le réglage final est toujours une question de
préférences personnelles.

• Le contrôle du gain vous permet de contrôler le gain du

signal de source pour assurer un rendement maximum
avec un minimum de bruit. Pour applications gamme
intégrale et stéréo/basses fréquences mono simultanée,
commencez par jouer de la musique que vous connaissez
bien. Avec le contrôle de gain de l’ampli à la position
centrale, montez le volume de votre composant de source
au 3/4 ou jusqu’à ce que vous entendiez de la distorsion
ou de l’écrêtage. Si vous entendez de la distorsion avant
d’atteindre les 3/4 du volume de votre composant, baissez
le contrôle de GAIN de l’ampli et montez le volume du
composant. Lorsque vous pouvez écouter de la musique
avec le volume du composant de source aux 3/4 ou un
peu plus sans entendre de distorsion, montez légèrement
le contrôle de gain de l’ampli jusqu’à ce que vous
entendiez de la distorsion, puis baissez le GAIN jusqu’à
ce que la distorsion disparaisse. Ce réglage permettra
à votre ampli d’atteindre sa sortie de puissance maximum
même avec les plus faibles sources de signal tout en
évitant le bruit excessif.

NOTE: Les amplificateurs Polk Audio utilisent un contrôle
de gain numérique avec un nombre déterminé de positions
de réglage. Un réglage minime du gain ne sera peut-être
pas détectable.

Opération Avant/Arrière
(vue du dessus)

Opération Avant/Arrière Pontée
(vue du dessus)

FIGURE 4—DIAGRAMMES DE CONNEXION DES HAUT-PARLEURS (PA1100.5)

C H 1 F R O N T

C H 2 F R O N T

C H 3 R E A R

C H 4 R E A R

C H 1

C H 2

F R O N T

C H 3

C H 4

R E A R

Bridged

Ponté

Avant

Arrière

Canaux 1 Avant

Canaux 2 Avant

Canaux 4 Arrière

Canaux 3 Arrière

Canaux 1

Canaux 2

Canaux 4

Canaux 3

Canaux 1

Canaux 2

Canaux 4

Canaux 3
