18 (S)
ESPAÑOL
AW-CB400
100mm
AW-RP400
AW-CB400

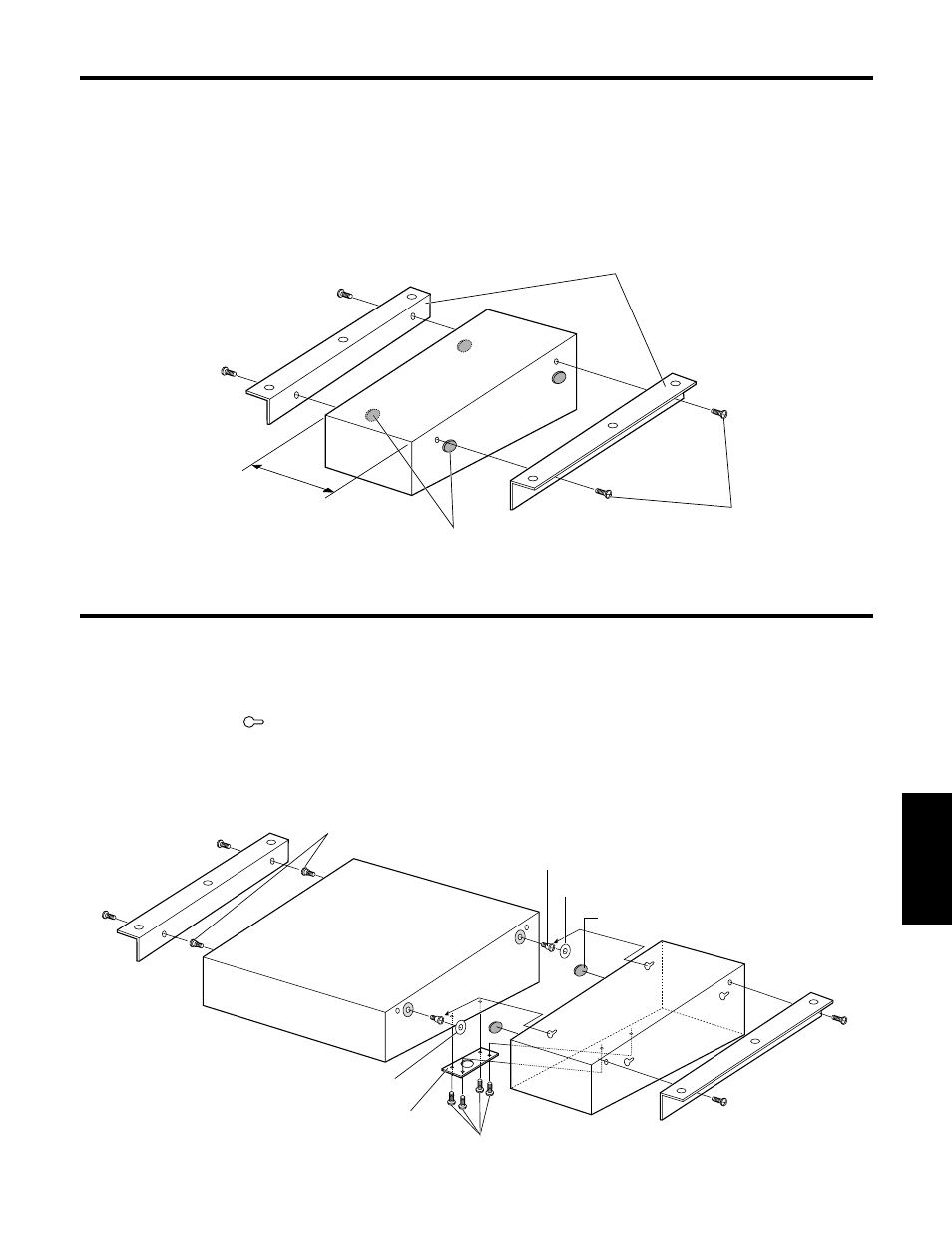

1 Quite las tapas de goma de los paneles laterales.
2 Utilice los tornillos de montaje suministrados (M4 ! 8 mm) para colocar los adaptadores de montaje en estantería.
Quite las tapas de goma.
1 Quite las tapas de goma de los paneles laterales del AW-CB400.
2 Coloque los tornillos de unión suministrados (tornillos escalonados) en los dos lugares del costado del PCR que van a
ser unidos al AW-RP400.
3 Pegue las etiquetas de unión en los paneles laterales del AW-RP400 concéntricamente con los tornillos de unión.
4 Alinee los agujeros del AW-CB400 con los tornillos de unión, desplácelo en el sentido mostrado por la flecha y
coloque las dos unidades juntas para hacer una sola unidad integrada.
5 Coloque los accesorios de unión en los paneles inferiores del AW-RP400 y del AW-CB400.
6 Instale los adaptadores de montaje de estantería utilizando los tornillos de montaje (M4 ! 8) suministrados.
Adaptadores de montaje en estantería
Tornillos de unión (tornillos escalonados)
❈ Cuando el AW-RP400 se une al lado izquierdo del AW-CB400.
Tornillos de montaje
suministrados
(M4
! 8 mm), 4 piezas
Tornillos de montaje (suministrados)
M4
! 8 mm … 4 piezas
Accesorio de unión
Quite las tapas de goma.
Tapa de goma
Tornillos de unión (tornillos escalonados)
Cómo montar el PCR en una estantería
Unión del PCR al AW-RP400 y montaje de las unidades unidas en una estantería
Etiqueta de unión
Etiqueta de unión
≥ El AW-CB400 tiene un ancho de 100 mm. Debe instalarse en una estantería de tamaño grande (que acepte
unidades con un ancho total de 420 mm), suministre paneles u otras piezas como suplemento del ancho
del AW-CB400 de tal forma que llene la estantería a lo ancho.
≥ Si el AW-CB400 está unido al AW-RP400, el ancho total será equivalente al ancho completo de la estantería
(que acepte unidades con un ancho total de 420 mm).
