10 ( I )
ITALIANO

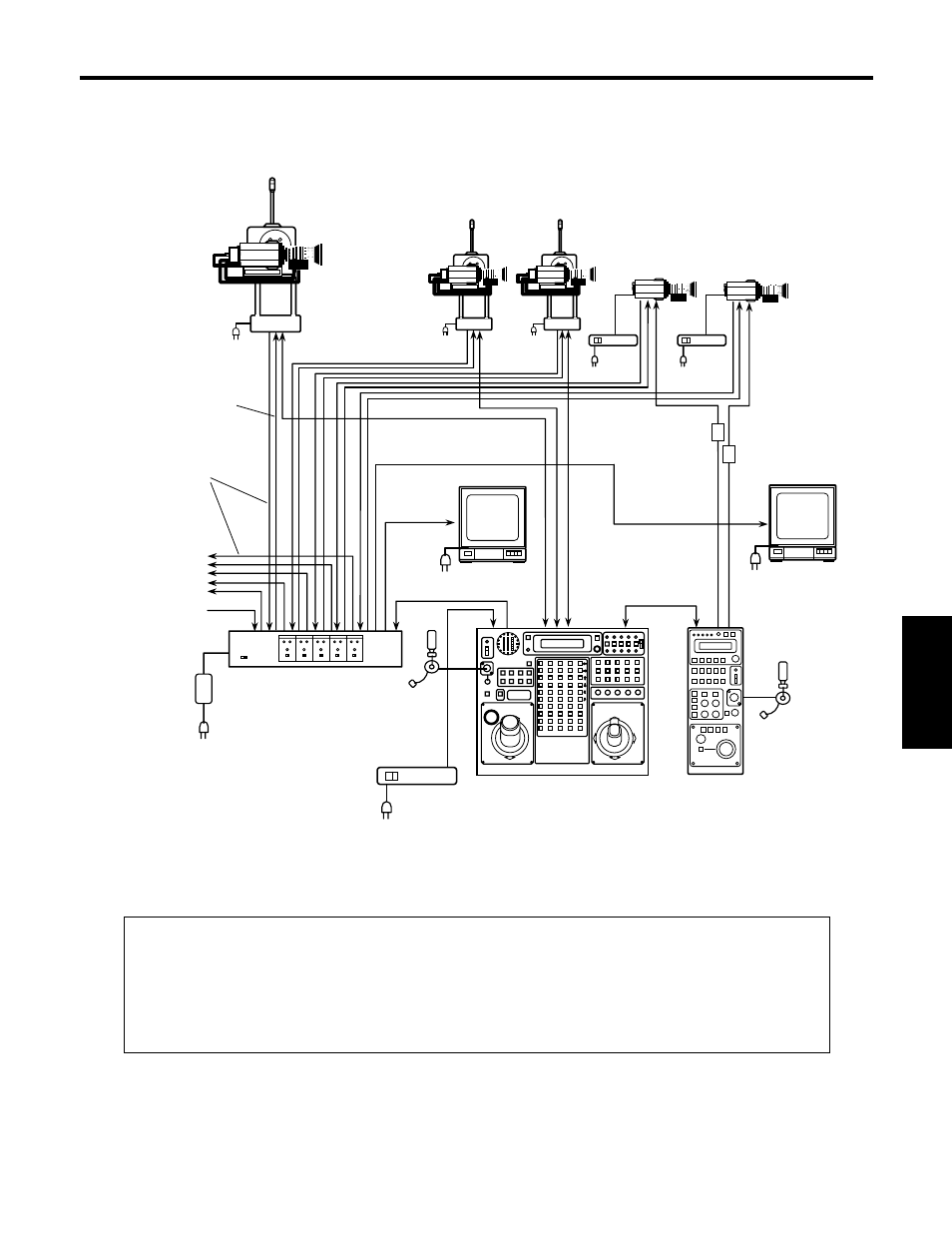

Esempio di configurazione del sistema
$ Collegando il pannello di comando a distanza in un sistema che include teste di
panoramica orizzontale/verticale, un pannello dei comandi per panoramica/inclinazione
e unità di compensazione del cavo
Videocamera
convertibile
Testa di panoramica
orizzontale/verticale
AW-PH400
Segnali video
compositi o video
componenti
Allo switcher,
monitor TV
G/L
Alimentatore
c.a. AW-PS505
Alimentatore
c.a. AW-PS301
Cavo in dotazione
all’AW-CB400
Monitor TV
Cuffia
Cuffia
Monitor TV
Selezione monitor TV
Segnali genlock
MONITOR2
MONITOR1
Pannello di
comando a
distanza
AW-CB400
Pannello dei comandi per
panoramica/inclinazione
AW-RP400
Unità di compensazione
del cavo
AW-RC400
Se si sono collegati un sistema di teste panoramica orizzontale/verticale e delle videocamere ai
connettori CONTROL OUT del pannello dei comandi per panoramica/inclinazione e ai connettori
CONTROL OUT con i numeri corrispondenti del pannello di comando a distanza, il controllo delle
videocamere esercitato dal sistema di teste panoramica orizzontale/verticale collegato ai connettori
CONTROL OUT del pannello dei comandi per panoramica/inclinazione ha la precedenza e le
videocamere collegate direttamente al pannello di comando a distanza non possono essere
controllate.
❈ Per i dettagli sul modo di collegare le teste di panoramica orizzontale/verticale e il pannello dei comandi per
panoramica/inclinazione, riferirsi al manuale di istruzioni in dotazione al pannello dei comandi per
panoramica/inclinazione.
Cavo fornito con
l'alimentatore c.a.
AW-CA50T8
o
AW-CA50T9 +
convertitore
RS-422/RS-232C
