18 ( I )
ITALIANO
AW-CB400
100mm
AW-RP400
AW-CB400

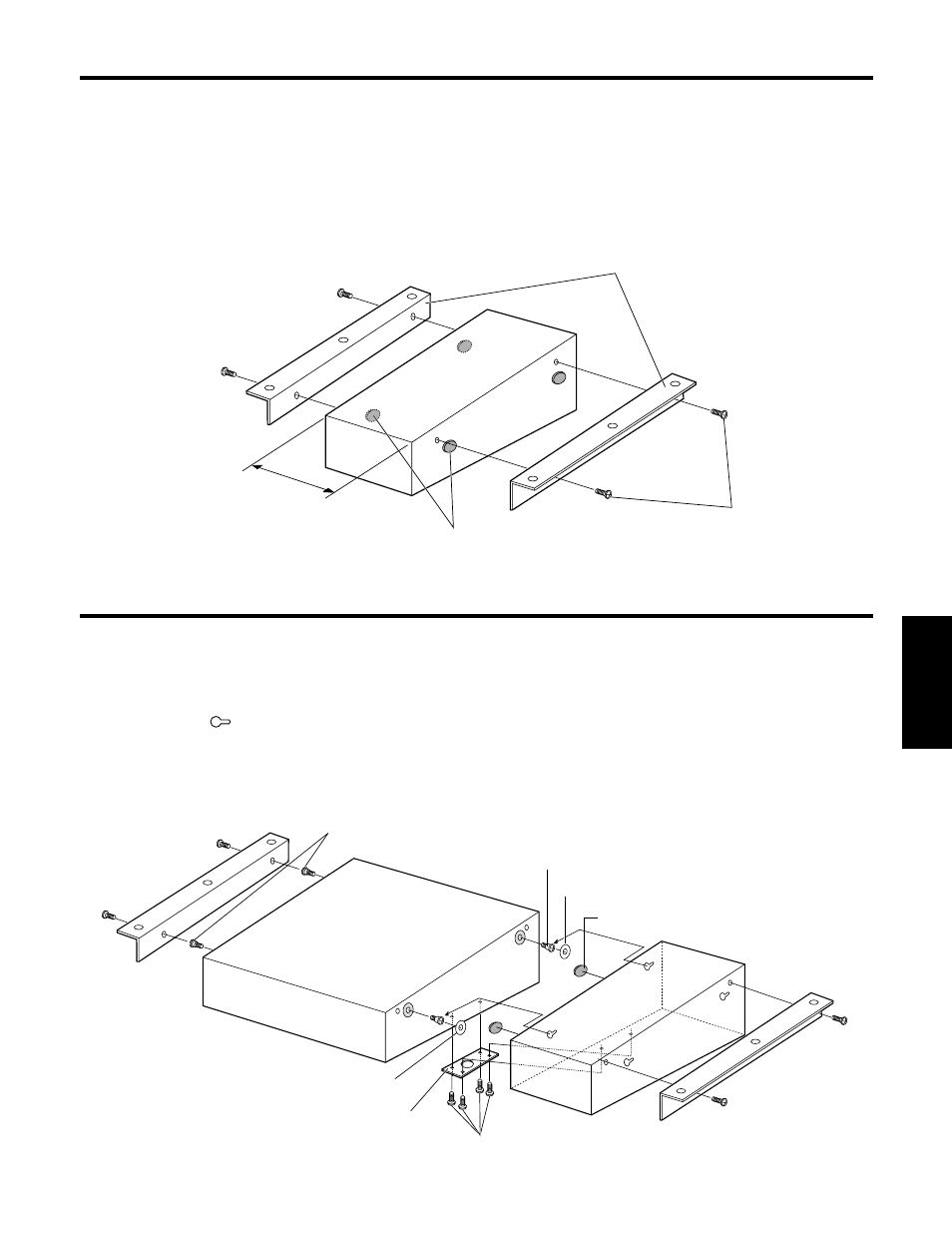

1 Rimuovere i tappi di gomma sui pannelli laterali.
2 Usare le viti di montaggio (M4 ! 8 mm) accessorie per attaccare gli adattatori di montaggio su rack. Rimuovere i tappi di
gomma.
1 Rimuovere i tappi di gomma sui pannelli laterali dell’AW-CB400.
2 Attaccare le viti di unione (viti a gradini) accessorie sui due punti del pannello di comando a distanza da unire
all’AW-RP400.
3 Attaccare le etichette di giunzione sui pannelli laterali dell’AW-RP400 in modo concentrico con le viti di unione.
4 Allineare i fori dell’AW-CB400 con le viti di unione, spostare nella direzione della freccia e montare insieme le due
unità in modo da formare una singola unità integrata.
5 Attaccare l’elemento di unione ai pannelli inferiori dell’AW-RP400 e dell’AW-CB400.
6 Montare gli adattatori di montaggio sul rack tramite le viti di montaggio (M4 ! 8 mm) in dotazione.
Adattatori di montaggio su rack
Viti di unione (viti a gradini)
❈ Quando si deve unire l’AW-RP400 sulla sinistra dell’AW-CB400.
Viti di montaggio
(M4
! 8 mm)
accessorie: 4
Viti di montaggio (M4 ! 8 mm)
(accessorie): 4
Elemento di unione
Rimuovere i tappi di gomma.
Tappo di gomma
Viti di unione (viti a gradini)
Modo di montare il pannello di comando a distanza su un rack
Collegamento del ROP all’AW-RP400 e montaggio delle unità unite su un rack
Etichetta di giunzione
Etichetta di giunzione
≥ Il modello AW-CB400 è largo 100 mm. Se deve essere installato in un rack di dimensioni normali (che può
ospitare unità per un totale di 420 mm di larghezza), procurarsi pannelli o altre parti per prolungare la
lunghezza del modello AW-CB400, in modo da occupare tutta la lunghezza del rack stesso.
≥ Se si unisce il modello AW-CB400 al modello AW-RP400, la lunghezza risultante sarà equivalente a quella
totale del rack (che può ospitare unità per un totale di 420 mm di larghezza).
