7 ( I )
K Connettore CONTROL OUT TO CONTROL
PANEL
Se si collega il pannello dei comandi per
panoramica/inclinazione, collegare questo connettore al
connettore CAMERA CONTROL IN FROM ROP del
pannello dei comandi per panoramica/inclinazione
usando il cavo di collegamento del pannello dei comandi.
Le videocamere possono così essere controllate dal
pannello dei comandi per panoramica/inclinazione.
L Connettore TALLY/INCOM
Collegare questo connettore al connettore
TALLY/INCOM dello switcher video o di altre unità.
Quando si regola il connettore TALLY al livello GND, la
spia TALLY (
1 ) si accende. Non alimentare una tensione
di oltre 5V a questo connettore.
Usare il connettore tally/INCOM (D-SUB, 15 pin)
accessorio per collegare i segnali tally/INCOM al sistema.
Collegare un sistema INCOM di 4 cavi al connettore
INCOM.
Se si collega il pannello di comando a distanza al
pannello dei comandi per panoramica/inclinazione, le
funzioni tally/INCOM del pannello di comando a distanza
e del pannello dei comandi per panoramica/inclinazione
vengono eseguite se i segnali tally/INCOM sono
alimentati al pannello di comando a distanza o al
pannello dei comandi per panoramica/inclinazione.
M Connettori CONTROL OUT TO CAMERA
da [1] a [5]
Collegare questi connettori alle videocamere convertibili.
Per collegare questi connettori ai connettori I/F REMOTE
delle videocamere convertibili, usare i cavi di
collegamento (accessori opzionali) AW-CA50T8 o
AW-CA50T9 + convertitore RS-422/RS-232C.
N Presa DC 12V IN
Collegare l’alimentatore c.a. AW-PS505 (accessorio
opzionale) a questa presa.
Se si collega il pannello di comando a distanza al
pannello dei comandi per panoramica/inclinazione
usando il cavo di collegamento del pannello dei comandi
per panoramica/inclinazione, la corrente viene alimentata
al pannello di comando a distanza dal pannello dei
comandi per panoramica/inclinazione.
O Terminale di massa
Mettere a terra questo terminale.
K L
M
N
O

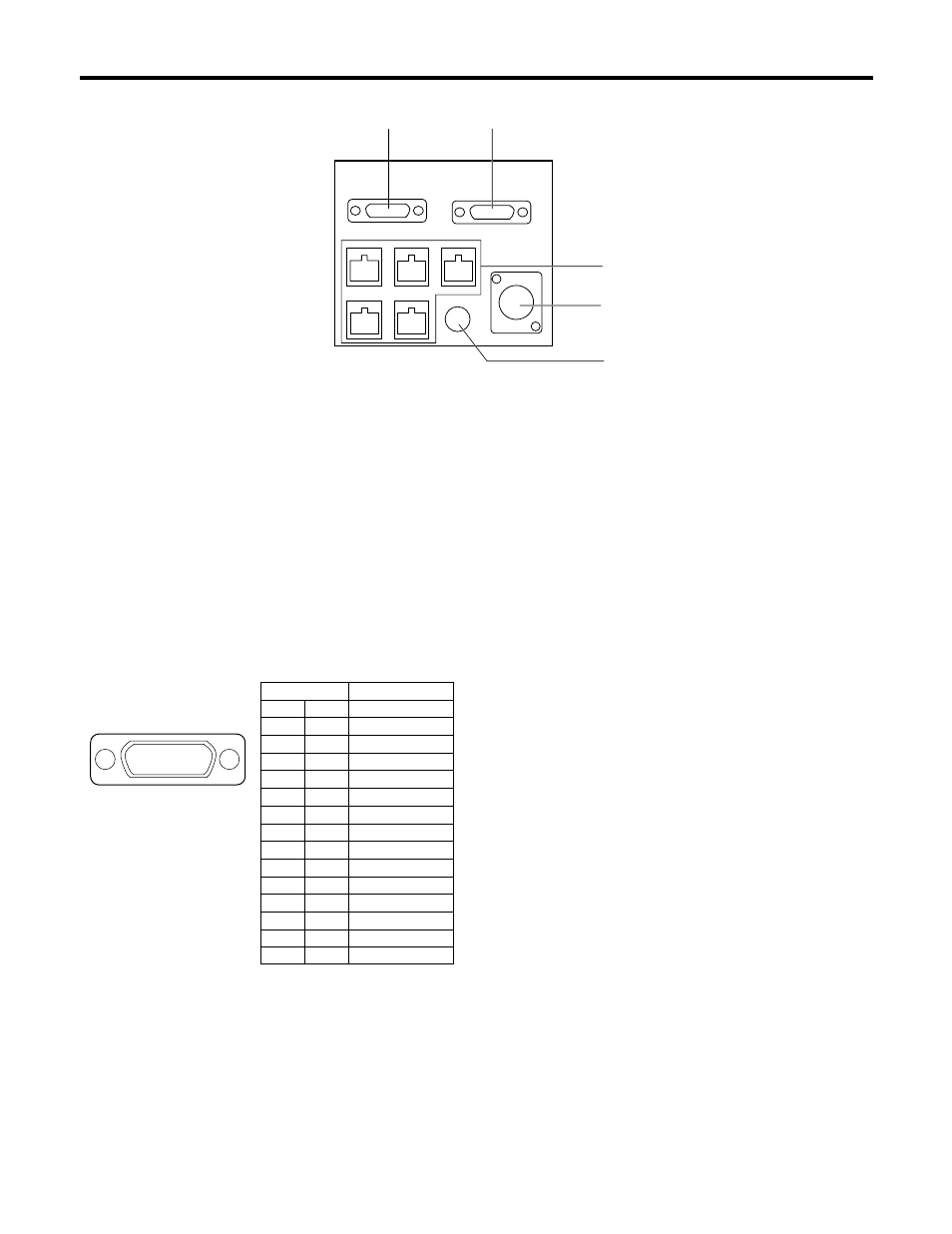

$ Pannello posteriore
Pin No. Nome segnale
1 TALLY1
9 TALLY2
2 TALLY3
10 TALLY4
3 TALLY5
11 TALLY GND
4 – – –
12 – – –
5 – – –
13 – – –
6 MIC +
14 MIC –
7 INCOM GND
15 SP –
8 SP +
87654321
?>=<;:9
Disposizione dei pin vista
dal pannello posteriore
dell’AW-CB400
Parti e loro funzioni
