7 (S)

K

Conector CONTROL OUT TO CONTROL PANEL

Cuando se conecte el panel de control
panorámico/inclinación para la operación, conecte este
conector al conector CAMERA CONTROL IN FROM
ROP del panel de control panorámico/inclinación
utilizando el cable de conexión del panel de control. Las
cámaras se controlan luego a través del panel de control
panorámico/inclinación.

L

Conector TALLY/INCOM

Conecte este conector al conector TALLY/INCOM del
conmutador de vídeo u otras unidades.
Cuando el conector TALLY se ajuste al nivel GND, la luz
TALLY (

1

) se enciende. No aplique una tensión superior

a 5V a este conector.

Utilice el conector de indicador/INCOM (D-SUB, 15
contactos) para conectar las señales indicadoras/INCOM
al sistema.
Conecte un sistema INCOM de 4 cables al conector
INCOM.
Cuando se haya conectado el PCR al panel de control
panorámico/inclinación, las funciones de
indicador/INCOM del PCR y del panel de control
panorámico/inclinación se ejecutarán si las señales del
indicador/INCOM están conectadas al PCR y al panel de
control panorámico/inclinación.

M

Conectores CONTROL OUT TO CAMERA
[1] a [5]

Conecte estos conectores a las cámaras convertibles.
Utilice los cables de conexión (accesorios opcionales)
AW-CA50T8 o AW-CA50T9 + convertidor RS-422/
RS-232C para conectar estos conectores a los
conectores I/F REMOTE de las cámaras convertibles.

N

Zócalo DC 12V IN

Conecte el adaptador de CA AW-PS505 (accesorio
opcional) a este zócalo.
Cuando el PCR se conecte al panel de control
panorámico/inclinación utilizando el cable de conexión de
este último, la alimentación eléctrica se suministrará al
PCR desde el panel de control panorámico/inclinación.

O

Terminal de tierra

Conecte este terminal a tierra.

K

L

M

N

O

$

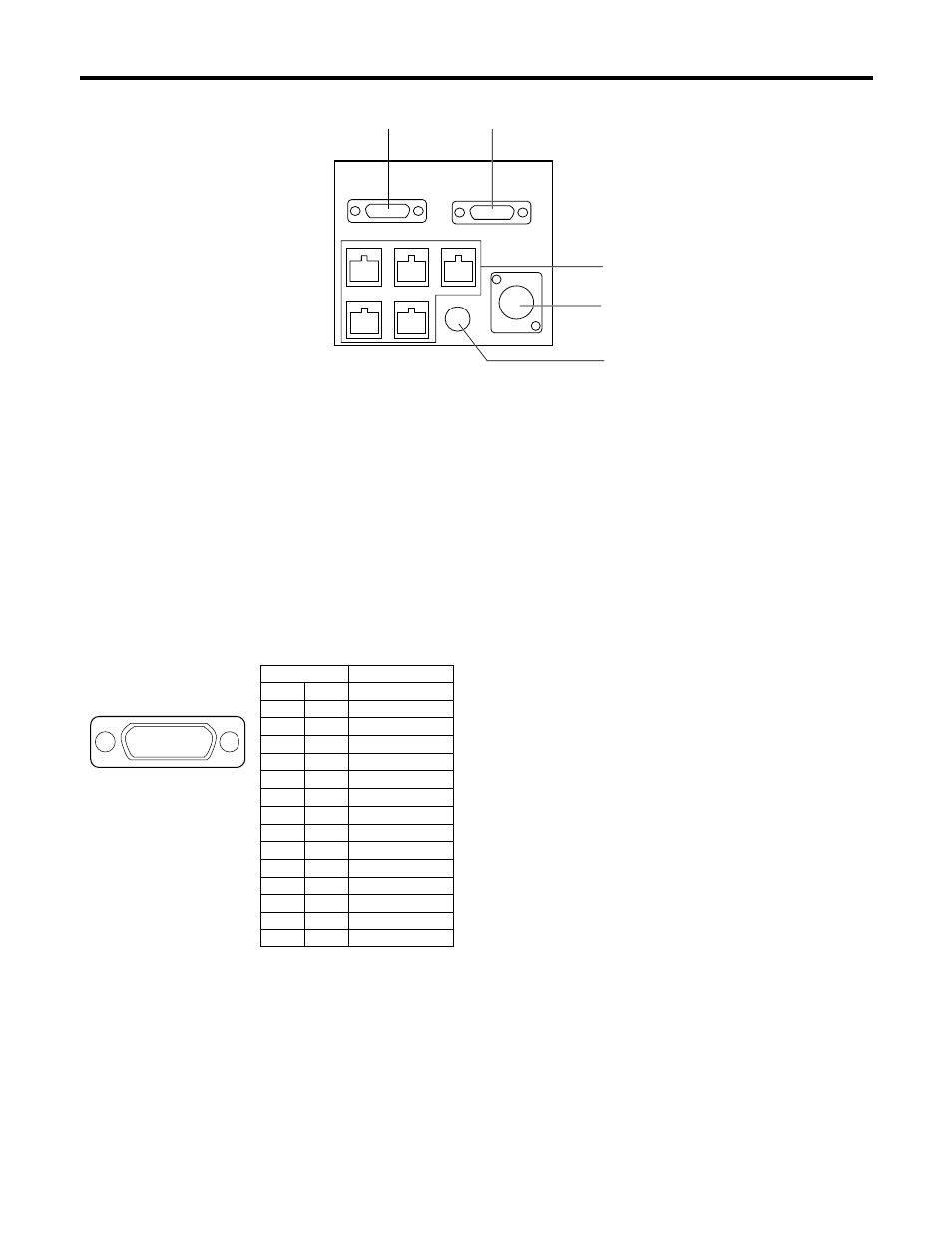

Panel trasero

N.° de contacto Nombre de señal

1

TALLY1

9

TALLY2

2

TALLY3

10

TALLY4

3

TALLY5

11

TALLY GND

4

– – –

12

– – –

5

– – –

13

– – –

6

MIC +

14

MIC –

7

INCOM GND

15

SP –

8

SP +

87654321

?>=<;:9

Disposición de conectores

según se mira desde el panel

trasero del AW-CB400

Partes y sus funciones
