Nombres de los componentes 04
13
Sp
Es
paño
l

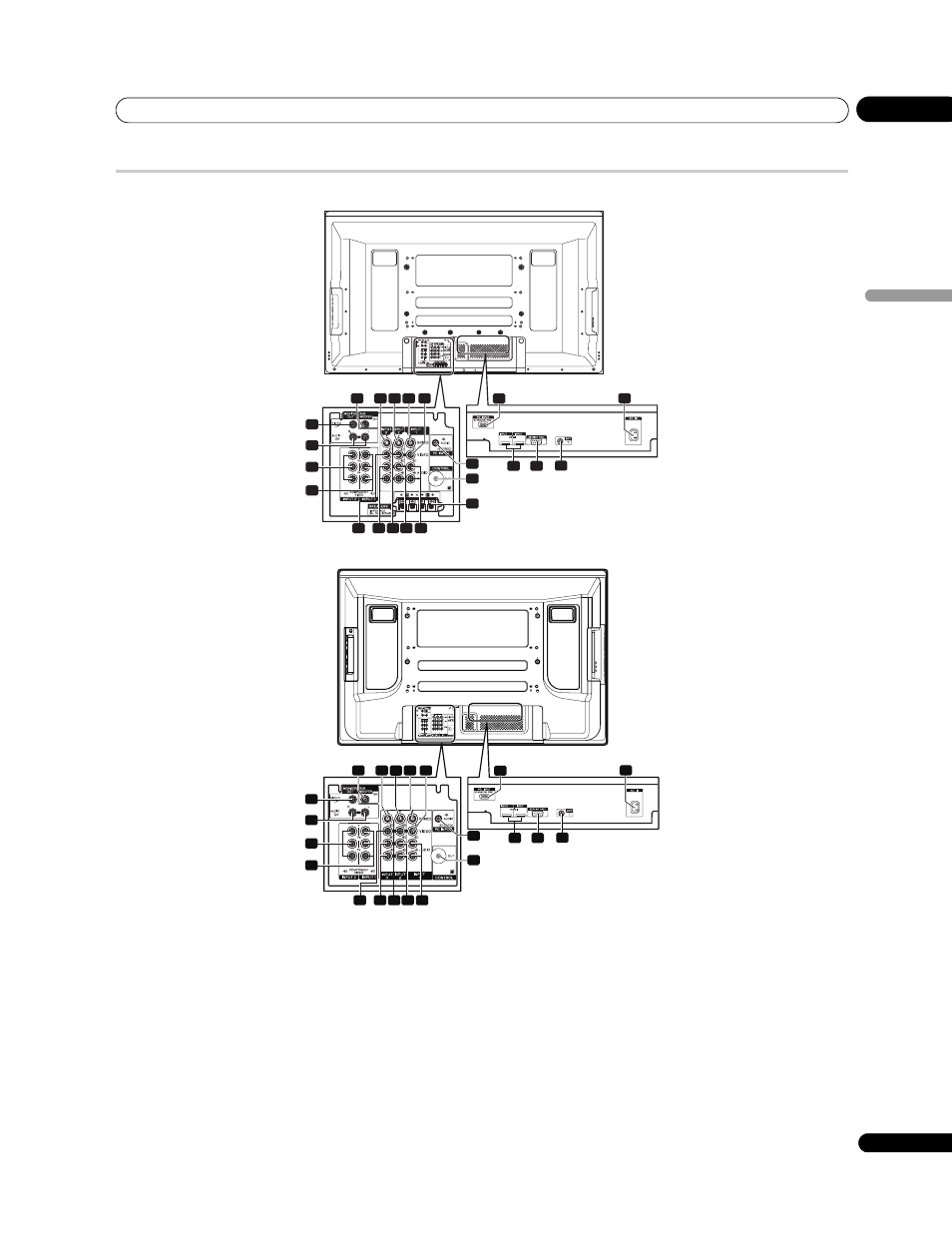

Pantalla de plasma (parte trasera)
1 PC INPUT (Analog RGB)
2 Entrada AC IN
3 INPUT 3, 4 (HDMI)
4 Terminal RS-232C (se usa para la configuración de fábrica)
5 Terminal de entrada ANT (antena)
6 MONITOR OUT (VIDEO)
7 MONITOR OUT (AUDIO R, L)
8 INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
9 INPUT 1 (COMPONENT VIDEO: Y, P
B
, P
R
)
10 Terminal de salida SUBWOOFER
11 INPUT 3 (S-VIDEO)
12 INPUT 2 (S-VIDEO)
13 INPUT 1 (S-VIDEO)
14 INPUT 3 (VIDEO)
15 INPUT 3 (AUDIO L, R)
16 INPUT 2 (VIDEO)
17 INPUT 2 (AUDIO L, R)
18 INPUT 1 (VIDEO)
19 INPUT 1 (AUDIO L, R)
20 PC INPUT (AUDIO (STEREO))
21 CONTROL OUT
22 Terminales SPEAKERS L, R (PDP-507XG solamente)
3 4
1
14 15 16 17 19
3
2
4 5
21
22
20
6
7
10 11 13 18 12
8
9
PDP-507XG
3 4
1
14 15 16 17 19
3
2
4 5
21
20
6
7
10 11 13 18 12
8
9
PDP-427XG
