Preparação 05
16
PoB

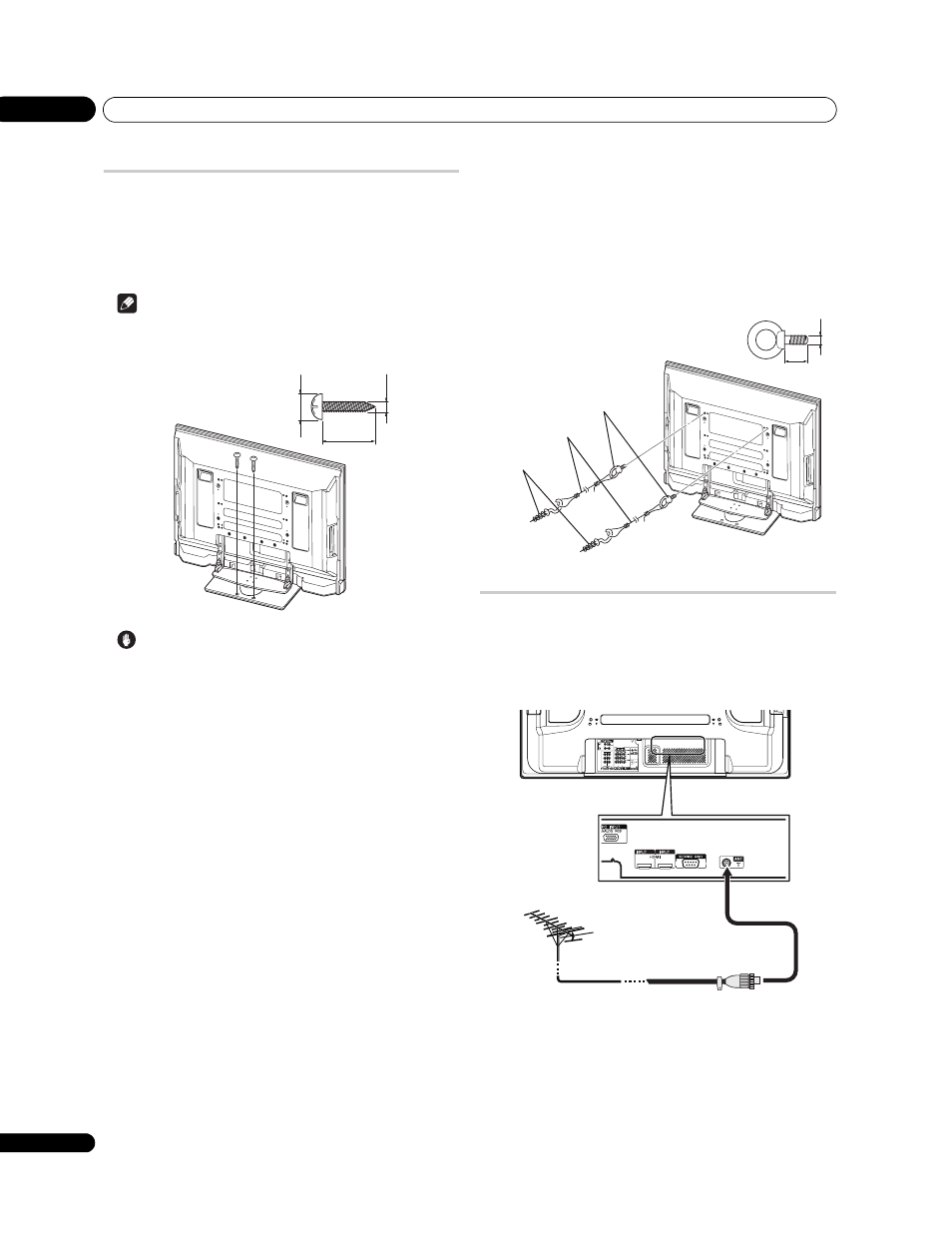

Prevenção de queda do monitor de plasma
Depois de instalar o pedestal, certifique-se de tomar especial
cuidado para assegurar que o monitor de plasma não caia.
Estabilização em uma mesa ou piso
Estabilize o monitor de plasma como mostrado no diagrama
utilizando parafusos à venda no comércio.
Nota
• Para estabilizar o monitor de plasma em uma mesa ou no piso,
utilize parafusos com um diâmetro nominal de 6 mm e com
pelo menos 20 mm de comprimento.
Precaução
• Deve-se utilizar sempre uma mesa ou uma área no piso com
resistência adequada para suportar o monitor de plasma.
Deixar de fazer isso poderia causar ferimentos pessoais ou
danos físicos.
• Ao instalar o monitor de plasma, tome as medidas de
segurança necessárias para evitar que o mesmo caia ou tombe
em caso de emergências, como terremotos ou outros
acidentes.
• Se não tomar as devidas precauções, o monitor de plasma
poderia cair e causar ferimentos.
• Os parafusos, ganchos, correntes e outros acessórios que
utilizar para fixar o monitor de plasma para evitar que tombe
variam de acordo com a composição e espessura da superfície
na qual o mesmo será fixado.
• Selecione os parafusos, ganchos, correntes e outros
acessórios adequados depois de inspecionar a superfície
cuidadosamente para determinar sua espessura e
composição, e depois de consultar um técnico profissional, se
for necessário.
Utilização de uma parede para estabilização
1 Fixe parafusos (ganchos) de prevenção de queda no
monitor de plasma.
2
Utilize cabos fortes para estabilizá-lo apropriada e
firmemente em uma parede, pilar ou outro elemento robusto.
Realize este trabalho da mesma maneira nos lados esquerdo e
direito.
Utilize ganchos, cordas e acessórios à venda no comércio. Gancho
recomendado: Diâmetro nominal de 8 mm e comprimento de 12 mm
a 15 mm
Conexões básicas
Conexão da antena
Para desfrutar de uma imagem mais clara, utilize uma antena
externa. O seguinte é uma explicação breve dos tipos de conexões
que são usadas para um cabo coaxial.
• Conecte o cabo coaxial de 75 ohms (à venda no comércio) ao
terminal ANT IN (entrada de antena).
20 mm mín.
6 mm
9 mm a 15 mm
1. Gancho
2. Cabo
Acessório
M8
12 mm a 15 mm
3 4
Plugue DIN45325 padrão (IEC169-2)
Cabo coaxial de 75 ohms (cabo redondo)
(à venda no comércio)
PDP-427XG (parte traseira)
