Nombres de los componentes 04
12
Sp
Capítulo 4
Nombres de los componentes

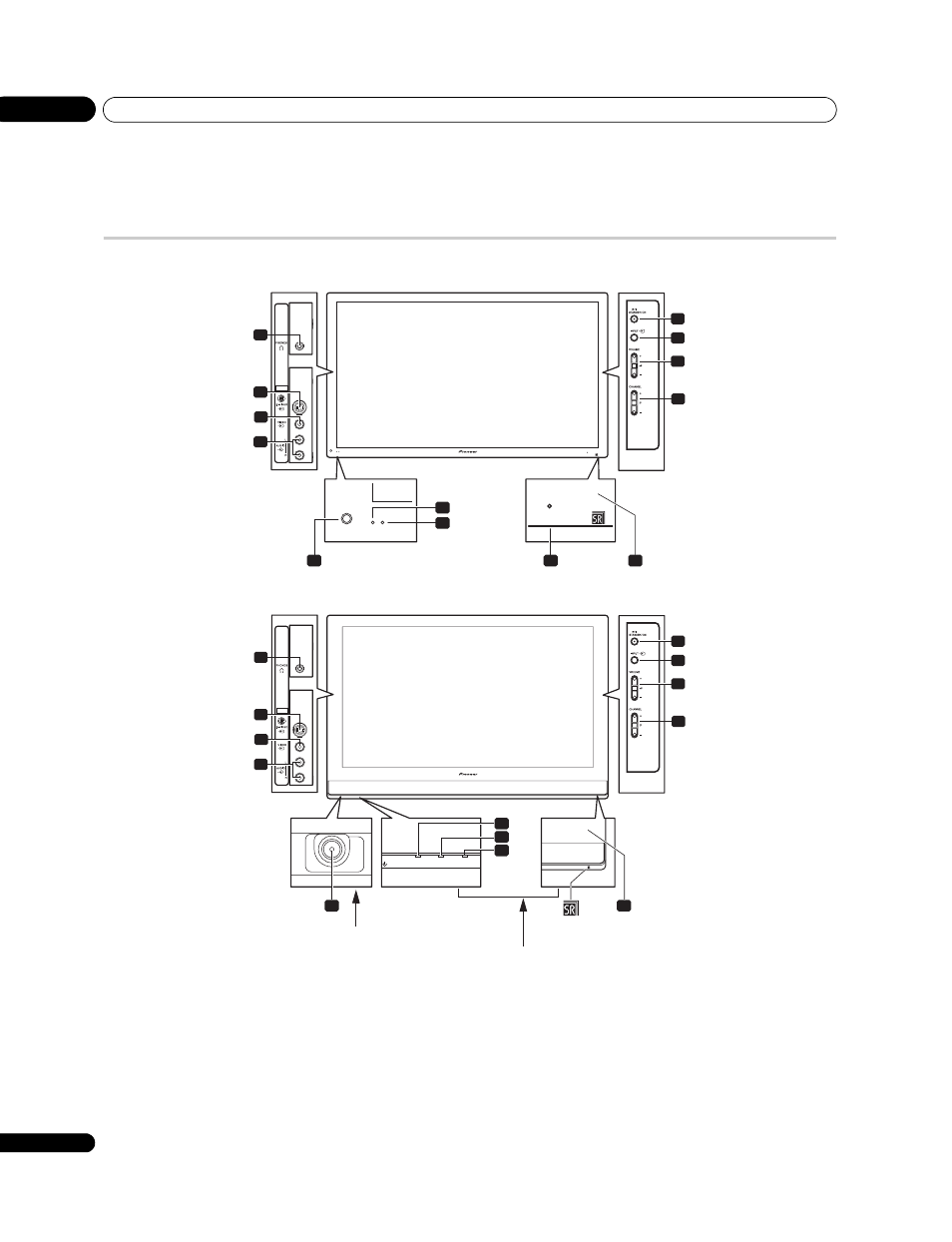

Pantalla de plasma (vista frontal)
1 Botón POWER
2 Indicador POWER ON
3 Indicador STANDBY
4 Indicador SLEEP
5 Sensor de mando a distancia
6 Botón STANDBY/ON
7 Botón INPUT
8 Botones VOLUME +/–
9 Botones CHANNEL +/–
10 Terminal PHONES (auriculares)
11 Terminal INPUT 5 (S-VIDEO)
12 Terminal INPUT 5 (VIDEO)
13 Terminal INPUT 5 (AUDIO)
SLEEP
SLEEP
4 1
2
3
5
INPUT 5
POWER
POWER
6
8
9
7 10
12
11
13
Lado Parte frontal Lado
ON STANDBY
ON STANDBY
PDP-507XG
5 1
SLEEP ON STANDBY POWER
4
3
2
INPUT 5
6
8
9
7 10
12
11
13
Lado Parte frontal
Visto del lado de abajo de la pantalla
Visto de la parte frontal de la pantalla
Lado
PDP-427XG
