Nomes dos componentes 04
12
PoB
Capítulo 4
Nomes dos componentes

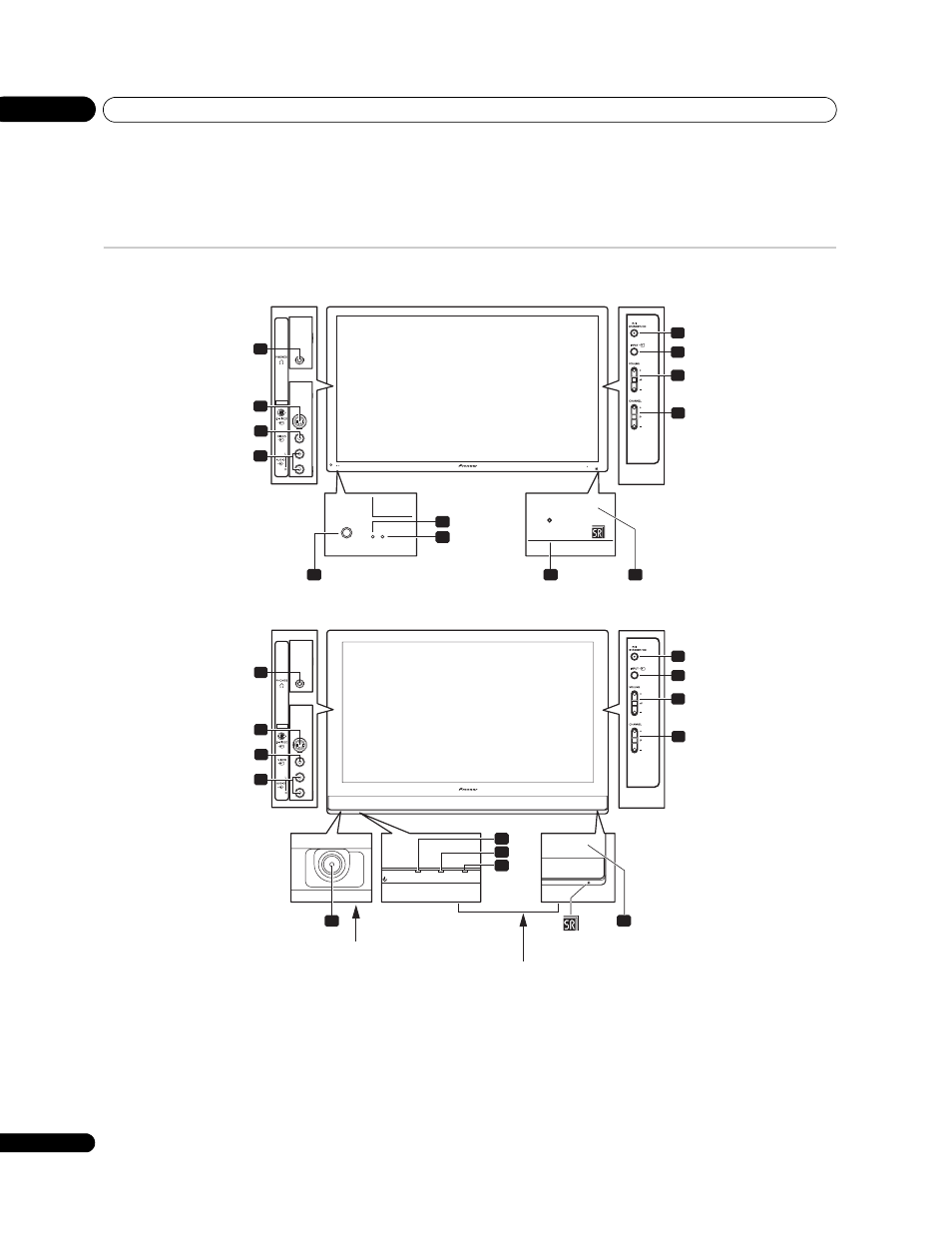

Monitor de plasma (parte frontal)
1 Botão POWER
2 Indicador POWER ON
3 Indicador STANDBY
4 Indicador SLEEP
5 Sensor do controle remoto
6 Botão STANDBY/ON
7 Botão INPUT
8 Botões VOLUME +/–
9 Botões CHANNEL +/–
10 Terminal de saída PHONES
11 Terminal INPUT 5 (S-VIDEO)
12 Terminal INPUT 5 (VIDEO)
13 Terminal INPUT 5 (AUDIO)
SLEEP
SLEEP
4 1
2
3
5
INPUT 5
POWER
POWER
6
8
9
7 10
12
11
13
Lado Lado
ON STANDBY
ON STANDBY
PDP-507XG
Parte frontal
5 1
SLEEP ON STANDBY POWER
4
3
2
INPUT 5
6
8
9
7 10
12
11
13
Parte frontal
Visto do lado de baixo do monitor
Visto da parte frontal do monitor
Lado Lado
PDP-427XG
