(17) T. DYNAMICS ®
Este control ajusta el nivel de salida del amplificador desde 10% a 100%. Cuando se
selecciona un nivel bajo, la simulación de compresión de bulbos será mucho más
pronunciada.
(18) INTERRUPTOR DE CORRIENTE
Este interruptor aplica corriente a la unidad en la posición de encendido (ON). Uno de los
LEDs DEL CANAL ACTIVO (6) se iluminará para indicar que la unidad está encendida.
Oprimir la parte baja del interruptor apaga la unidad.

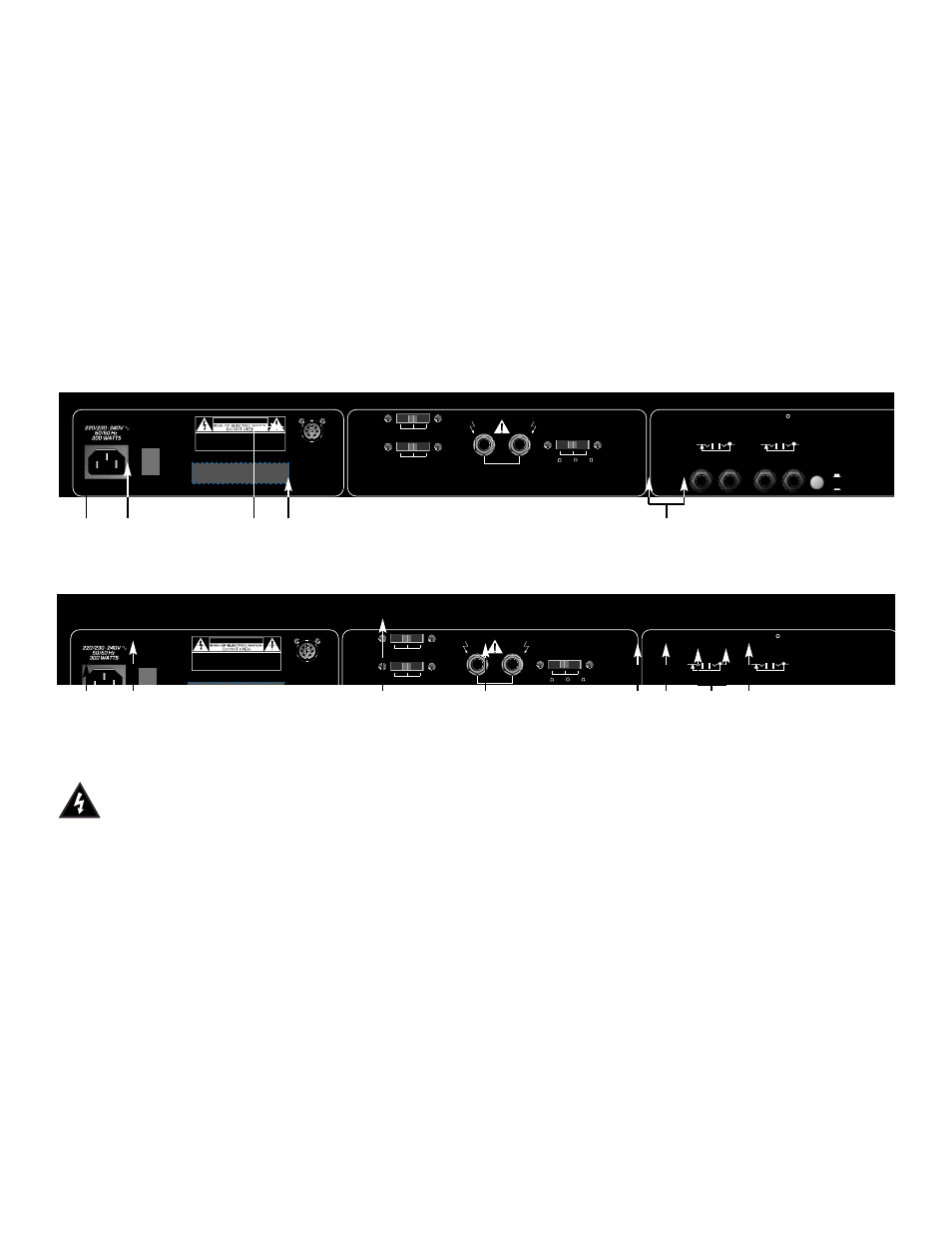

PANEL TRASERO
Dadas las diferencias entre el diseño y las características en el panel trasero, presentamos el panel
trasero tanto del 112 como del 212. Hacer referencia a la ilustración que identifica tu modelo.
112 EFX
212 EFX
(19) CONECTADOR IEC
Este es un conectador estándar IEC. Un cable de CA con los conectadores y capacidades
para el voltaje de operación es incluido en el paquete. El cable de corriente debe ser
conectado al amplificador antes de conectarse a la fuente de corriente.
CABLE DE CORRIENTE DOMESTICO EN EEUU
El cable de corriente incluido con la unidad es uno de 3 vías con conectador convencional de
120 VAC y aguja de tierra. Si la fuente no cuenta con entrada de tierra, un adaptador debe
ser usado y la tercera aguja debe ser aterrizada correctamente.
Nunca se rompa la aguja de tierra en ningún equipo. Esta ha sido incluida por tu
seguridad.
(20) CONECTADOR DE CONTROL REMOTO
Este conector DIN de 8 pins se provee para la conexión de una pedalera PFC 3 (incluida). El
cable de la pedalera debe ser conectado antes que el amplificador sea encendido. Ver la
sección de PEDALERA en este manual para explicaciones de cómo usarla.
17
Sticker area
Keep out
Serial
REMOTE
SWITCH
WARNING:
CAUTION
RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR. AVIS:
TO RAIN OR MOISTURE. ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT
TO REDUCE THE RISK OF FIRE OR
TRANSTUBE 100 EFX HD
EFX
LEVEL
EFX EFX PRE AMP
OUT
PWR AMP
IN SEND RETURN
-10 dBV (.3V RMS)
0 dBV (1V RMS)
LOOSE
POWER
DAMPING
MEDIUM TIGHT
100W 50W 25W
SPEAKER OUTPUTS
100 WATTS RMS/40V RMS, 4 OHMS MIN.
SPEAKER JACKS PARALLELED
IMPEDANCE SELECTOR
4 16 8
R
K
WARNING:
CAUTION
RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR. AVIS: TO RAIN OR MOISTURE.
ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT
TO REDUCE THE RISK OF FIRE OR
TRANSTUBE 100 EFX HD
EFX
LEVEL
EFX EFX PRE AMP
OUT
PWR AMP
IN SEND RETURN
LOOSE
POWER
DAMPING
MEDIUM TIGHT
100W 50W 25W
IMPEDANCE SELECTOR
4 16 8
R
19 18
19 23 20 24
21 22 20
25 26 27 22
