Installation Drawings
55

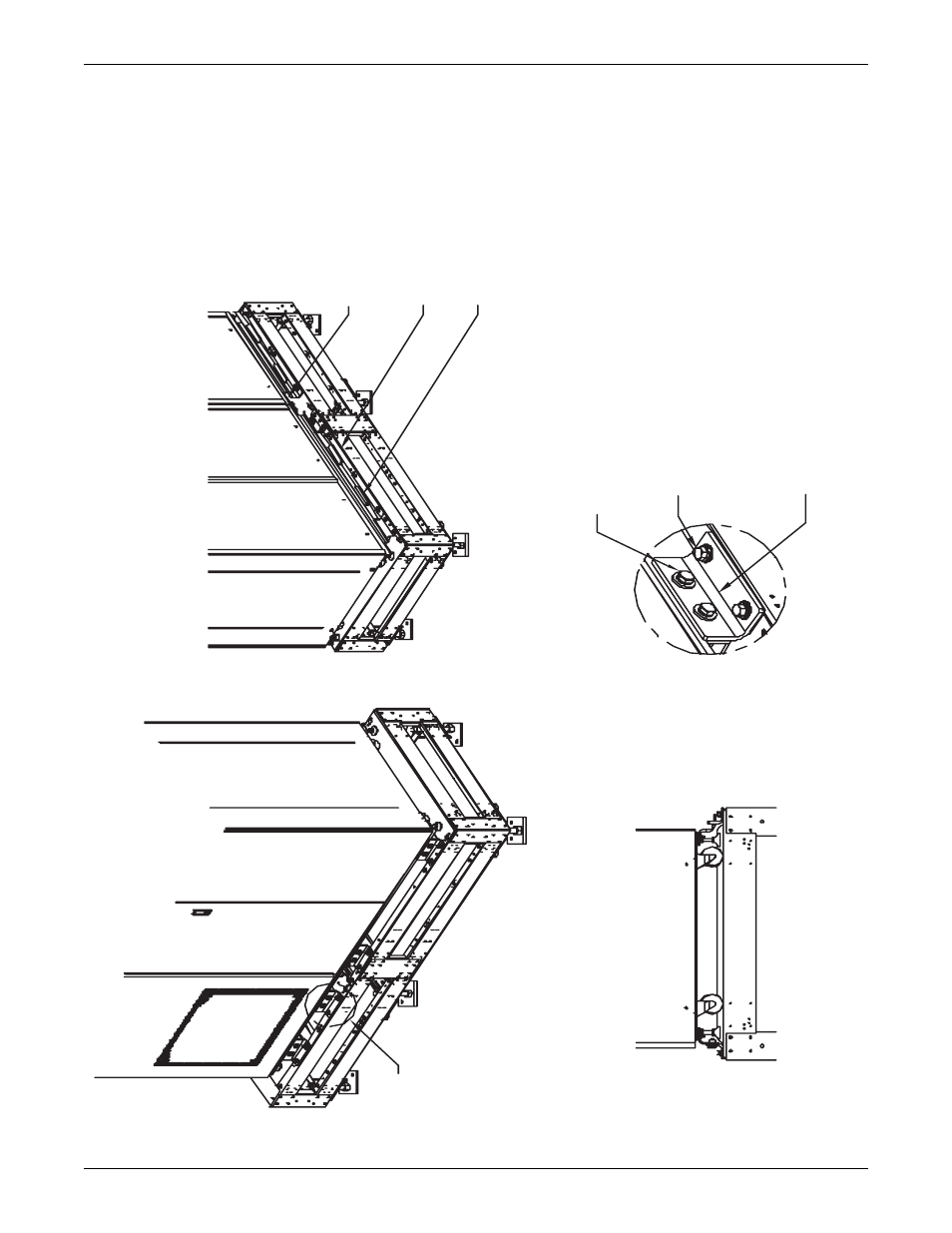

Figure 43 Installation drawing, seismic floor stand 800-1000A
RIGHT REAR UPPER STS2 BRACKET
RIGHT REAR LOWER STS2
BRACKET
UPPER REAR BRACKET TABS TO SLIDE INTO LOWER REAR BRACKET SLOTS
(2 PLACES) CAP SCREW M10-1.5X30MM SPLIT LOCK WASHER M10 FLAT WASHER M10
(2 PLACES) CAP SCREW M12-1.75X40MM
SPLIT LOCK WASHER M12 FLAT WASHER M12
LOWER FRONT BRACKET
NOTE:
SEE DWGS PS217000, PS217002, AND PS217003 FOR DETAILS.
FIG. 2
REAR RIGHT ISOMETRIC VIEW
FIG. 3
RIGHT SIDE VIEW
FIG. 1
FRONT RIGHT ISOMETRIC VIEW
A
DETAIL A
4 PLACES
PS217002 Rev
. 0
