Installation Drawings
50

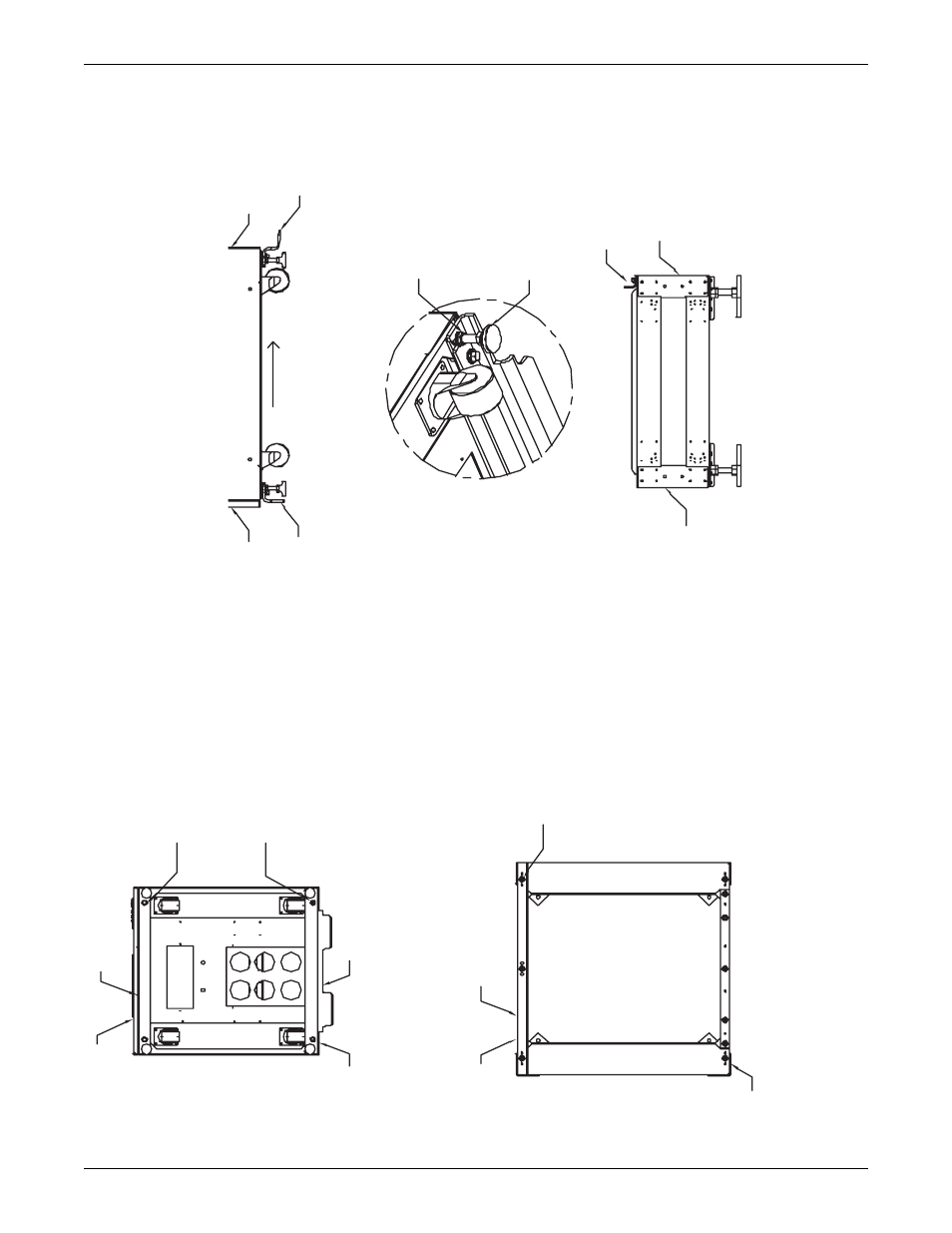

Figure 38 Installation drawing, seismic floor stand 400-600A
FRONT
FRONT
REAR
REAR
FRONT
LEVELER FOOT
DETAIL C
(3 PLACES)
CAP SCREW M12-1.75 x40mm SPLIT LOCK WASHER M12 FLAT WASHER M12
REAR LOWER STS2 BRACKET
REAR
FIG. 3
TOP VIEW OF FLOOR STAND
WITH LOWER REAR MOUNTING BRACKET
FRONT UPPER STS2 BRACKET
FRONT
(2 PLACES) CAP SCREW M12-1.75X40MM
SPLIT LOCK WASHER M12 FLAT WASHER M12 (SEE DETAIL C)
(2 PLACES) CAP SCREW M12-1.75X40MM SPLIT LOCK WASHER M12 FLAT WASHER M12
REAR UPPER STS2 BRACKET
REAR SIDE
REAR LOWER
BRACKET
FIG. 4
RIGHT SIDE VIEW OF FLOOR STAND
WITH LOWER REAR MOUNTING BRACKET
NOTE:
SEE DWGS PS216000, PS216002, AND PS216003 FOR DETAILS.
FIG. 1
BOTTOM VIEW OF STS2 WITH UPPER BRACKETS
FIG. 2
RIGHT SIDE VIEW OF STS2 WITH UPPER BRACKETS
LEVELER FOOT NUT
REAR UPPER STS2 BRACKET
FRONT UPPER STS2 BRACKET
PS216001 Rev
. 0
