Installation Drawings
53

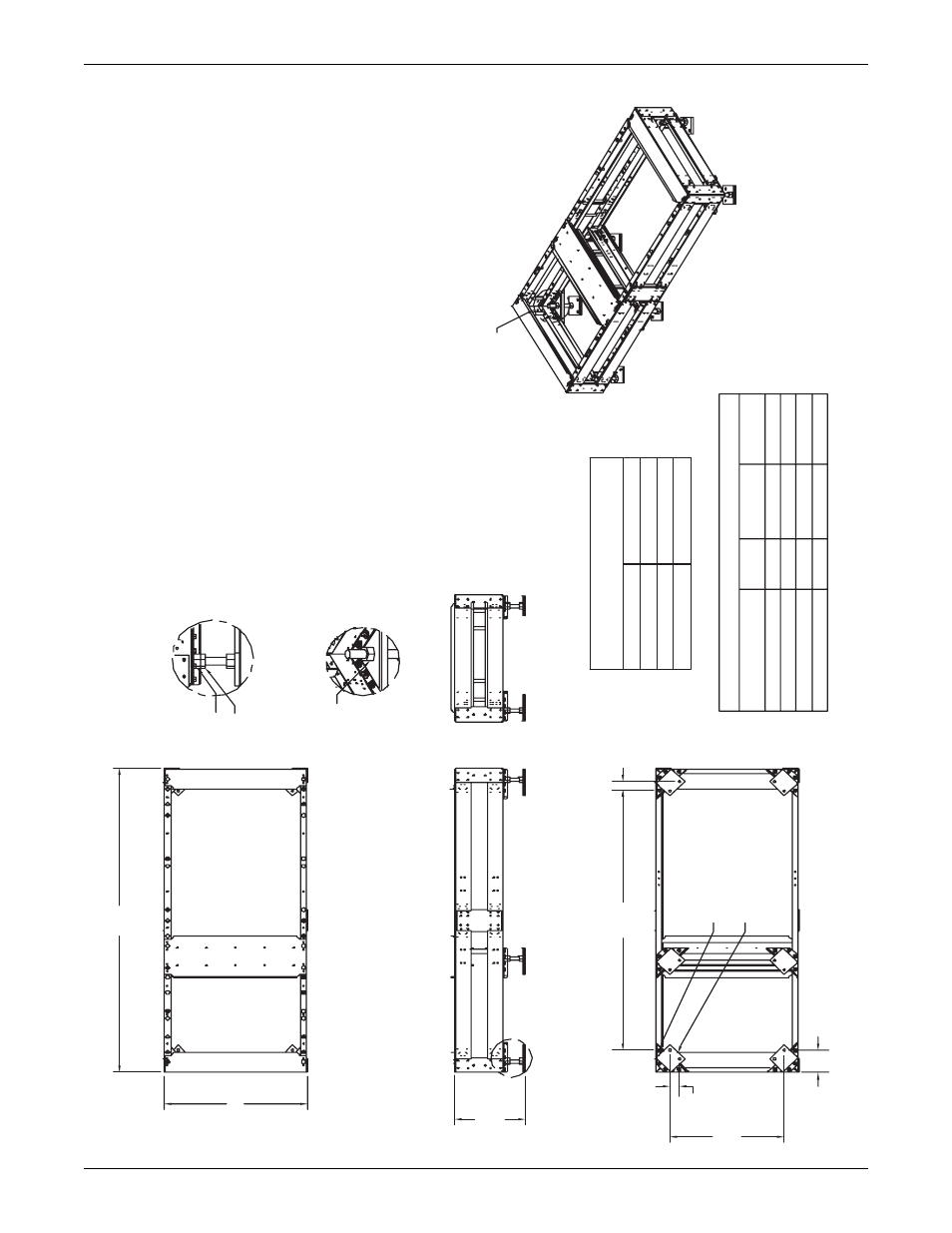

Figure 41 Installation drawing, seismic floor stand 800-1000A
A
B
TOP VIEW
FRONT VIEW
BOTTOM VIEW
ISOMETRIC VIEW
36.9"
83.9"
SEE HEIGHT
TABLE
29.44" TYP.
2.47"
TYP.
71.55" TYP.
2.47" TYP
MOUNTING
PLATE
ALIGN FOOT PARALLEL TO MOUNTING PLATE AS SHOWN
FOOT DETAIL A
FOOT DETAIL B
RIGHT SIDE VIEW
INSTALLATION NOTES:
1. CHECK ALL HARDWARE FOR PROPER TORQUE PRIOR TO INSTALLATION.
2. INSTALL REAR LOWER STS2 BRACKET TO THE FLOOR STAND USING EXISTING HOLES WITH
BENT FLANGE FACING THE FRONT OF THE FLOOR STAND (FIG. 3 AND FIG 4, DWG PS217001). USE M12-1.75X40mm CAP SCREW, SPLIT LOCK WASHER, AND FLAT WASHER AND TORQUE TO 53 FT-LBS.
3. LOOSEN THE STS2 ADJUSTABLE LEVELER FEET NUTS (SEE DETAIL C; DWG PS217001). INSTALL REAR
UPPER STS2 BRACKET USING EXISTING HOLES ON UNDERSIDE OF THE STS2 WITH TABS FACING OUT (FIG 1 AND FIG 2, PS217001). INSTALL FRONT UPPER STS2 BRACKET USING EXISTING HOLES ON UNDERSIDE OF THE STS2 WITH BENT FLANGE FACING TO THE FRONT. (FIG.1 AND FIG 2, PS217001).
USE M12-1.75X40mm
CAP SCREW, SPLIT LOCK WASHER, AND FLAT WASHER AND TORQUE TO
53 FT-LBS. RETIGHTEN LEVELER FEET NUTS.
4. FLOOR STAND CAN BE MOUNTED NEXT TO A WALL IF NEEDED, REAR ACCESS NOT REQUIRED.
INSTALL FLOOR STAND WITH FEET ORIENTATED AS SHOWN IN (BOTTOM VIEW; DWG PS217000). TO ADJUST VERTICAL HEIGHT OF FLOOR STAND FEET, LOOSEN, ADJUST AND TIGHTEN THE NUTS AND
JAM NUT SHOWN IN (FOOT DETAIL A & B; ON DWG PS217000). FLOOR STAND MUST BE LEVEL
AND
ALL FEET MUST BE TOUCHING THE FLOOR. ATTACH FLOOR STAND FEET USING 1/2" X 4" RED HEAD
T
R
U
BOLTS EXPANSION ANCHORS (FEILD SUPPLIED) (2) PER FOOT.
5. ROLL THE STS2 ONTO THE FLOOR STAND SO THAT THE TABS ON THE (REAR UPPER STS2 BRACKET) FIT
INTO THE SLOTS ON THE (REAR LOWER STS2 BRACKET). TABS TO EXTEND AT LEAST 1/2" THROUGH
FLOOR
STAND BRACKET (FIG. 2, DWG PS217002).
6. INSTALL
THE LOWER FRONT BRACKETS (FIG 1, DETAIL A; DWG PS217002). ATTACH BRACKET TO STS2
USING
M10-1.50X30mm CAP SCREW, SPLIT LOCK WASHER, AND FLAT WASHER AND TORQUE TO
31 FT-LBS.
ATTACH BRACKET TO FLOOR STAND USING M12-1.75X40mm CAP SCREW, SPLIT LOCK WASHER,
AND
FLAT WASHER AND TORQUE TO 53 FT-LBS
NUT
JAM NUT
NUT
HEIGHT TABLE
P/N OF FLOOR
STAND:
HEIGHT
H
EI
G
H
T M
AX
:
H
EI
G
H
T
MIN:
52
34
09
G
1
18.0"
19.25"
16.75"
523410G1
24
.0
"
25
.2
5"
22
.7
5"
52
34
11
G
1
30.0"
31.25"
28.75"
523412G1
36.0"
37.25"
34.75"
6" TYP.
HARDWARE TORQUE
CHART
1.0" NUT
320 FT - LBS
M8 - 1.25
16FT - LBS
M10
- 1.5
31 FT - LBS
M12 - 1.75
53
F
T
-L
BS
PS217000 Rev
. 0
