83

Cableado Hacia la Fuente de Alimentación

ADVERTENCIA DE SEGURIDAD

RIESGO DE ELECTROCUCIÓN. ESTA CAMPANA DE EXTRACCIÓN DEBE TENER UNA
CONEXIÓN A TIERRA ADECUADA. ASEGÚRESE QUE ESTO SEA REALIZADO POR UN
ELECTRICISTA ESPECIALIZADO DE ACUERDO CON TODOS LOS CÓDIGOS
ELÉCTRICOS APLICABLES NACIONALES Y LOCALES. ANTES DE CONECTAR LOS
CABLES, DESCONECTE EL SUMINISTRO ELÉCTRICO EN EL PANEL DE SERVICIO Y
CIERRE EL PANEL DE SERVICIO PARA PREVENIR QUE LA UNIDAD SE ENCIENDA
ACCIDENTALMENTE.
1. Conecte los cables eléctricos.

- Si fuera necesario esconder los cables de las conexiones eléctricas, empuje los cables

dentro de la caja de cables. Tendrá acceso a las conexiones del cableado debajo de la
campana removiendo los seis tornillos de la carcasa inferior. Antes de volver a colocar
la carcasa inferior, asegúrese que los cables no se resbalen entre los motores,
impulsores o cualquier parte que se mueva para prevenir daños.

- Conecte tres cables (negro, blanco y verde) a los cables de la casa y tápelos con los

conectores de cables.

- Conéctelos de acuerdo a su color: negro con negro, blanco con blanco y verde con

verde.

- Pruebe la operación de la campana antes de seguir con el siguiente paso. Asegúrese

que la energía esté llegando a la campana.

Accesorios

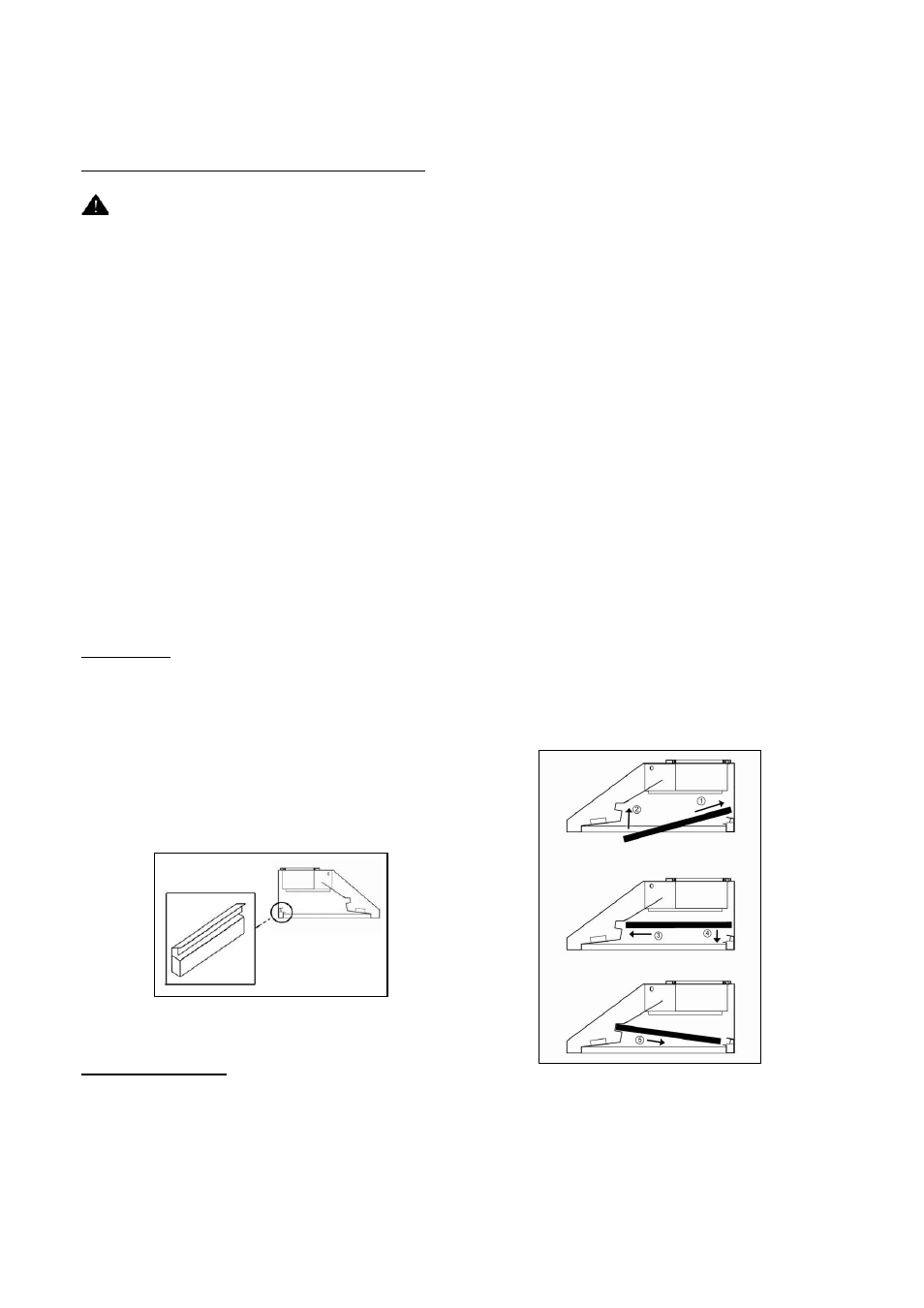

1. Coloque el conducto de aceite. Consulte la Figura 30.
2. Consulte la Figura 31. Deslice el filtro deflector en la campana. Empuje el filtro

deflector hacia arriba. Deslícelo hacia delante. Hálelo hacia abajo. Ajústelo en su
lugar.

3. Para la carcasa inferior, repita los pasos anteriores.

Figura 30 Figura 31

Ensamblado Final
1. ENCIENDA en el panel de control. Revise el funcionamiento de todas las luces y el

ventilador.

2. Asegúrese de dejar este manual para el propietario de la vivienda.
