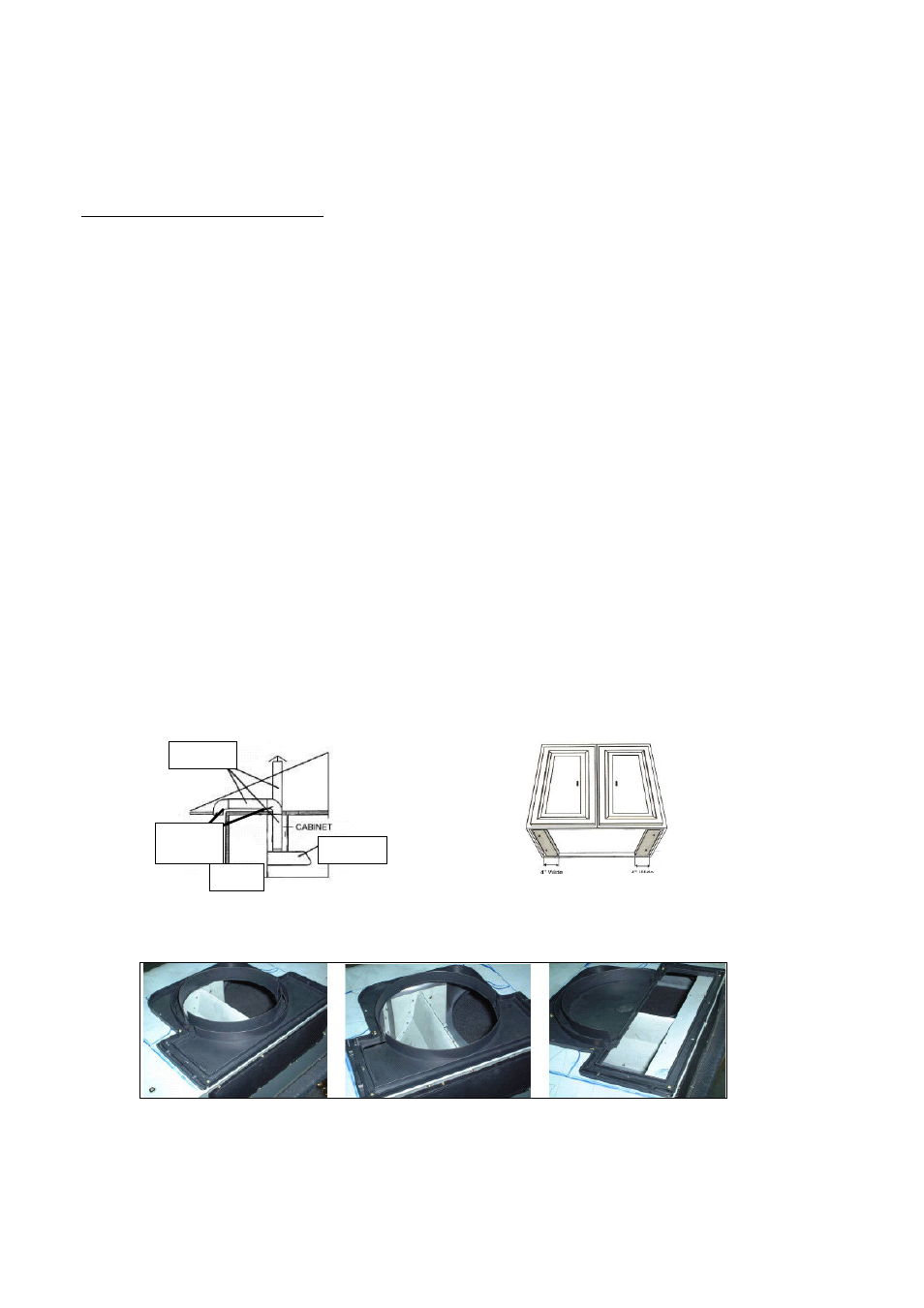

INSTALLATION SOUS LE CABINET - CONDUIT SUPÉRIEUR
Préparation avant l’installation
NOTE : AFIN D’ÉVITER QUE VOTRE HOTTE NE SUBISSE DES DOMMAGES, ASSUREZ-
VOUS QUE L’OUVERTURE N’EST PAS BLOQUÉE ET EMPÊCHER QUE DES DÉBRIS NE
PENÈTRE DANS L’OUVERTURE DES CONDUITS.
- Planifier l'emplacement du conduit d’aération qui cheminera de la hotte vers l'extérieur.
(Voir photo 1)
- Un parcours droit, court et dirigé permettra à la hotte de mieux performer.
- Il est toujours préférable de limiter le nombre de transitions, coudes et passages. Les
changements de direction affecteront la performance de votre hotte.
- Connecter temporairement la hotte afin d’en vérifier le fonctionnement avant de procéder à
l’installation finale.
- Retirer la pellicule protectrice de la hotte (s’il y a lieu).
- Lors d’une installation sous un cabinet : ajouter des fixations de bois d’au moins 4 pouces
de large (non inclus) sur chaque côté. (Voir photo 2)
- Mesurer et prévoir un accès pour des fils électriques sous le cabinet.
- Couper le conduit d’échappement selon la taille du tuyau de décharge. (Voir photo 3)
Photo 2
4 " large 4
" large
6 pouces rond 7 pouces rond 3 ¼" x 10"
Photo 1
Hotte
mur
conduits
coudes
