13

INSTALLATION MODÈLE ILOT - CONDUIT SUPÉRIEUR

ATTENTION :

Ce type d’installation doit être réalisée seulement avec un couvre conduit modèle

CH1120DC.

Préparation avant Installation

NOTE : AFIN D’ÉVITER QUE VOTRE HOTTE NE SUBISSE DES DOMMAGES, ASSUREZ-
VOUS QUE L’OUVERTURE N’EST PAS BLOQUÉE ET EMPÊCHER QUE DES DÉBRIS NE
PENÈTRE DANS L’OUVERTURE DES CONDUITS.

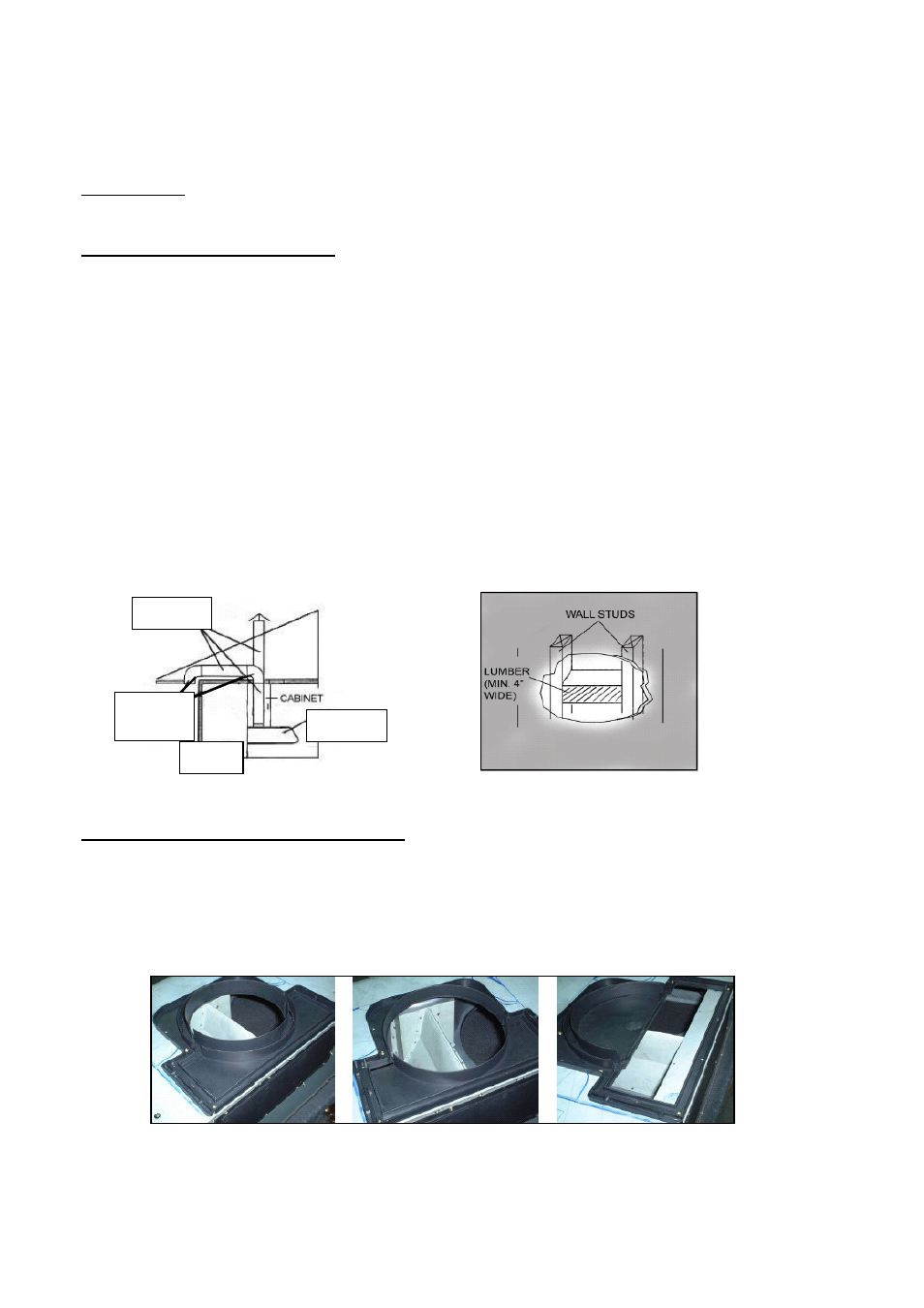

- Déterminer l'emplacement du conduit d’aération de la hotte vers l'extérieur. Référez-vous à la

photo 13.

- Une canalisation droite, courte et dirigée permettra à la hotte de s’exécuter plus efficacement.
- Lorsque possible, diminuer le nombre de transitions, coudes et longueurs. Les changements

de direction affecteront la performance de votre hotte.

- Utiliser un ruban adhésif (Duct tape) en toile pour sceller tous les joints, et ainsi assurer une

parfaite étanchéité.

- Si nécessaire, préparez le mur arrière avec un soutien additionnel pour une installation

sécuritaire.

- En utilisant les références à la Table 2 et les mesures à la page 54-55, régler la hauteur du

soutien additionnel. Référez-vous à la photo 14.

Préparation de la hotte avant installation

-Fixer temporairement la hotte afin d’en évaluer le fonctionnement avant de procéder à

l'installation permanente.

-Retirer le film protecteur de la hotte et du couvre conduit.
-Découper l’ouverture multi conduit selon la taille des tuyaux d’échappement. Référez-vous à

la photo 15.

Photo 14

Photo 13

Photo 15

Hotte

mur

conduits

coudes
