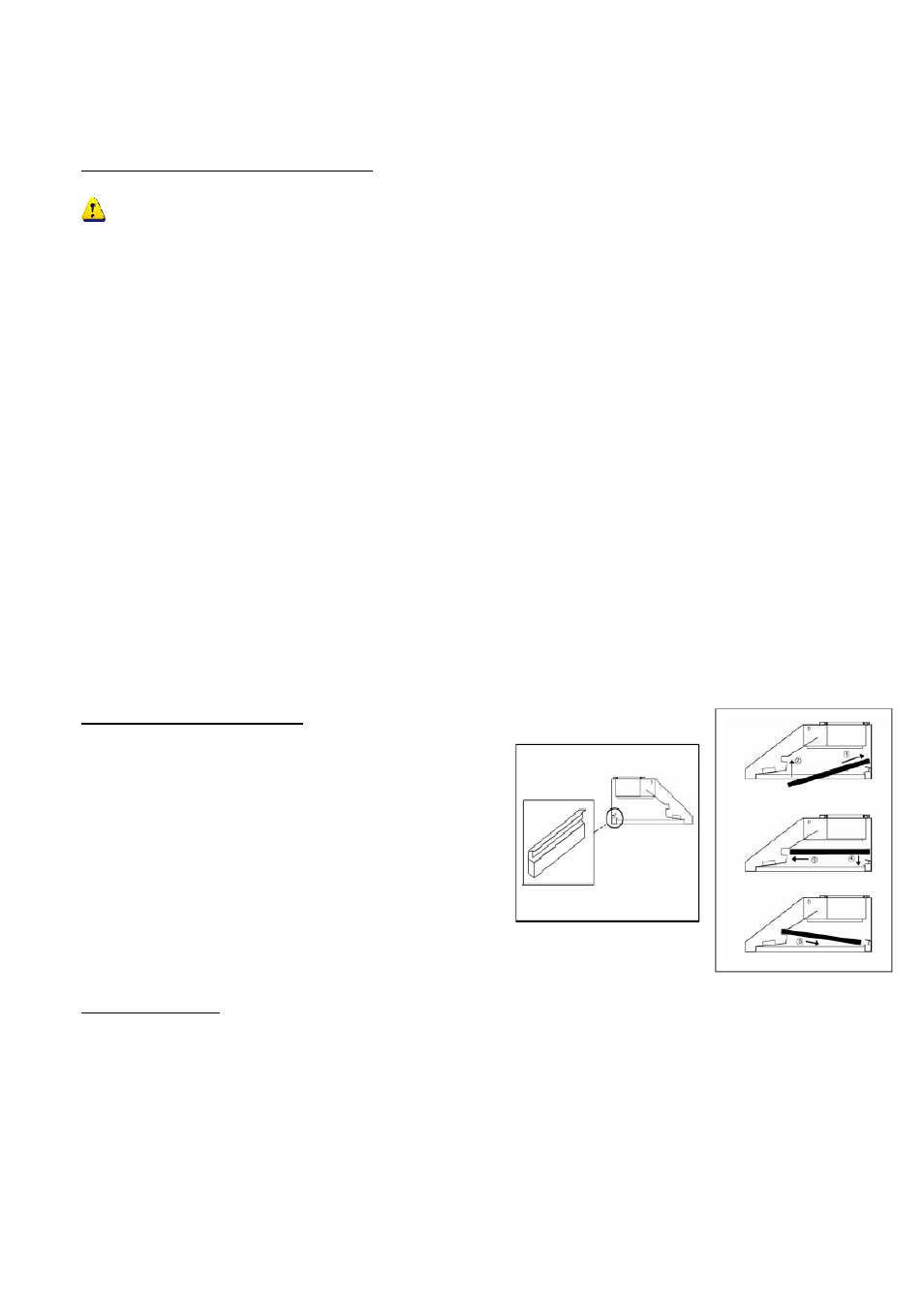

19

Connexion à l'alimentation d'énergie

AVERTISSEMENT DE SÉCURITÉ

POUR RÉDUIRE LE RISQUE D’INCENDIE OU D’ÉLECTROCUTION L’APPAREIL DOIT ÊTRE
CORRECTEMENT MIS A LA TERRE. LES TRAVAUX D’INSTALLATION ET DE CÂBLAGE
ÉLECTRIQUE DOIVENT ÊTRE FAITS PAR UN ÉLECTRICIEN QUALIFIÉ CONFORMÉMENT AUX
CODES NATIONAUX ET LOCAUX ÉLECTRIQUES APPLICABLES.

AVANT DE CONNECTER CET APPAREIL

: ÉTEIGNEZ L’ALIMENTATION À PARTIR DU

PANNEAU ÉLECTRIQUE PRINCIPAL ET BLOQUER LE DISPOSITIF DE DÉCONNEXION POUR
EMPÊCHEZ QUE LE POUVOIR NE SOIT ACCIDENTELLEMENT RALLUMÉ.

Connecter les fils électriques.

Si nécessaire, pour cacher les connections électriques, poussez les fils derrière dans la
boîte de câblage. Pour accéder aux connections électriques (situées sous la hotte)
simplement retirer les vis retenant le panneau pare éclaboussure (dessous du boîtier de
la hotte). Avant de rassembler le panneau pare éclaboussure, assurez-vous que les fils
ne se glissent pas entre les moteurs, les turbines, ou n'importe quelles composantes
pouvant causer des dommages à l’appareil .
Connecter les trois fils (noir, blanc et vert) aux fils de la maison et couvrez-les avec des
capuchons de connexion.
Unir les fils selon la couleur : noir à noir (sous tension), blanc à blanc (neutre), et vert à
vert (mise à la terre)
Tester la fonctionnalité de la hotte avant de poursuivre. Assurez-vous que l’alimentation
électrique circule jusqu’à la hotte.

llation des accessoires

Installation des accessoires

1. Fixer le récupérateur à graisse. Voir photo 30.

2. Voir photo 31. 1) Faire glisser le filtre déflecteur

dans la hotte. 2) Pousser le filtre déflecteur vers
le haut. 3) Le glisser vers l'avant. 4) Le tirer vers
le bas. 5) Bien l'insérer en place.

3. Pour le panneau pare-éclaboussures (inférieur),

répéter les étapes précédentes. Voir en page
47.

Assemblage final

1. Allumer la hotte avec la commande « ON » sur le panneau de commandes. Vérifiez les

lumières et les commandes de vitesses.

2. Assurez-vous de laisser ce manuel au propriétaire.

Photo 31

Photo 30
