I
Retro della SCC-C4XXX
SCC-RC130

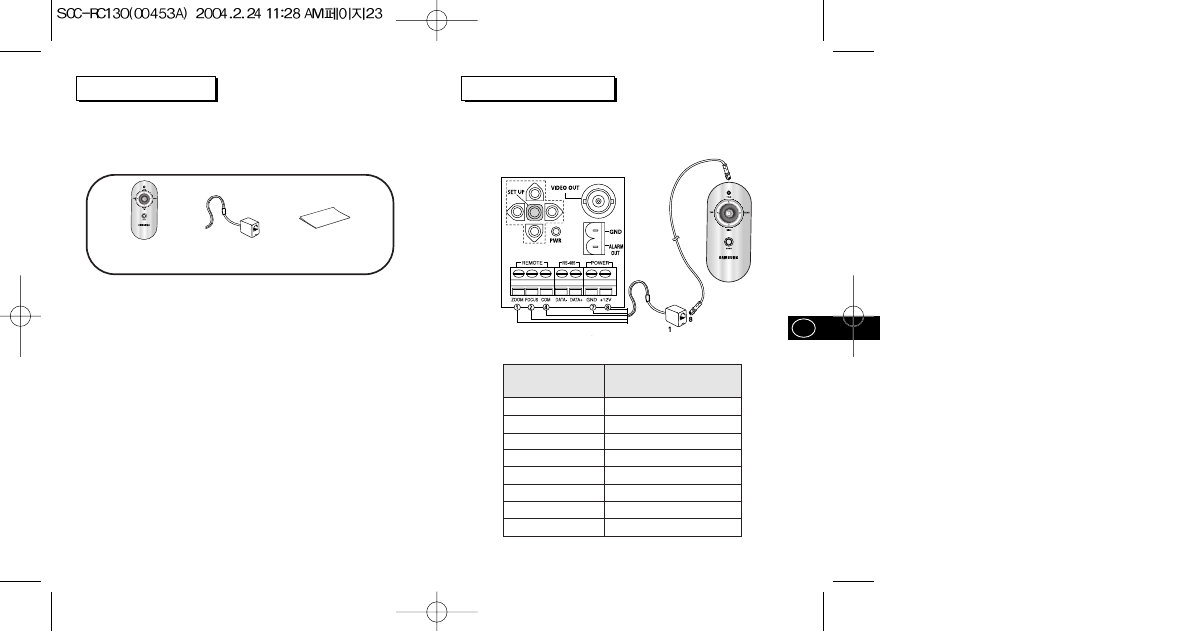

Effettuare i collegamenti come illustrato di seguito, utilizzando il
cavo UTP diritto con un connettore RJ-45 Controllare il contenuto della confezione.
Durante il disimballaggio della videocamera SCC-RC130,
controllare che siano presenti tutti gli articoli elencati di seguito.
Avvertenze
! Assicurarsi di collegare il dispositivo di controllo al connettore
utilizzando un cavo UTP diritto.
Se si utilizza il cavo incrociato, il dispositivo di controllo non
funzionerà.
@ Le funzioni AF/Controllo menu/Ritorno nella posizione home
(Preimpostata 0) saranno disponibili nella futura versione 1.2
della SCC-C4XXX ROM.
Dispositivo di
controllo
Connettore Manuale d'uso
Schema dei collegamenti Prima dell'installazione
Presa RJ-45
Porta di collegamento
della videocamera
1 (Giallo) ZOOM
2 (Verde) Messa a fuoco
3 Non in uso
4 (Bianco) COM
5 Non in uso
6 Non in uso
7 (Nero) GND/CA 24 V
8 (Rosso) CC12V/CA24V
