16 Español
POWER IN
30 30
FUSE(30A s2)

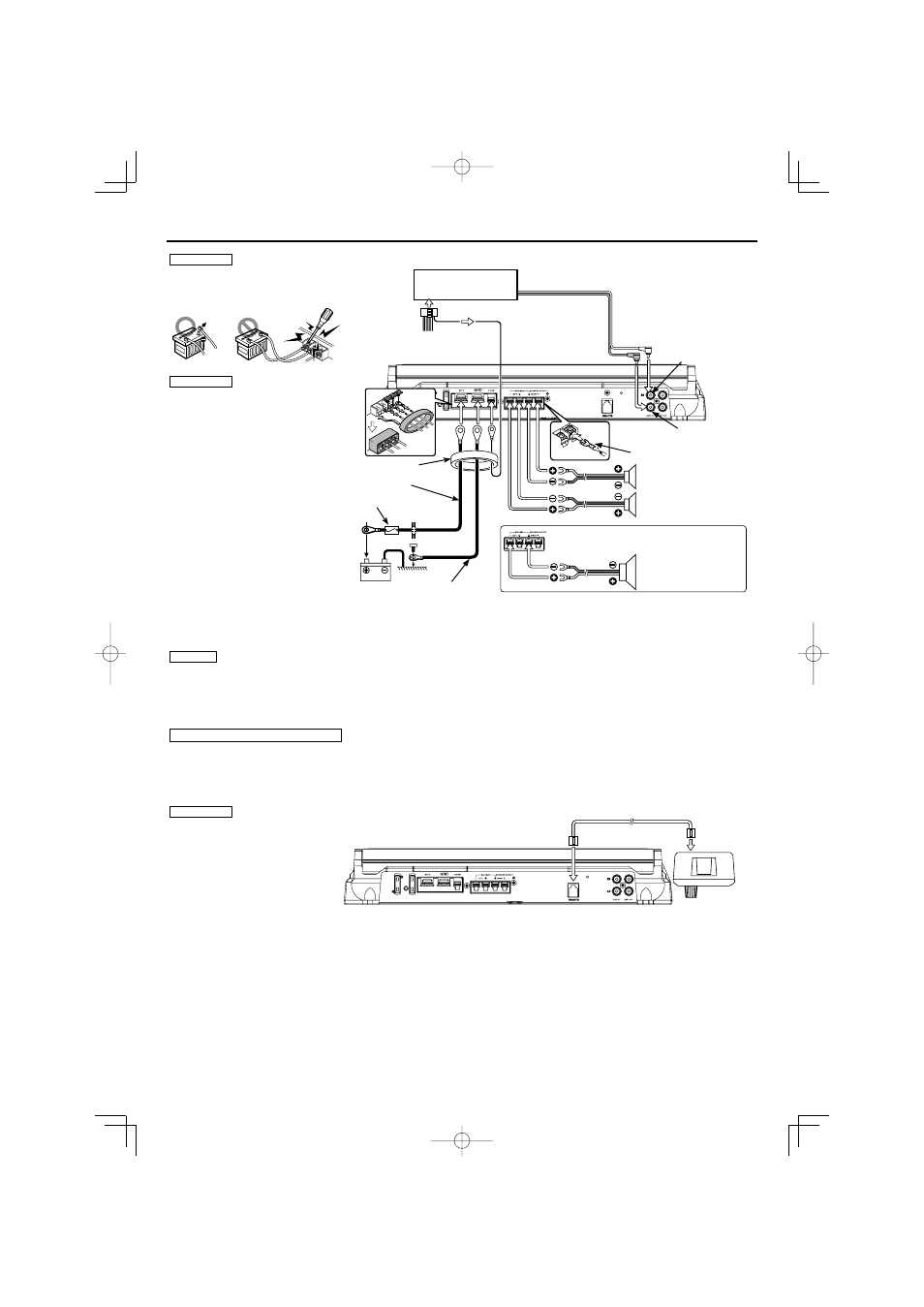

Conexiones
APARATO CENTRAL
(reproductor de discos
compactos, etc.)
Cable RCA*
Terminal de cable*
Altavoz izquierdo
Altavoz derecho
■ Conexiones en puente
Altavoz (Puenteada)
Batería Cable de masa*
Cable de la batería*
Fusible de protección*
Entrada izquierda
Entrada derecha
2ADVERTENCIA
Para evitar incendios producidos por
cortocircuitos en el cableado, conecte un
fusible o cortacircuito entre la batería y los
terminales de la batería.
2PRECAUCIÓN
• Si el sonido no sale normalmente, desconecte
inmediatamente la alimentación y compruebe
las conexiones.
• No se olvide de desconectar la alimentación
antes de cambiar el ajuste de cualquier
conmutador.
• Si el fusible se quema, compruebe que no
haya un cortocircuito en los cables, luego
cambie el fusible por uno que tenga el mismo
amperaje.
• Verifique que ninguno de los cables o
conectores que están sin conectar se
encuentren tocando la carrocería del
automóvil. No retire las tapas de los cables o
conectores que están sin conectar para evitar
de que se produzcan cortocircuitos.
• Conecte los cables del altavoz a los
conectores adecuados del altavoz
separadamente. La puesta en contacto
de terminales de altavoces distintos, o
la conexión como toma de tierra de los
terminales del altavoz al coche del automóvil,
pueden causar daños a la unidad.
• Después de la instalación, compruebe que
las lámparas del freno, luces de destello y
limpiaparabrisas funcionar correctamente.
NOTA
• No conecte simultáneamente cables ni
conductores a las tomas de entrada de
cables RCA o a los terminales de entrada
de altavoces porque podría producirse una
avería.
* pieza de venta en el comercio especializado
Cubierta de terminales
Cable de control de
potencia
POWER IN
30 30
FUSE(30A s2)
Cable del mando a distancia (6,0 m : 19,7 ft)
Mando a distancia
■ Conexión del cable del mando a distancia (accesorio opcional)
2PRECAUCIÓN
• Antes de conectar los cables del mando a
distancia, gire siempre el mando del nivel
de refuerzo de graves totalmente hacia la
izquierda.
