19
Español Français English

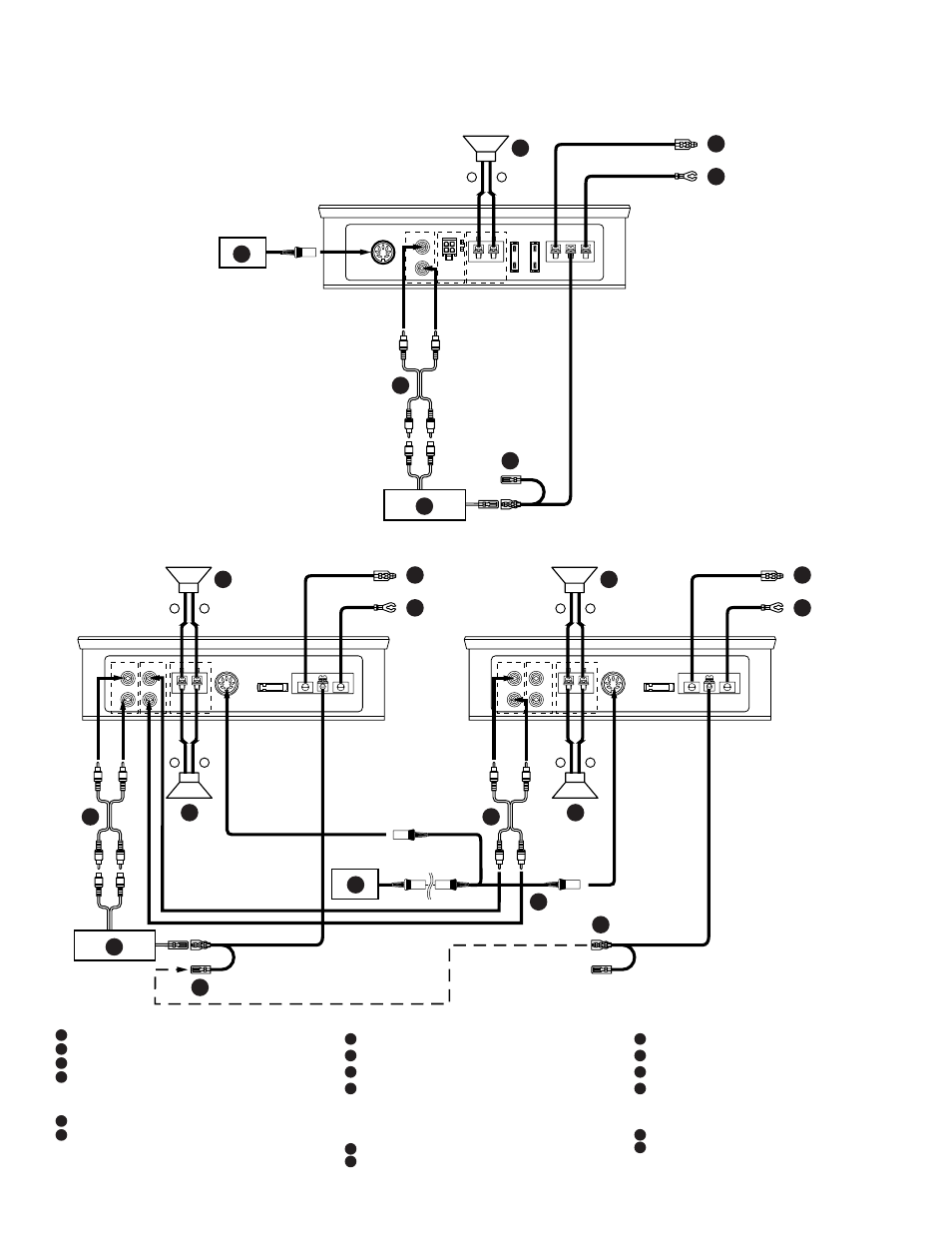

● Single-Speaker System/Système à un seul haut-parleur/Sistema de un sólo altavoz
● Parallel-Speaker System/Système à haut-parleur parallèle/Sistema de altavoz paralelo
[English]
16 RCA Extension Cable (Sold Separately)
17 Head Unit etc.
18 Subwoofer
19 Bass Control Knob (Sold separately)
* Parallel connection usage of “Bass control knob”
is impossible.
20 Remote Controller (Sold separately)
21 Y-Cable (Sold separately)
[Français]
16 Câble de rallonge RCA (vendu séparément)
17 Unité principale, etc.
18 Haut-parleur de sous-graves
19 Bouton de commande des graves (vendu
séparément)
* L’utilisation de la connexion parallèle du bouton
de commande des graves est impossible.
20 Télécommande (vendue séparément)
21 Câble Y (vendu séparément)
[Español]
16 Cable de extensión RCA (vendido separadamente)
17 Unidad principal, etc.
18 Altavoz de frecuencias ultrabajas
19 Botón de control de graves (vendido separadamente)
* El uso de la conexión paralela del botón de con-
trol de graves es imposible.
20 Control remoto (vendido separadamente)
21 Cable Y (vendido separadamente)
– +
18
7
5
(L) (R)
(L) (R)
16
17
19
6
(MRD-M300)
* 1+2CH
SPEAKER OUTPUT
INPUT
20
20A
FUSE
CONTROLLER
20
20A REMOTE BATTERY GND
POWER SUPPLY
CH-1
CH-2
CH-2 CH-1
SPEAKER LEVEL INPUT
(L)
(R)
(L) (R)
SPEAKER OUTPUT
INPUT PRE
OUT 20
20A
FUSE
CONTROLLER
POWER SUPPLY
CH-1
CH-2
(L)
(R)
CH-1
CH-2
REMOTE BATTERY GND
SPEAKER OUTPUT
INPUT PRE
OUT 20
20A
FUSE
CONTROLLER
POWER SUPPLY
CH-1
CH-2
(L)
(R)
CH-1
CH-2
REMOTE BATTERY GND
– +
– +
18
18
7
5
(L) (R)
16
6
– +
– +
18
18
7
5
(L) (R)
(L) (R)
16
17
20
21
6
(MRD-M500)
* 1+2CH
(MRD-M500)
* 1+2CH
(Rear)
(Arrière)
(Parte trasera)
(Rear)
(Arrière)
(Parte trasera) (Rear)
(Arrière)
(Parte trasera)
SYSTEMS/SYSTEMES/SISTEMAS
