30
Español
Conexiones
30 30
LEFT
BRIDGED
SPEAKER
OUTPUT
RIGHT
POWER IN
P.CON BATT. GND
FUSE(30Ax2)
ON OFF
INFRASONIC FILTER
LPF OFF HPF
B.M.S.
+12dB OFF REMOTE
OPERATION
MONO(L ch) STEREO
GND
LINE OUT EXT.AMP.CONT. LINE IN
L
R
L
R
! @ # $ %
^ ( & *
! FUSIBLE (30 A
× 2)
@ Terminal BATT (alimentación)
# Terminal GND (tierra)
% Terminales SPEAKER OUTPUT
• Conexiones estereofónicas:
Cuando desee usar la unidad como un
amplificador estereofónico, usted deberá
utilizar conexiones estereofónicas.Los
altavoces a conectar deberán tener una
impedancia de 2 ohmios o mayor. Cuando
vaya a conectar múltiples altavoces,
asegúrese de que la impedancia combinada
sea de 2 ohmios o mayor para cada canal.
• Conexiones en puente:
Cuando desee usar la unidad como un
amplificador monoauricular de alta potencia,
usted deberá utilizar conexiones en puente.
(Haga las conexiones a los terminales de
salida de altavoces (SPEAKER OUTPUT) de
los canales izquierdo (LEFT)
9 y derecho
(RIGHT)
·.)
Los altavoces a conectar deberán tener una
impedancia de 4 ohmios o mayor. Cuando
vaya a conectar múltiples altavoces,
asegúrese de que la impedancia combinada
sea de 4 ohmios o mayor.
La entrada nominal de los altavoces no
deberá ser inferior a la salida máxima del
amplificador. De lo contrario podría
producirse una falla en el funcionamiento.
^ Terminal GND (alambre de tierra
del cable RCA)
Cuando utilice un cable RCA con cable de
masa incorporado, conecte el cable de
masa a esta terminal.
& Terminal LINE IN (entrada de
linea)
* Tomas de salida de linea (LINE
OUT)
La señal de entrada del terminal de entrada
de línea es la salida.
$ Terminal del control de corriente
(P.CON)
Controla la CONEXIÓN / DESCONEXIÓN de
la unidad.
Controla la potencia de la unidad. Asegúrese
de conectarlo con todos los sistemas.
( Terminal de control de amperaje
de salida (EXT.AMP.CONT. )
Controla el B.M.S. Sólo los modelos de
unidad central Kenwood vendidos en 1999
o con posterioridad con un cable
“EXT.CONT.”/”EXT.AMP.CONT.”
conectado podrán utilizarse. Además, un
máximo de 3 amplificadores de potencia
pueden funcionar al mismo tiempo.
Se dan casos en los que no es posible el
funcionamiento debido al tipo y longitud del
cable empleado en el cableado.
NOTA
NOTA
2PRECAUCIÓN

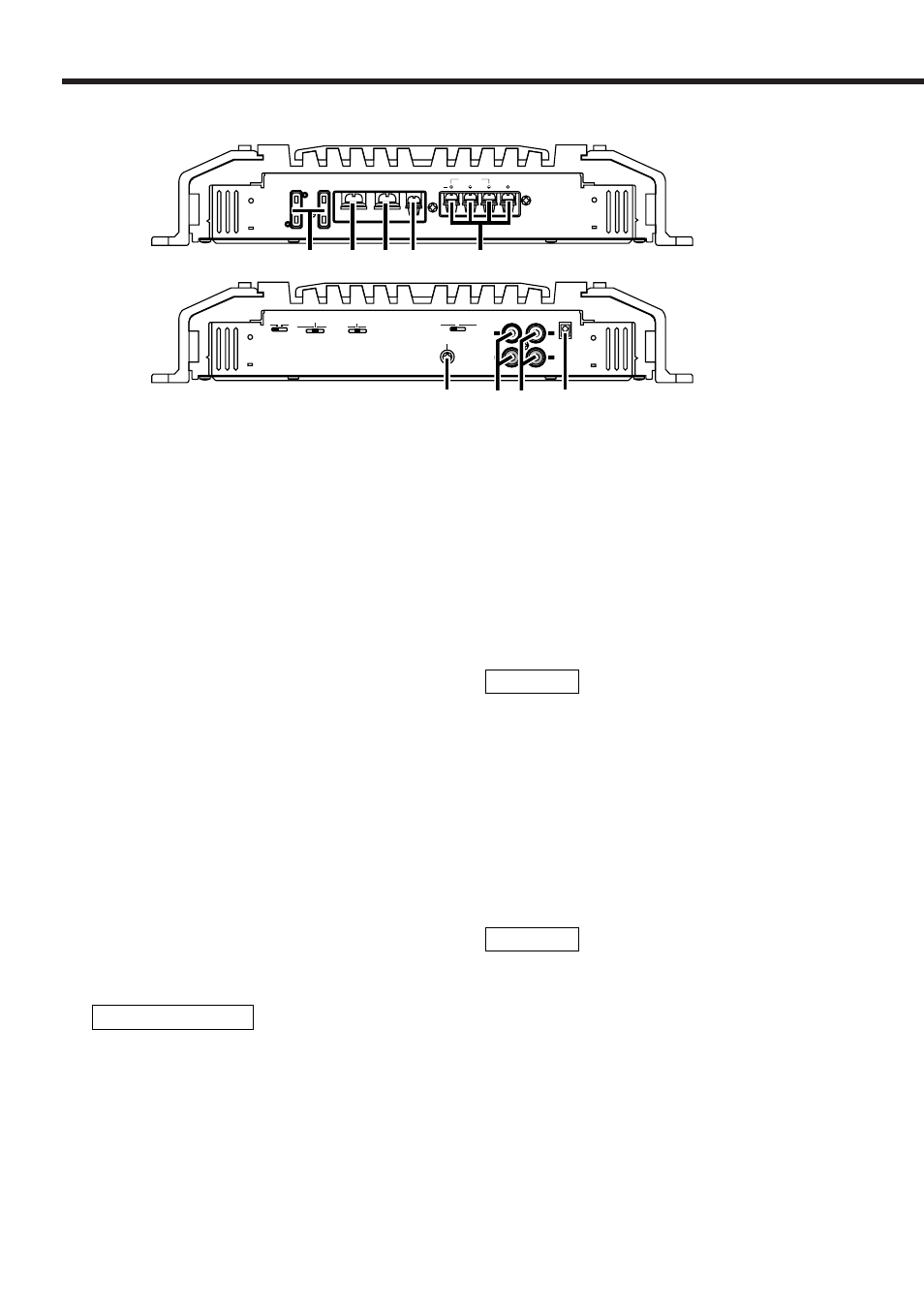

■ Nombres de los terminales
