■ Preout dianteiro
• Saída esquerda áudio (Branco)
• Saída direita áudio (Vermelho)
■ Preout traseiro
• Saída esquerda áudio (Branco)
• Saída direita áudio (Vermelho)
■ Subwoofer preout
• Saída esquerda áudio (Branco)
• Saída direita áudio (Vermelho)
■ Entrada da câmara de visão
traseira
• Entrada visual (Amarelo)
■ Saída áudio/visual
• Saída esquerda áudio (Branco)
• Saída direita áudio (Vermelho)
■ Entrada áudio/visual
• Entrada visual (Amarelo)
• Entrada esquerda áudio (Branco)
• Entrada direita áudio (Vermelho)

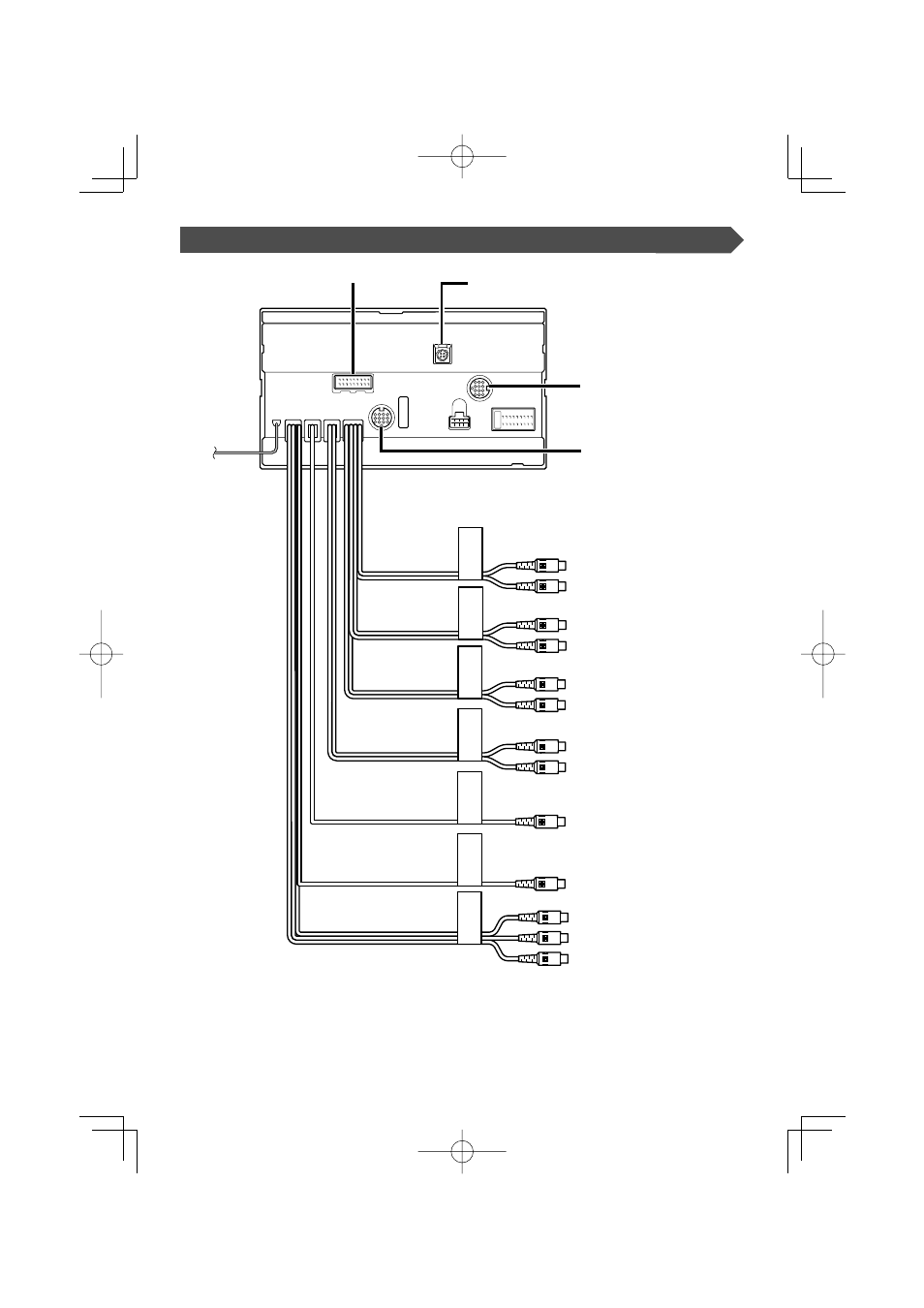

Ligação do sistema
(DDX7047)
Para o carregador de
discos etc.
Para o sistema de
navegação
Para a unidade de sintonizador TV
Não ligue.
■ Saída áudio/visual
• Saída visual (Amarelo)
