14 | Français

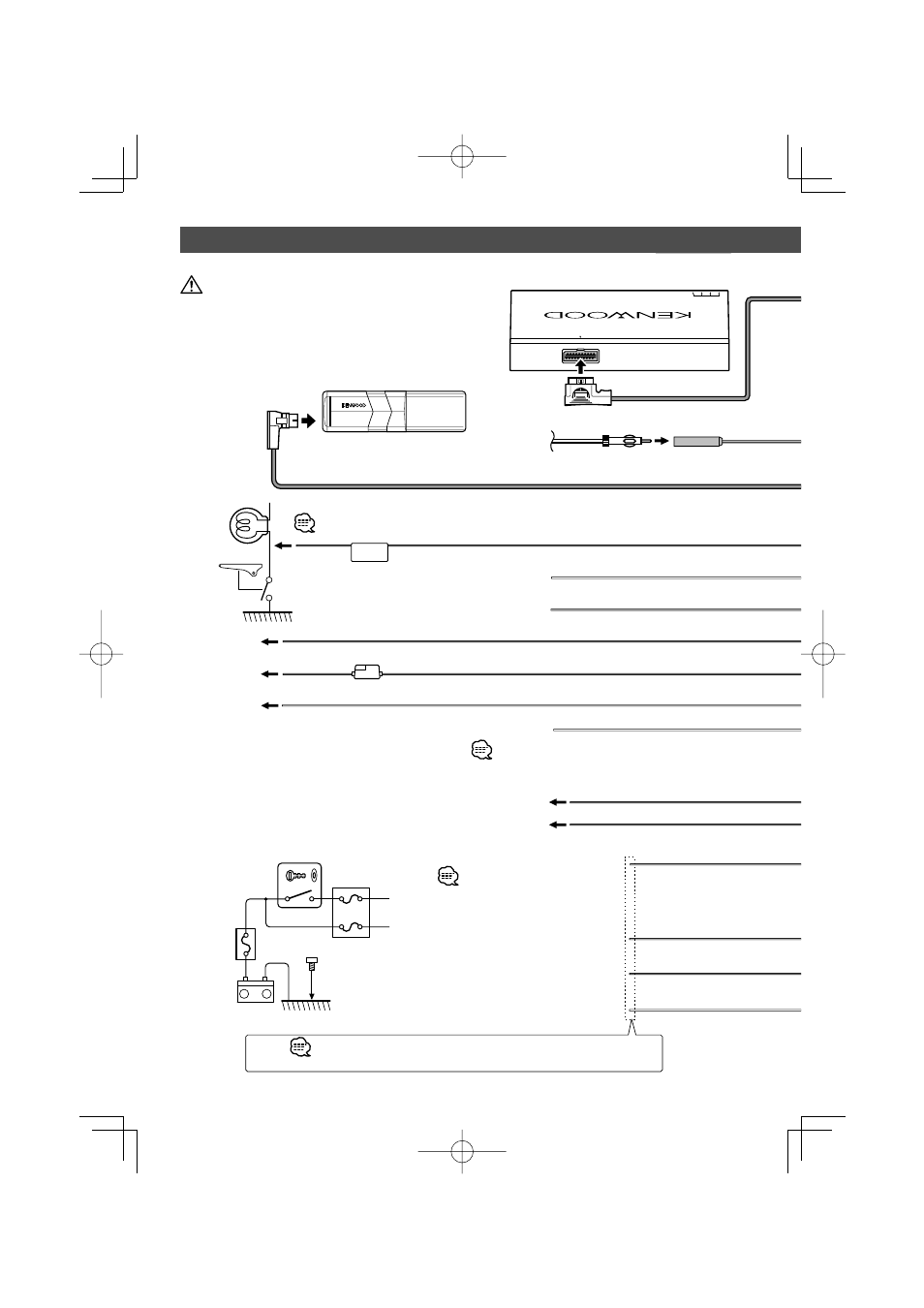

Connexion
TV ANTENNA INPUT
TO MONIT OR UNIT
B
C
B
C
PRK SW
– +
+
B
C
A
A
Si vous connectez le câble d’allumage (rouge) et le câble de
batterie (jaune) au châssis de la voiture (masse), vous risquez
de causer un court-circuit qui peut provoquer un incendie.
Connectez toujours ces câbles à la source d’alimentation de
la boîte à fusible.
Câble de connexion (inclus dans le changeur de disque)
Cordon de l'antenne
Entrée de
l’antenne AM/FM
Connectez-le au commutateur de détection de frein à main du
véhicule à l'aide du connecteur de relais fourni.
Vers le faisceau du feu de marche arrière du véhicule
Au commutateur d’éclairage de la voiture
Câble de marche arrière (Rose)
Par mesure de sécurité, connecter le câble du détecteur de stationnement.
Câble de commande du gradateur
(Orange/Blanc)
Lors de l'utilisation de l'amplificateur de puissance optionnel,
connectez à sa prise de commande d'alimentation.
Vers le terminal "EXT.AMP.CONT." de l’amplificateur ayant la
fonction de contrôle de l’amp. extérieur.
Syntoniseur (en option)
Câble de frein à main (Vert)
Câble de batterie
(Jaune)
Câble de masse (Noir) - (Au châssis de la voiture)
( 5A )
Câble d’allumage (Rouge)
Si aucune connexion n'est faite, ne
laissez pas le câble sortir à l'extérieur.
Entrée de la commande de direction
(Bleu Clair/Jaune)
Vers la commande de direction
Connectez à une prise qui est à la masse soit quand le
téléphone sonne soit pendant une conversation.
Selon l'antenne que vous utilisez,
connectez à la prise de commande du moteur
d'antenne ou à la prise d'alimentation du
préamplificateur de l'antenne de type film.
Câble de batterie (Jaune)
Câble de masse (Noir) - (Au châssis de
la voiture)
Si aucune connexion n'est faite, ne laissez pas le câble sortir à l'extérieur.
Câble de sourdine
(Brun)
Câble de commande du
moteur d'antenne
(Bleu)
Câble de commande de
l’alimentation
(Bleu/Blanc)
Câble de commande
de l'amplificateur
externe (Rose/Noir)
Pour connecter le système de navigation
Kenwood, consultez le manuel du
système de navigation.
Interrupteur
d’allumage
Allumage
à fusibles de
la voiture
Boîte
(Fusible
principal)
Batterie
Boîte à
fusibles de
la voiture
Changeur de disque etc. (en option)
