34 | Portuguese

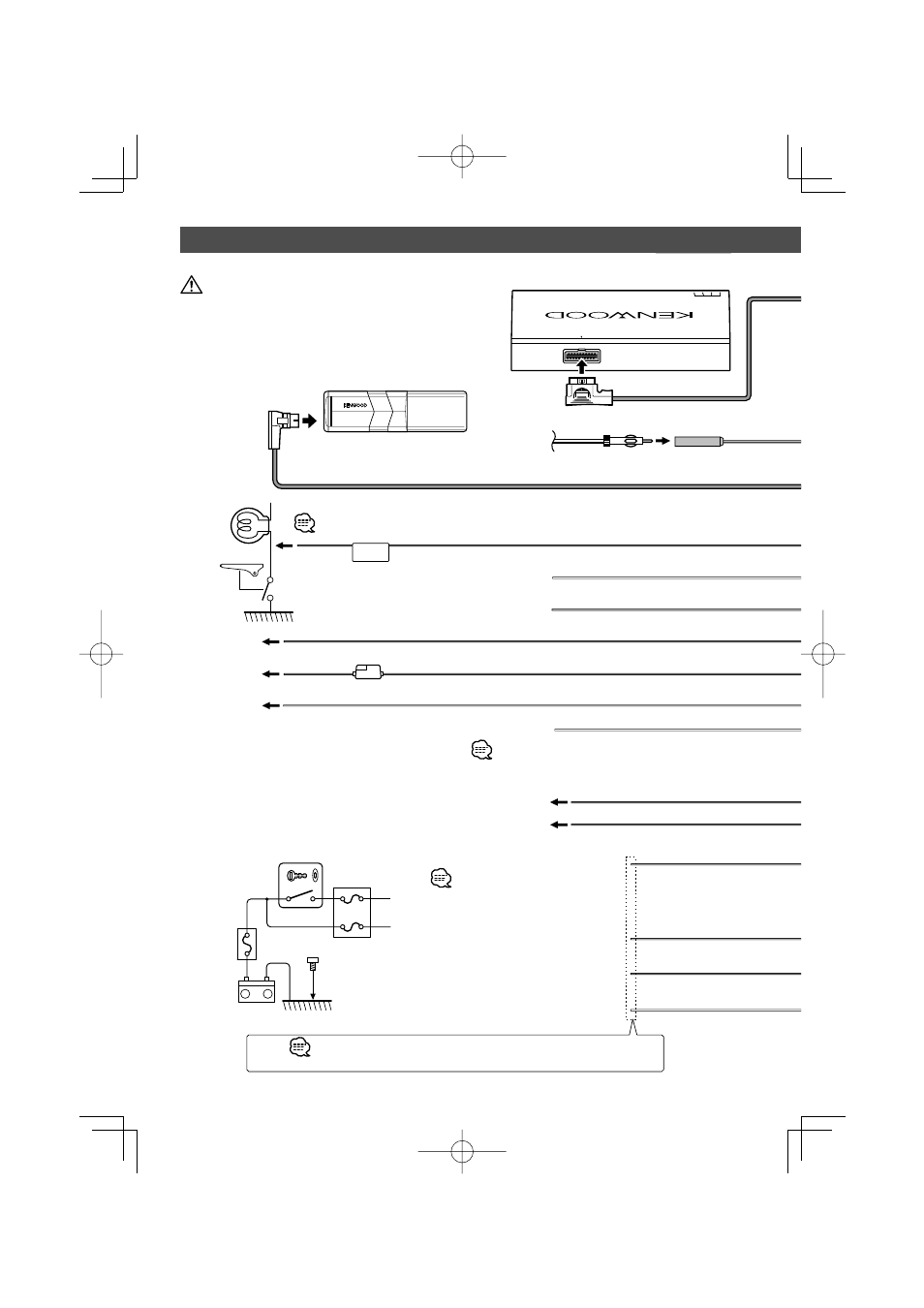

Conexões
TV ANTENNA INPUT
TO MONIT OR UNIT
B
C
B
C
PRK SW
– +
+
B
C
A
A
Se ligar o cabo de ignição (vermelho) e o cabo de bateria
(amarelo) ao chassis do carro (massa), poderá causar um
curto circuito, que por sua vez pode originar um fogo. Ligue
sempre estes cabos à alimentação que passar pela caixa de
fusíveis.
Cabo (incluído no carregador de discos)
Cabo da antena
Entrada da antena
FM/AM
Ligue à cablagem do interruptor de detecção de travão de
estacionamento do veículo utilizando o conector de relé fornecido.
Para a cablagem do farol de marcha-atrás da viatura
Para o comutador de controle de luz do carro
Cabo do sensor de marcha-atrás (Rosa)
Para segurança, assegure-se de ligar o sensor do estacionamento.
Cabo de controlo do atenuador de
iluminação (Laranja/Branco)
Ao usar o amplificador de potência opcional,
ligue ao seu terminal de controle de energia.
Para o terminal "EXT.AMP.CONT." do
amplificador que tenha a função de controlo do
amplificador externo.
Sintonizador TV (opcional)
Cabo do sensor de estacionamento (Verde)
Cabo de bateria
(Amarelo)
Fio terra (Preto) - (para o chassis do carro)
( 5A )
Cabo de ignição (Vermelho)
Se não tiver sido feita nenhuma conexão, não deixe o
cabo fora da patilha.
Entrada de controlo remoto de
volante (Azul Claro/Amarelo)
Para o controlo remoto do volante
Liga-se ao terminal que está ligado à terra quando o
telefone toca e durante a comunicação.
Dependendo do tipo de antena que estiver
usando, ligue ou ao terminal de controle do motor
da antena, ou ao terminal de energia para reforçar
o amplificador da antena do tipo filme.
Cabo de bateria (Amarelo)
Fio terra (Preto) - (para o chassis do carro)
Se não tiver sido feita nenhuma conexão, não deixe o cabo fora da patilha.
Fio de emudecimento
(Castanho)
Fio de controlo da
antena eléctrica
(Azul)
Cabe de controle de
potência
(Azul/Branco)
Fio de controlo do
amplificador externo
(Rosa/Preto)
Para ligar o sistema de navegação Kenwood,
consulte o seu manual de navegação.
Comutador
da chave de
ignição
ACC
Caixa de
fusíveis do
carro
(fusível
principal)
Bateria
Caixa de
fusíveis do
carro
Carregador de discos etc. (opcional)
