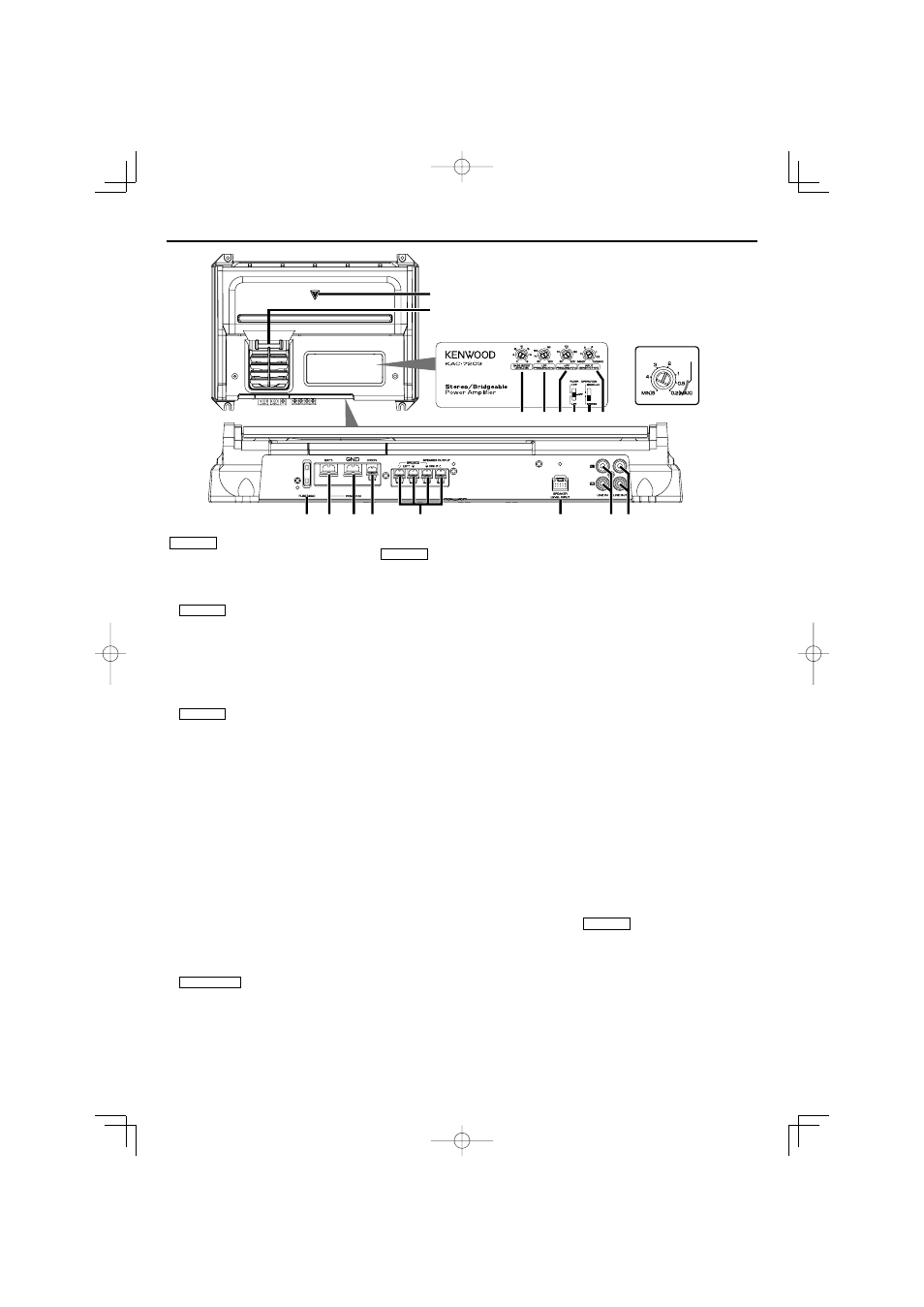

Contrôles
REMARQUE
Le panneau de commande se situe sous
l’enjoliveur. Retirez le couvercle pour accéder aux
commandes de réglage. (Voir page 9)
1 FUSIBLE (40 A × 1)
REMARQUE
Si vous ne trouvez pas de fusible de calibre
adéquat dans le commerce, etc., contacter votre
agent Kenwood.
2 Borne BATT (alimentation)
3 Borne GND (masse)
4 Borne P.CON (fil de commande
d’alimentation)
Commande l’unité ON/OFF.
REMARQUE
Commande l’unité d’alimentation. Assurez-vous
de le connecter à l’ensemble des différents
systèmes.
5 Bornes SPEAKER OUTPUT
• Connexions stéréo:
Pour utiliser l’appareil comme amplificateur
stéréo, des connections stéréo doivent être
utilisées.
Les haut-parleurs à connecter doivent avoir une
impédance de 2 ohms ou supérieure. Lorsque
plusieurs haut-parleurs doivent être connectés,
s’assurer que l’impédance combinée soit de 2
ohms ou supérieure pour chaque canal.
• Connexions en pont:
Pour l’utilisation de l’appareil comme
amplificateur monophonique à haute puissance
de sortie, des connections en pont doivent
être utilisées. (Faire les connexions aux bornes
SPEAKER OUTPUT du canal gauche (LEFT)
9 et
du canal droit (RIGHT) ·.)
Les haut-parleurs à connecter doivent avoir une
impédance de 4 ohms ou supérieure. Lorsque
plusieurs haut-parleurs doivent être connectés,
s’assurer que l’impédance combinée soit de 4
ohms ou supérieure.
2ATTENTION
La puissance admissible par les haut-parleurs
doit être au moins égale à la puissance de sortie
de l'amplificateur. Dans le cas contraire, une
anomalie de fonctionnement peut survenir.
6 Borne SPEAKER LEVEL INPUT
REMARQUE
• La puissance de sortie maximum de l'autoradio
stéréo d'origine ne doit pas dépasser 40W.
• Ne raccorder pas les bornes de sortie de
haut-parleur d'un amplificateur de puissance
(Optionnel) aux bornes d'entrée de haut-parleur
de cet appareil car ce dernier risquerait d'être
endommagé ou de mal fonctionner.
• Ne pas raccorder des câbles ou conducteurs
à la fois aux prises de sortie pour câble RCA et
aux prises d'entrée de haut-parleur car l'appareil
risquerait d'être endommagé ou de mal
fonctionner.
• Raccorder le fil de commande de l'alimentation
à un point d'alimentation mis sous et hors
tension par la clé de contacteur du véhicule
(ligne ACC). Avec ce type de raccordement, la
mise sous/hors tension de l'autoradio stéréo
d'origine peut produire un bruit parasite.
7 Borne d'entrée de ligne (LINE IN)
8 Sortie de ligne (LINE OUT)
Le signal entrant du terminal d’entrée de ligne
constitue la sortie.
9 Indicateur Power
Lorsque l’alimentation est activée, l’indicateur
POWER s’illumine.
Si l’indicateur POWER ne s’illumine pas lorsque
l’alimentation est activée, la fonction de
protection pourrait se déclencher. Vérifier s’il y a
un problème. (Voir page 8)
0 Éclairage
! Commande BASS BOOST LEVEL
Règle le niveau de basse fréquence devant être
compensé.
@Commande LPF FREQUENCY
Cette commande permet de préciser la
fréquence de coupure quand le commutateur
"FILTER" est sur la position "LPF".
# Commande HPF FREQUENCY
Cette commande permet de préciser la
fréquence de coupure quand le commutateur
"FILTER" est sur la position "HPF".
$ Commutateur FILTER
Ce commutateur permet d'effectuer un filtrage
des graves, ou des aigus, appliqués vers les haut-
parleurs.
• Position HPF (Filtre passe-haut):
Le filtre laisse passer les fréquences supérieures
à la fréquence précisée au moyen de la
commande "HPF FREQUENCY".
• Position OFF :
Le filtre n'agit pas, autrement dit tout le spectre
des fréquences est présent en sortie.
• Position LPF (Filtre passe-bas):
Le filtre laisse passer les fréquences inférieures
à la fréquence précisée au moyen de la
commande "LPF FREQUENCY".
La sortie d'enceinte est commutée
automatiquement sur monaural (G+D).
% Commutateur OPERATION
Ce commutateur permet de choisir le mode de
fonctionnement de l’amplificateur.
• Position STEREO:
L'amplificateur peut être utilisé en tant
qu'amplificateur stéréo.
• Position MONO(Lch):
Seul le signal présent à l’entrée de la voie
gauche est amplifié. Utiliser cette position
et effectuer les pontages pour disposer d’un
amplificateur monaural de plus forte puissance.
(Le signal d'entrée droite n'est pas reproduit.)
^ Commande INPUT SENSITIVITY
(sensibilité d’entrée)
Régler cette commande en fonction du niveau
de sortie du préampli de l'unité centrale ou du
niveau de sortie maximum de l'autoradio stéréo
d'origine.
Reportez-vous au schéma ci-contre pour
référence.
REMARQUE
A propos du niveau de sortie du préampli ou du
niveau de puissance maximum, se reporter aux
du manuel d'instructions de
l'unité centrale.
