KITCHENAID W10291426A User Manual
Page 67
67
REMARQUES :
■
Les dimensions indiquées sont les dimensions réelles du
produit et peuvent ne pas refléter les dimensions
nécessaires d'installation des panneaux.
■
Le panneau latéral doit avoir une épaisseur minimale d'au
moins ½" (1,27 cm) pour éviter le gauchissement.
■
Si la profondeur de l'ouverture est de 25" (63,5 cm) ou
plus, vous voudrez peut-être installer une tringle d'appui
sur le mur arrière.
Réfrigérateur
Garnitures latérales

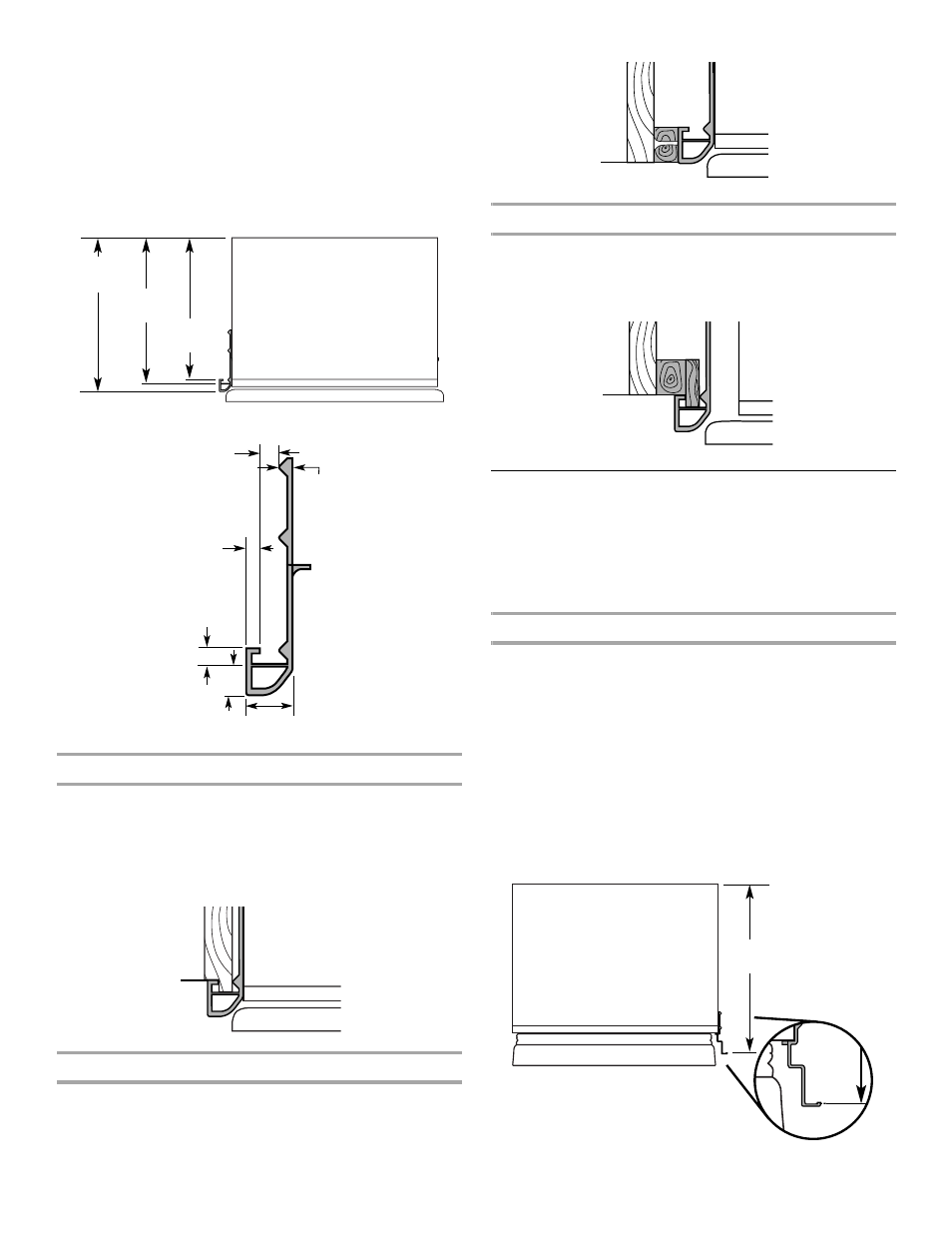

Dimensions pour un panneau inséré
1. Mesurer la distance du point A (tel qu'illustré) à la paroi arrière.
Ajouter
⁷⁄₃₂" (5,6 mm) à cette mesure pour que le panneau
latéral entre dans la garniture.
2. Si le panneau a plus de ¼" (6,35 mm) d'épaisseur, usiner la
rive avant du panneau latéral pour que l'insertion soit
possible.
Dimensions pour un panneau en affleurement
1. Mesurer la distance du point A (tel qu'illustré) à la paroi arrière.
2. Fixer la tringle d'appui avec une vis ou un adhésif compatible
avec l'aluminium et le bois.
Dimensions pour un panneau inséré en retrait
1. Mesurer la distance du point A (tel qu'illustré) à la paroi arrière.
2. Usiner la rive avant de la tringle d'appui ou installer une
planchette de ¼" (6,35 mm) pour la rétention du panneau
dans la garniture latérale de la caisse.
Panneaux latéraux personnalisés de la
Série Overlay
Des panneaux latéraux personnalisés peuvent être nécessaires
lorsqu'il n'y a pas suffisamment d'espace pour avoir des placards
des deux côtés du réfrigérateur ou lorsque le réfrigérateur est
placé à l'extrémité d'une enfilade de placards. Vous avez le choix
d'installer un panneau inséré ou inséré en retrait.
Dimensions du réfrigérateur et des garnitures latérales
La largeur et la hauteur du panneau latéral sont déterminées en
fonction du type d'installation prévu.
REMARQUES :
■
Les dimensions indiquées sont les dimensions réelles du
produit et peuvent ne pas refléter les dimensions
nécessaires d'installation des panneaux.
■
Le panneau latéral doit avoir une épaisseur minimale d'au
moins ½" (1,27 cm) pour éviter le gauchissement.
■
Si la profondeur de l'ouverture est de 25" (63,5 cm) ou
plus, vous voudrez peut-être installer une tringle d'appui
sur le mur arrière.
Réfrigérateur
24
¹⁄₈
"
(61,3 cm)
23
¹⁄₂
"
(59,7 cm)
23
¹¹⁄₁₆
"
(60,3 cm)
¹¹⁄₆₄
"
(4,5 mm)
¹⁄₄
"
(6,35 mm)
³⁄₁₆
"
(4,7 mm)
⁷⁄₃₂
"
(5,5 mm)
¹³⁄₃₂
" (10 mm)
⁵⁄₈
"
(15,7 mm)
A
A
A
23
¹¹⁄₁₆
"
(60,16 cm)
Recouvrement
