Page 60
60
Série Overlay - Panneau de porte et placard - espace libre
Lors de la conception des panneaux de porte personnalisés et des placards adjacents, on doit veiller à ménager l’espace libre suffisant
pour la manœuvre d’ouverture des portes. Si le réfrigérateur doit être installé à proximité du mur, voir à la page suivante “Ouverture de
la porte à 90°”.
Lorsque les portes sont fermées, la surface frontale du réfrigérateur sera légèrement en saillie par rapport aux placards adjacents.
1
/
4
" (6,35 mm)
3
/
4
" (1,9 cm)
1" (2,5 cm)
1
/
2
" (1,3 cm)
1"
1
1
/
4
"
1
1
/
2
"
1"
(2,5 cm)
1
(3,2 cm)
1
/
4
"
1
(3,8 cm)
1
/
2
"
1
/
2
"
(2,5 cm)
(3,2 cm)
(3,8 cm)
(1,3 cm)
3
/
4
"
(1,9 cm)
REMARQUE : Pour un modèle de la série
Overlay, façonner (à la toupie) un arrondi sur
les panneaux de porte personnalisés sur au
moins la moitié de l'épaisseur du panneau, si
on souhaite ouvrir la porte à un angle de 130˚.
Voir “Ajustement des portes”.
Panneau
d’espacement
Garniture latérale
du réfrigérateur
Po
rt
e
Charnière
P
anneau d’appui
P
anneau décoratif

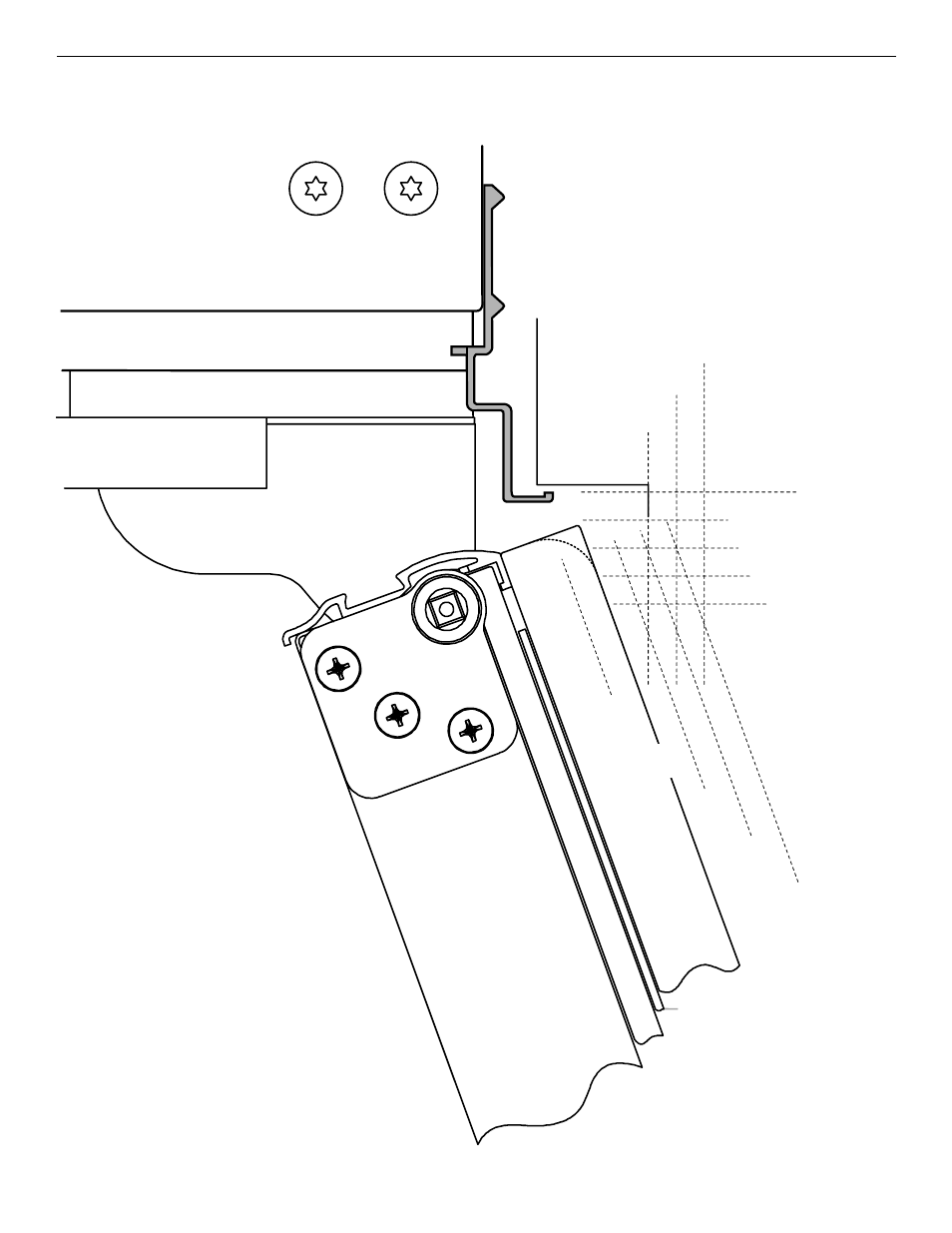

Angle d’ouverture de 110˚
Taille réelle
Séparation entre
réfrigérateur et placard
REMARQUE :
Ménager un
dégagement de
¹⁄₂
"
(1,3 cm) entre le
panneau décoratif et
le placard.
Placard
