65
Panneaux personnalisés de la Série Classic
Si vous prévoyez d'installer des panneaux personnalisés en bois,
vous devrez les créer vous-même ou consulter un ébéniste ou
menuisier qualifié. Voir les dessins dimensionnels pour les
spécifications des panneaux.
IMPORTANT : Les panneaux de poids supérieur au poids
recommandé risquent d'endommager le réfrigérateur.
REMARQUE : Les dimensions indiquées ont une tolérance de
(
±) ¹⁄₁₆" (1,5 mm). Les panneaux dont l'épaisseur est supérieure à
¹⁄₄" (6,35 mm) doivent faire l'objet d'un usinage. Si l'épaisseur des
panneaux est inférieure à ¹⁄₄" (6,35 mm), installer un panneau de
remplissage entre les portes et les panneaux décoratifs.

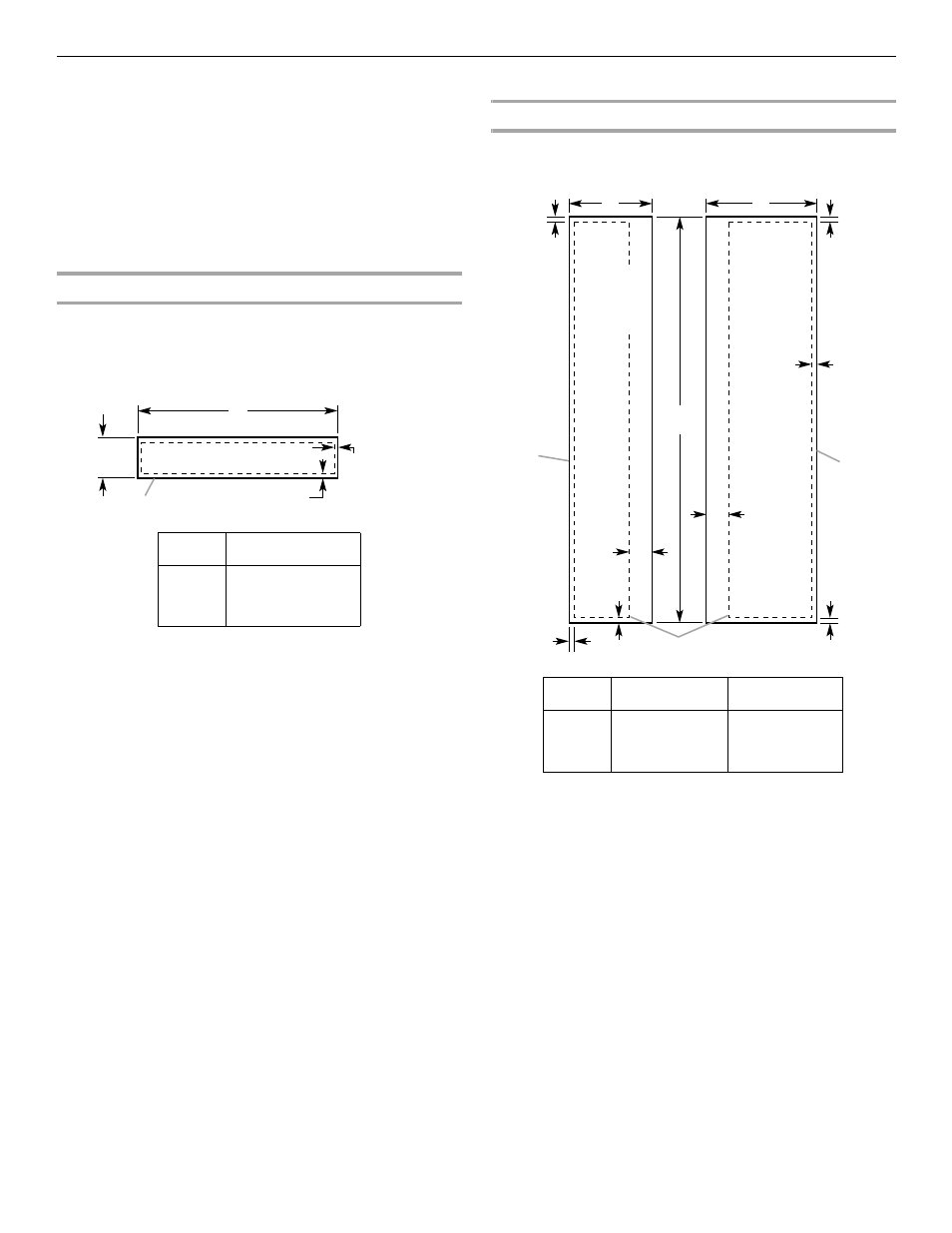

Panneau de la grille supérieure
Le panneau de la grille supérieur ne doit pas peser plus de 10 lb
(4,5 kg).
REMARQUE: Les lignes pointillées sur l'illustration représentent
l'emplacement et les écarts des panneaux en bois érigés sur le
réfrigérateur..
Panneaux de porte pour modèles sans distributeur
Le panneau du congélateur ne doit pas peser plus de 40 lb
(18,1 kg). Le panneau du réfrigérateur ne doit pas peser plus de
50 lb (23 kg).
REMARQUES :
■ Si l'on utilise la poignée standard, le décalage du côté
poignée pour les deux panneaux doit être de 3¼” (8,25 cm) en
prévision d'un dégagement pour les doigts.
■ Si l’on utilise une poignée prolongée, le décalage du côté
poignée pour les deux panneaux doit être de
⁷⁄₁₆" (1,1 cm).
Veiller à ce que l’emplacement du réfrigérateur permette aux
portes avec poignées prolongées de s'ouvrir à 90 degrés. Voir
“Dimensions pour le pivotement des portes”.
■ Les lignes en pointillé à l’illustration représentent
l’emplacement et les décalages du panneau de bois en relief.
Modèle A
36
42
48 34
¹⁄₄" (87,0 cm)
40 ¹⁄₄" (102,2 cm)
46
¹⁄₄" (117,5 cm)
A
7"
(17,78 cm)
Décalages supérieur
et inférieur
¹¹⁄₁₆
" (1,75 cm)
Décalages latéraux
⁷⁄₁₆
" (1,11 cm)
Contreplaqué de
¹⁄₄
" d'épaisseur
Modèle A B
36
42
48 14 ¹⁄₄" (36,2 cm)
16
³⁄₄" (42,6 cm)
19 ¹⁄₄" (48,9 cm)
19 ¹⁄₄" (48,9 cm)
22
³⁄₄" (57,8 cm)
26 ¹⁄₄" (66,7 cm)
Porte du
congélateur
(sans
distributeur)
B A
Porte du
réfrigérateur
70
⁷⁄₁₆
"
(178,9 cm)
¹⁄₂
"
(1,27 cm)
¹⁄₂
"
(1,27 cm)
¹⁄₂
"
(1,27 cm)
¹⁄₂
"
(1,27 cm)
⁷⁄₁₆
"
(1,1 cm)
⁷⁄₁₆
"
(1,1 cm)
Contreplaqué
de
¹⁄₄
"
d'épaisseur
3
¹⁄₄
"
(8,3 cm)
Emplacement et décalages
du panneau de bois surélevé
3
¹⁄₄
"
(8,3 cm)
Contreplaqué
de
¹⁄₄
"
d'épaisseur
