38

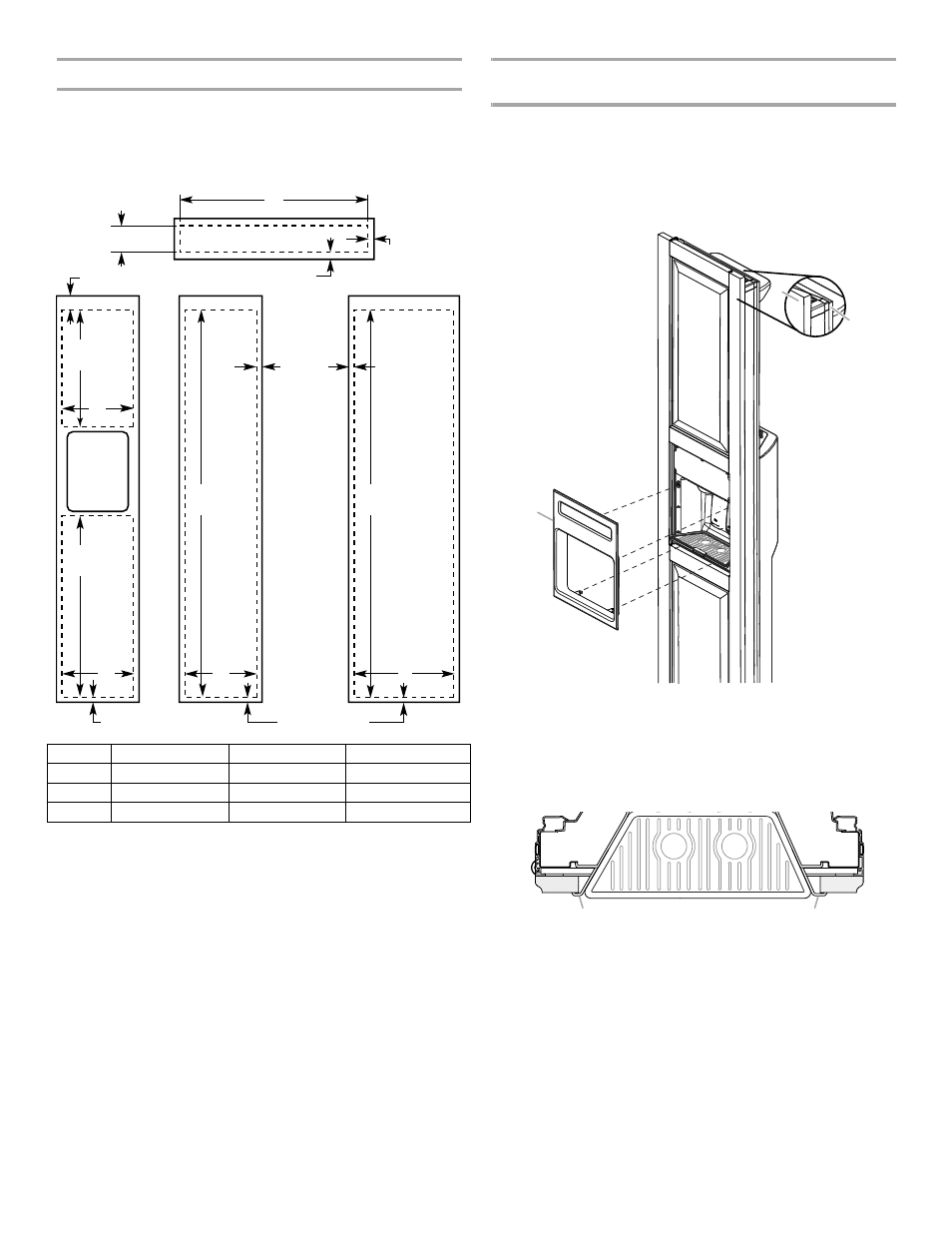

Paneles de soporte
NOTAS:
■ Las líneas punteadas representan el lugar donde se deben
colocar los paneles de soporte en los paneles recubiertos.
■ La ilustración muestra los paneles de soporte colocados en
los revestimientos decorativos.
Marco del despachador
(solamente en modelos con despachador)
El marco del despachador se sujeta al panel con 4 tornillos.
Para quitar el marco del despachador:
1. Saque los cuatro tornillos que sujetan el marco.
2. Jale el marco del despachador del panel decorativo.
3. Para volver a colocar el marco, sosténgalo sobre el panel y
vuelva a colocar los tornillos.
El marco del despachador sobresale del área de corte del
despachador por
⁵⁄₁₆" (0,78 cm) en cada lado y ¹⁄₂" (1,27 cm) en la
parte superior e inferior.
Modelo D E F
36 14 ¹/₄" (36,20 cm) 19¹/₄" (48,90 cm) 33³/₄" (85,73 cm)
42 16
³/₄" (42,55 cm) 22³/₄" (57,79 cm) 39³/₄" (100,97 cm)
48 19 ¹/₄" (48,90 cm) 26¹/₄" (66,68 cm) 45³/₄" (116,21 cm)
Saliente inferior
¹⁄₈
" (3,2 mm)
Saliente inferior
¹⁄₈
" (3,2 mm)
A
A B A
C
6
³⁄₁₆
"
(15,7 cm)
Saliente lateral
¹⁄₂
" (12,7 mm)
Saliente superior
1
⁵⁄₈
" (4,13 cm)
Saliente inferior
¹⁄₂
" (1,27 cm)
22"
(55,9 cm)
33
¹⁄₄
"
(84,5 cm)
70
¹⁄₂
"
(179,1 cm)
70
¹⁄₂
"
(179,1 cm)
Saliente
del lado
de la manija
¹⁄₄
"
(6,4 mm)
A. Panel decorativo
B. Puerta del refrigerador
C. Marco del despachador
A. Sobresale
¹⁄₂" (1,27 cm)
A
B
C
A A
