Français 9

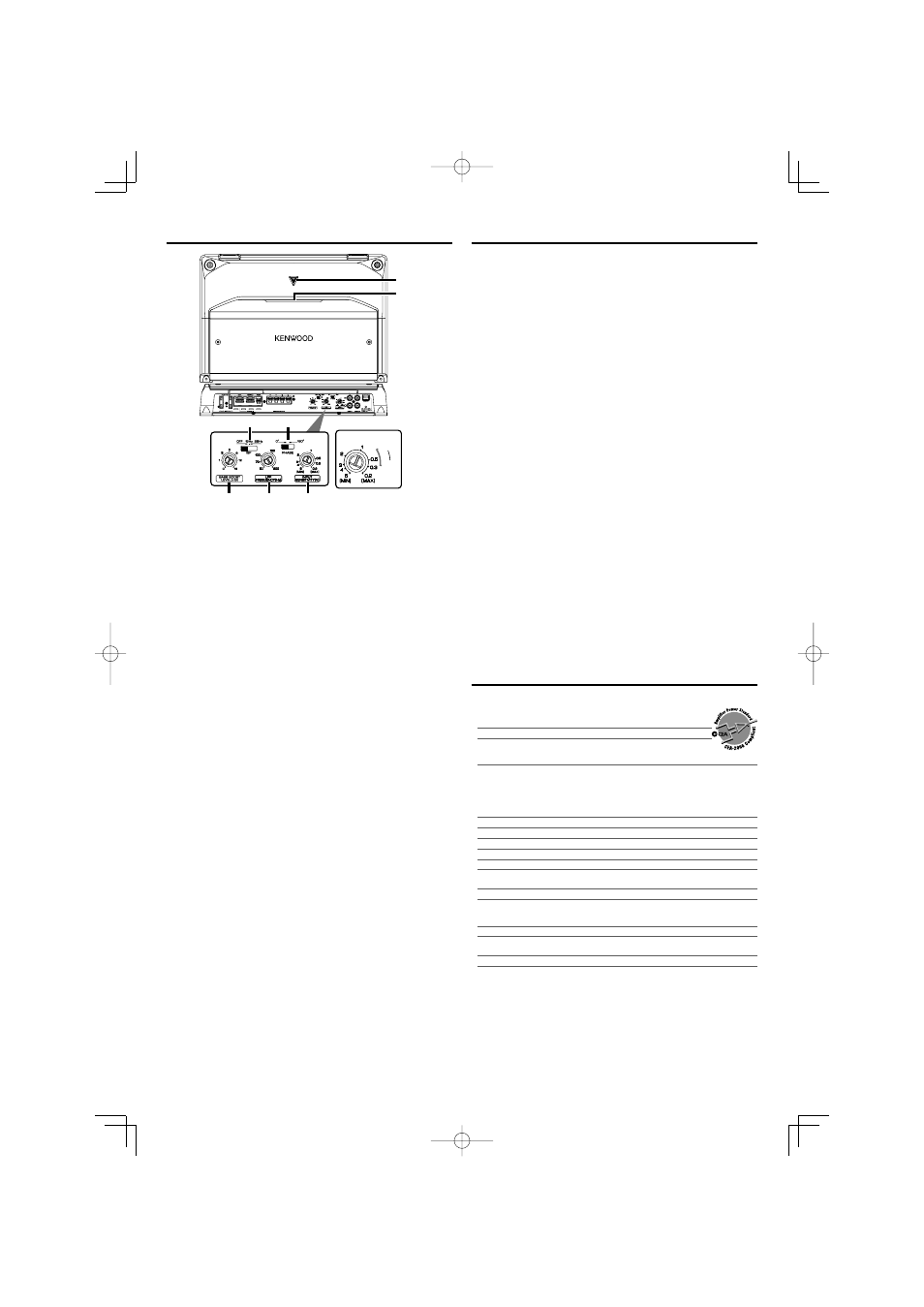

Contrôles
1 Indicateur Power
Lorsque l’alimentation est activée, l’indicateur POWER s’illumine.
Si l’indicateur POWER ne s’illumine pas lorsque l’alimentation est activée, la
fonction de protection pourrait se déclencher. Vérifier s’il y a un problème.
Reportez-vous à (page 7).
2 Éclairage
3 Commutateur ISF (filtre infrasonore)
Les fréquences très graves que même un haut-parleur d'extrêmes graves n'est
pas en mesure de reproduire, génèrent des oscillations parasites qui altèrent
les sons audibles et les déforment, etc. En plaçant le commutateur sur la
position "15Hz" ou "25Hz", vous mettez en service le filtre passe-haut ayant
une de ces valeurs pour fréquence de coupure.
Cette disposition permet d'accroître les performances des haut-parleurs qui
ne sont plus tenus de reproduire des vibrations inutiles puisqu'elles ne sont
pas perçues par l'oreille.
4 Commutateur PHASE
Lorsque cet interrupteur est sur "180°" (Inverse), la phase de sortie du haut-
parleur est inversée.
5 Commande BASS BOOST LEVEL
Règle le niveau de basse fréquence devant être compensé.
6 Commande LPF (Filtre passe-bas) FREQUENCY
Cette commande permet de régler la bande de fréquence en sortie de cet
appareil.
7 Commande de la sensibilité d'entrée
Régler cette commande en fonction du niveau de sortie du préampli de
l'unité centrale ou du niveau de sortie maximum de l'autoradio stéréo
d'origine.
Reportez-vous au schéma ci-contre pour référence.
30 30
t
r s
u v
p
q
v
40W
15W
Guide de dépannage
Ce qui peut apparaître comme un mauvais fonctionnement de votre
appareil n’est peut-être que le résultat d’une mauvaise opération ou d’une
mauvaise connexion. Avant d’appeler un centre de service, vérifiez d’abord
dans le tableau suivant les problèmes possibles.
Absence de sons. (Fusible grillé.)
✔ Les câbles d’entrée (ou de sortie) sont débranchés.
☞ Branchez les câbles d’entrée (ou de sortie).
✔ Le circuit de protection peut être actionné.
☞ Vérifiez les raccordements en se reportant au paragraphe
protection>.
✔ Le volume est trop fort.
☞ Remplacez le fusible et utilisez un niveau de volume plus faible.
✔ Les fils de raccordement de l'enceinte sont en court-circuit.
☞ Après avoir vérifié le câble d'enceinte et réparé la cause du court-circuit,
remplacez le fusible.
Niveau de sortie trop faible (ou trop fort).
✔ La commande de réglage de la sensibilité d’entrée n’est pas amenée sur la
bonne position.
☞ Faire le réglage correctement en se reportant aux indications données en
.
La qualité sonore est mauvaise. (Le son est distordu.)
✔ Les câbles de haut-parleur ont été raccordés en inversant la polarité 9 /·.
☞ Raccordez correctement en respectant les indications 9 et · des bornes
et des câbles.
✔ Un câble d'enceinte est pincé par une vis dans la carrosserie de la voiture.
☞ Rebranchez le câble d'enceinte en évitant tout pincement
✔ Les commutateurs ne sont peut-être pas positionnés comme il convient.
☞ Positionner les commutateurs en tenant compte des indications fournies
aux paragraphes .
Spécifications
CEA-2006
Puissance Nominale de Sortie Primaire (RMS
Watts par canal @ 4 ohms, 1 % THD+N)
500 W × 1
Taux signal/bruit (référence : 1 Watt/4 ohms) 75 dBA
Section audio
Puissance de sortie max. 1800 W × 1
Puissance de sortie nominale (+B = 14,4 V)
(4 Ω) (20 Hz – 200 Hz, 0,5 % THD) 500 W × 1
(4 Ω) (DIN45324, +B = 14,4 V) 500 W × 1
(2 Ω) (100 Hz, 0,8 % THD) 900 W × 1
(1 Ω) ≥ 900 W × 1
Réponse en fréquence (+0, –3 dB) 5 Hz – 200 Hz
Sensibilité (puissance nominale) 0,2 V – 5,0 V
Impédance d’entrée 10 kΩ
Taux de Signal/Bruit 100 dB
Fréquence du filtre passe-bas (-24 dB/oct.) 50 – 200 Hz (variable)
Fréquence de coupure du filtre infrasonore
(-18 dB/oct.)
15 / 25 Hz
Circuit d’amplification des basses (40 Hz) 0 – +18 dB (variable)
Général
Tension de fonctionnement 14,4 V (11 – 16V admissible)
Courant absorbé 55 A
Taille d’installation (L × H × P) 350 Ч 59 Ч 238 mm
13 / Ч 2 / Ч 9 / pouce
Masse 3,4 kg (7,5 lbs)
* Les spécifications sont sujettes à changements sans notification.
