Identifiera delar och kontroller – Sony CPD-E500E User Manual
Page 117
5
SE

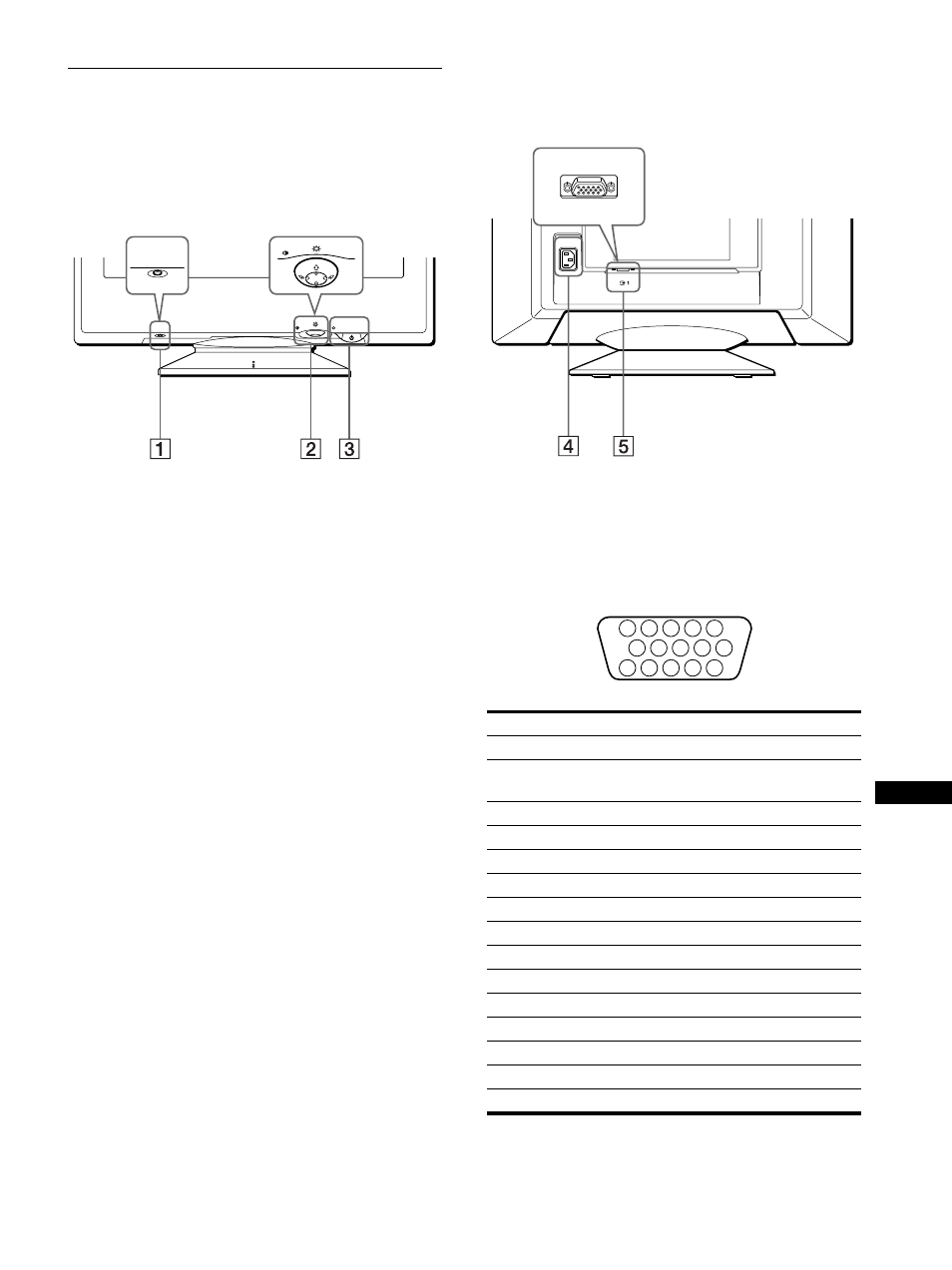

Identifiera delar och kontroller
Se sidorna inom parenteser för mer information.
1
1
1
1
Återställningsknapp (RESET) (sidan 14)
Med denna knapp kan du återställa justeringarna till
fabriksinställningarna.
2
2
2
2
Menyknapp (sidan 9)
Menyknappen används för att öppna menyerna och göra
justeringar av bildskärmens inställningar som ljusstyrka eller
kontrast.
3
3
3
3 1
(ström) brytare och indikator (sidorna 7, 14, 18)
Med denna knapp slår du på och av bildskärmen.
Strömindikatorn lyser med grönt sken då bildskärmen slås på.
När bildskärmen är i strömsparläge lyser lampan med orange
eller omväxlande orange och grönt sken.
4
4
4
4
Strömanslutning (sidan 6)
Via denna anslutning kopplar du in strömmen till
bildskärmen.
5
5
5
5
Anslutning för videoingång (HD15) (
y
1) (sidan 6)
Via denna anslutning kan du använda RGB videosignaler
(0,700 Vp-p, positiv) och synksignaler.
* DDC (Display Data Channel) är en standard för VESA.
MENU
RESET
MENU
RESET
(HD15)
AC IN
Baksida
Framsida
baksida
framsida
Stift nr.
Signal
1
Röd
2
Grön
(Synk på grön)
3
Blå
4
ID (jord)
5
DDC-jord*
6
Röd jord
7
Grön jord
8
Blå jord
9
DDC + 5 V*
10
Jord
11
ID (jord)
12
Dubbelriktad data (SDA)*
13
H. Synk
14
V. Synk
15
Dataklocka (SCL)*
5 4
3 2 1
6
7
8
9
10
11
12
13
14
15
