7

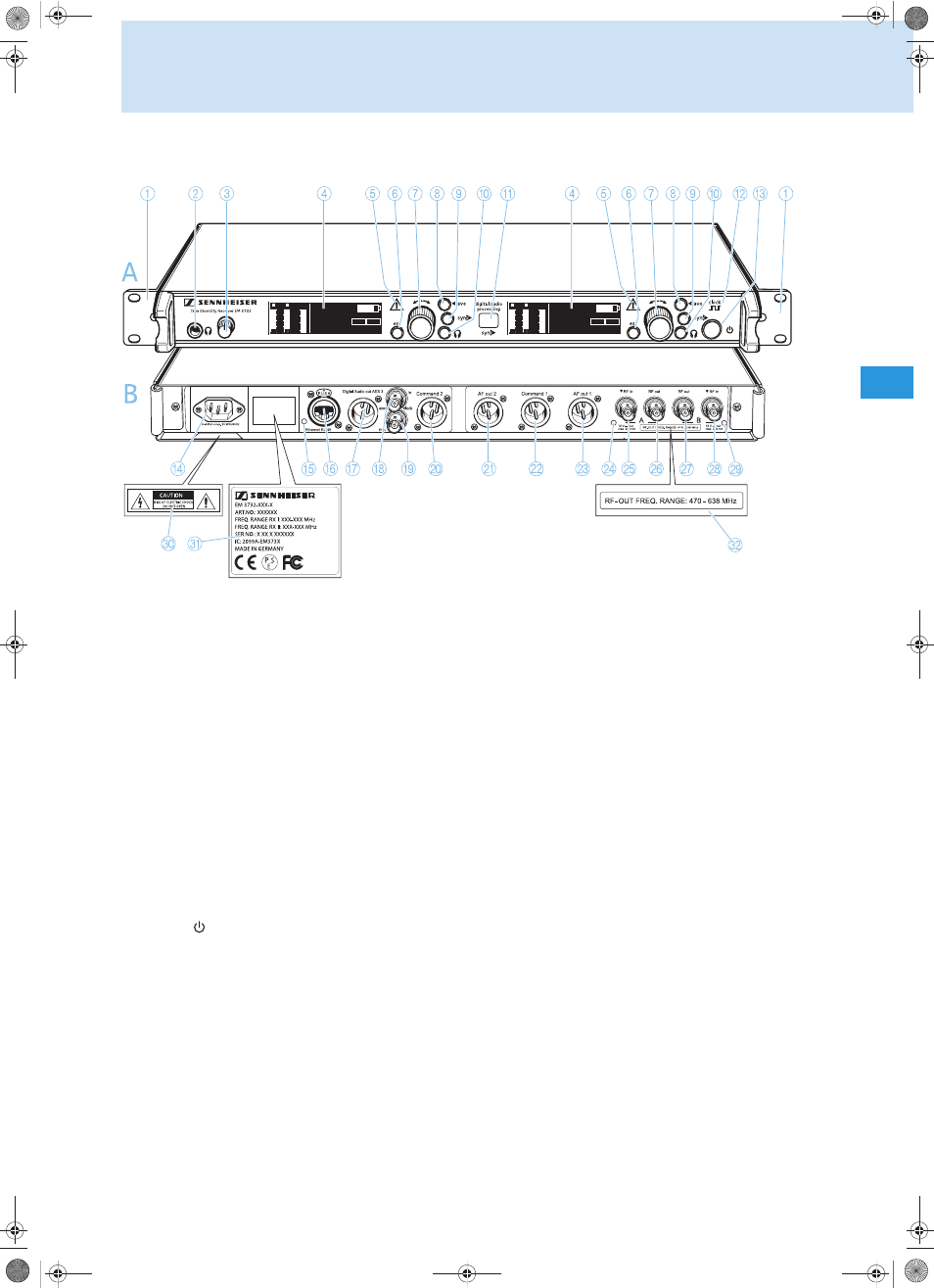

Vue d'ensemble des éléments de commande
Vue d'ensemble des éléments de commande
*) Sur les récepteurs doubles, les sorties audio portant le numéro “1” émettent le signal audio du récepteur
gauche (vu de l'avant) ; les sorties audio portant le numéro “2” émettent le signal audio du récepteur droit.
300
100
30
10 10
50
100
PEAK
μV
RF % DEV M H z
790.800
03.03 BANK
CH
A B
COM AF
300
100
30
10 10
50
100
PEAK
μV
RF % DEV M H z
790.800
03.03 BANK
CH
A B
COM AF
A Vue avant
1 Equerre de montage
2 Prise jack 6,3 mm pour casque
3 Réglage du volume sonore pour casque
4 Ecran (voir page suivante)
5 Voyant d'avertissement en cas de problème
6 Touche esc , rétroéclairée
7 Molette de sélection
8 Touche save , rétroéclairée
9 Touche sync , rétroéclairée
0 Touche casque, rétroéclairée
(sauf sur le récepteur simple EM 3731)
A Interface infrarouge
B Témoin de la synchronisation externe avec
l'horloge universelle
C Touche , rétroéclairée
B Vue arrière
D Fiche secteur, 3 pôles
E LED transmission des données par LAN
F Prise RJ 45 pour LAN
G Prise XLR 3 (mâle) pour sortie audio numérique,
numérique-symétrique, AES3
H Prise BNC pour entrée d'horloge universelle (75 Ω)
I Prise BNC pour sortie de bouclage d'horloge universelle
(75
Ω)
J Prise XLR 3 (mâle) pour sortie Command 2*,
symétrique (uniquement pour les récepteurs doubles
EM 3732 Command)
K Prise XLR 3 (mâle) pour sortie audio AF out 2*,
symétrique (sauf pour récepteurs simples EM 3731)
L Prise XLR 3 (mâle) pour sortie Command 1*,
symétrique (uniquement pour les récepteurs doubles
EM 3732 Command)
M Prise XLR 3 (mâle) pour sortie audio AF out 1*,
symétrique
N LED alimentation “Booster” de l'entrée d'antenne A
O Prise BNC, entrée d'antenne A
(ANT A – RF in, DC OUT, 50
Ω)
P Prise BNC, sortie en cascade A
(ANT A – RF out)
Q Prise BNC, sortie en cascade B
(ANT B – RF out)
R Prise BNC, entrée d'antenne B
(ANT B – RF in, DC OUT, 50
Ω)
S LED alimentation “Booster” de l'entrée d'antenne B
T Plaque indication des dangers
U Plaque signalétique
V Plaque avec plage de fréquences pour le bouclage
