Messa in funzione
Montaggio frontale antenne
Per estrarre le prese delle antenne dalla parte anteriore del rack, è
necessario disporre del set di montaggio frontale delle antenne
GA 3030 AM, (accessorio opzionale) composto da:
y 2 prolunghe BNC, ognuna con una presa BNC avvitabile
W e un
connettore BNC [ ,
y 2 supporti Z ,
y 4 viti,
y 2 rondelle
Y ,
y 2 dadi X .
̈

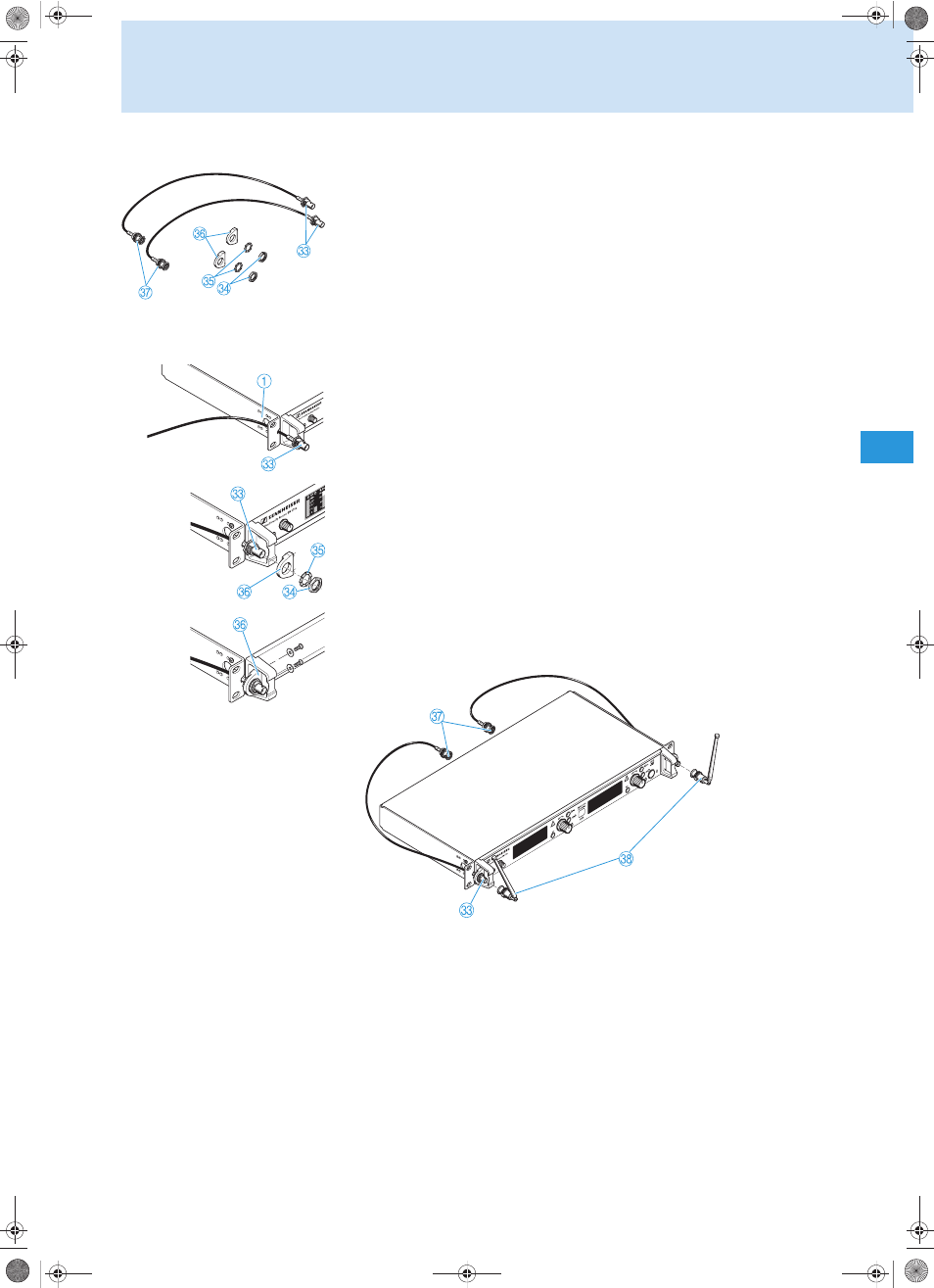

Svitare gli angolari di montaggio 1 dal rack.
̈
Passare il cavo BNC con il connettore BNC attraverso l'apertura
nell'angolare di montaggio come illustrato qui accanto.
̈
Avvitare i supporti Z con le rondelle fornite Y e i dadi X alle prese
BNC W .
̈
Fissare i due supporti Z con 2 viti ciascuno (non comprese nella
dotazione della fornitura) alle impugnature del ricevitore.
̈ Collegare i due connettori BNC [ alle prese BNC O e R del ricevitore.
̈ Inserire il ricevitore nel rack da 19".
̈
Riavvitare gli angolari di montaggio 1 al rack.
̈
Collegare quindi le antenne \ alle prese BNC W .
̈
Orientare le antenne verso l'alto formando una V.
