Panoramica degli elementi di comando
Panoramica degli elementi di comando
*) Le uscite audio contrassegnate da “1” nei ricevitori doppi emettono il segnale audio del ricevitore sinistro –
visto dal davanti; le uscite audio contrassegnate da “2” emettono il segnale audio del ricevitore destro.
300
100
30
10
10
50
100
PEAK
μV
RF
% DEV
M
H
z
790.800
03.03
BANK
CH
A
B
COM
AF
300
100
30
10
10
50
100
PEAK
μV
RF
% DEV
M
H
z
790.800
03.03
BANK
CH
A
B
COM
AF

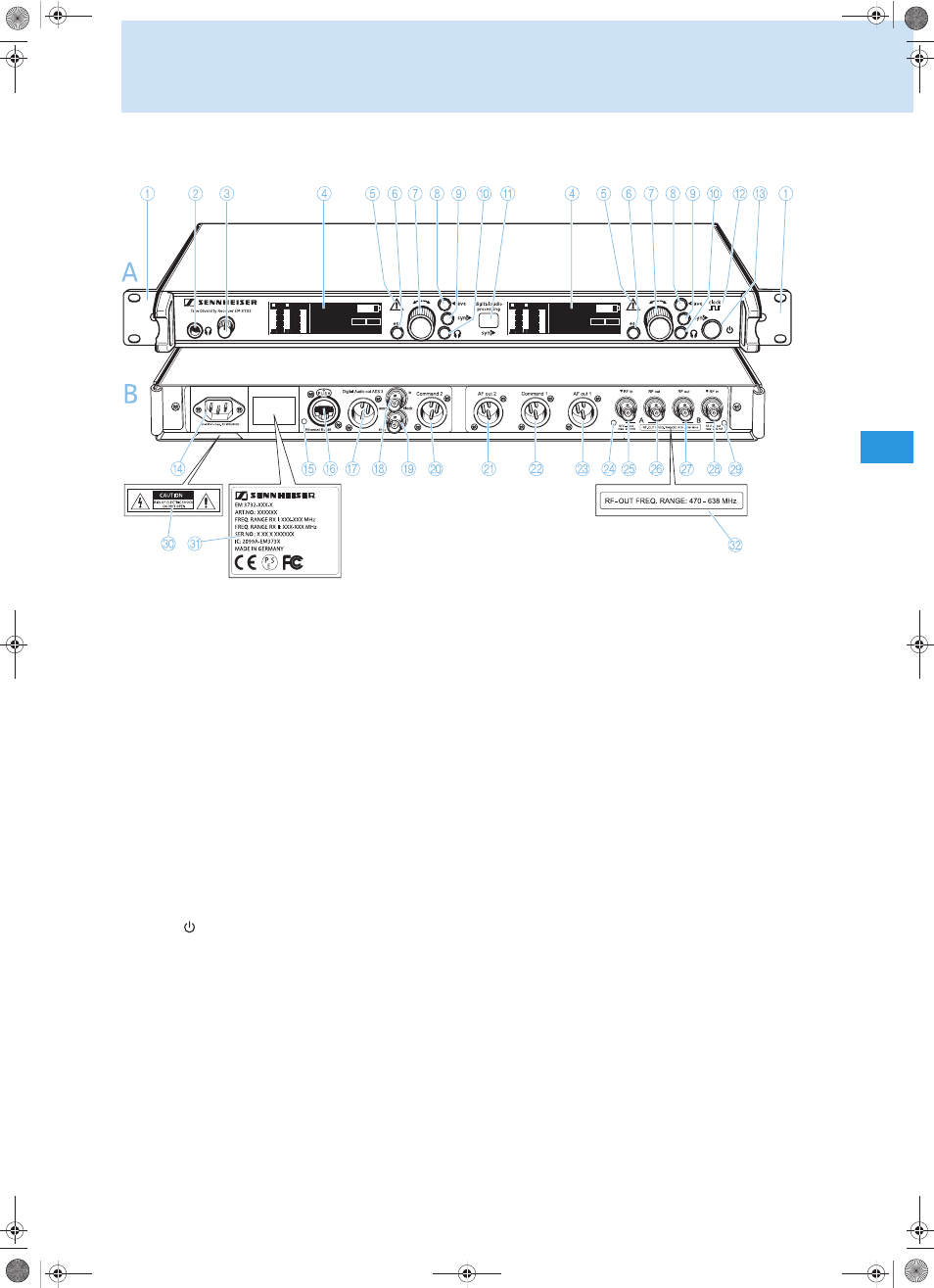

A Vista anteriore
1
Angoli di montaggio
2
Presa jack 6,3 mm per cuffie
3
Regolatore di volume per cuffie
4
display (vedere pagina seguente)
5
Indicazione di stato di errore
6
Il tasto
esc
si illumina
7
Jog Dial
8
Tasto
save
, retroilluminato
9
Tasto
sync
, retroilluminato
0
Tasto cuffie, retroilluminato
(tranne per ricevitori singoli EM 3731)
A
Interfaccia a infrarossi
B
Indicatore di sincronizzazione esterna
mediante Word Clock
C
Tasto ,
retroilluminato
B Vista posteriore
D
Connettore di rete tripolare
E
LED trasferimento dati LAN
F
Presa RJ 45 per LAN
G
Presa XLR-3 (male) per uscita audio digitale,
digitale simmetrica, AES3
H
Presa BNC per ingresso Word Clock (75
Ω)
I
Presa BNC per uscita loopthrough Word Clock (75
Ω)
J
Presa XLR-3 (male) per uscita Command 2*,
simmetrica (solo per ricevitori doppi EM 3732
Command)
K
Presa XLR-3 (male) per uscita audio AF out 2*,
simmetrica (tranne per ricevitori singoli EM 3731)
L
Presa XLR-3 (male) per uscita Command 1*,
simmetrica (solo per ricevitori doppi EM 3732
Command)
M
Presa XLR-3 (male) per uscita audio AF out 1*,
simmetrica
N
LED alimentazione Booster dell'ingresso antenna A
O
Presa BNC, ingresso antenna A
(ANT A – RF in, DC OUT, 50
Ω)
P
Presa BNC, uscita in cascata A
(ANT A – RF out)
Q
Presa BNC, uscita in cascata B
(ANT B – RF out)
R
Presa BNC, ingresso antenna B
(ANT B – RF in, DC OUT, 50
Ω)
S
LED alimentazione Booster dell'ingresso antenna B
T
Targhetta con indicazioni di pericolo
U
Targhetta
V
Targhetta con campo di frequenza per loopthrough
