Overzicht van de bedieningselementen
Overzicht van de bedieningselementen
*) De audio-uitgangen met het nummer “1” geven bij de dubbele ontvangers het audiosignaal van de – van
vooraf gezien – linker ontvanger door; de audio-uitgangen met het nummer “2” geven het audiosignaal van
de rechter ontvanger door.
300
100
30
10
10
50
100
PEAK
μV
RF
% DEV
M
H
z
790.800
03.03
BANK
CH
A
B
COM
AF
300
100
30
10
10
50
100
PEAK
μV
RF
% DEV
M
H
z
790.800
03.03
BANK
CH
A
B
COM
AF

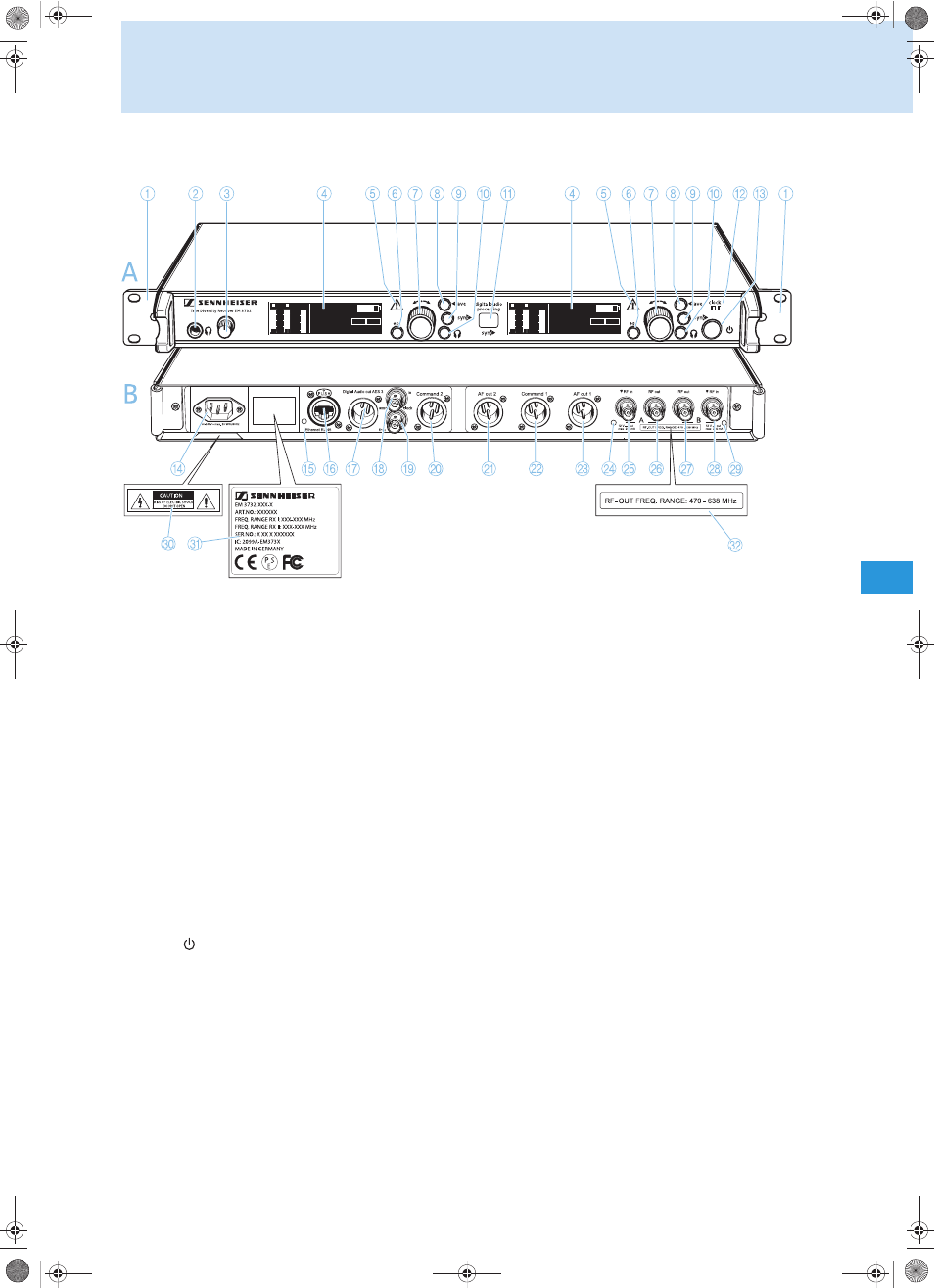

A Vooraanzicht
1
Montagebeugel
2
6,3-mm-jackplug voor hoofdtelefoon
3
Volumeregelaar voor hoofdtelefoon
4
Display (zie volgende pagina)
5
Waarschuwingesaanduiding voor
storingstoestand
6
Toets
esc
, op achtergrond verlicht
7
Jog-dial
8
Toets
save
, op achtergrond verlicht
9
Toets
sync
, op achtergrond verlicht
0
Toets hoofdtelefoon, op achtergrond verlicht
(niet bij enkele ontvanger EM 3731)
A
Infraroodinterface
B
Aanduiding voor externe Word-Clock-
synchronisatie
C
Toets
, op achtergrond verlicht
B achteraanzicht
D
Netstekker, 3-polig
E
LED LAN-data-overdracht
F
RJ 45-bus voor LAN
G
XLR-3-bus (male) voor digitale audio-uitgang,
digitaal-symmetrisch, AES3
H
BNC-bus voor Word-Clock-ingang (75
Ω)
I
BNC-bus voor Word-Clock-doorlusuitgang (75
Ω)
J
XLR-3-bus (male) voor Command-uitgang 2*,
symmetrisch (alleen bij dubbele ontvanger
EM 3732 Command)
K
XLR-3-bus (male) voor audio-uitgang AF out 2*,
symmetrisch (niet bij enkele ontvanger EM 3731)
L
XLR-3-bus (male) voor Command-uitgang 1*,
symmetrisch (alleen bij dubbele ontvanger
EM 3732 Command)
M
XLR-3-bus (male) voor audio-uitgang AF out 1*,
symmetrisch
N
LED booster-voeding van de antenne-ingang A
O
BNC-bus, antenne-ingang A
(ANT A – RF in, DC OUT, 50
Ω)
P
BNC-bus, schakeluitgang A
(ANT A – RF out)
Q
BNC-bus, schakeluitgang B
(ANT B – RF out)
R
BNC-bus, antenne-ingang B
(ANT B – RF in, DC OUT, 50
Ω)
S
LED booster-voeding van de antenne-ingang B
T
Plaatje met gevarenaanduidingen
U
Typeplaatje
V
Plaatje met frequentiebereik voor doorlusmogelijkheid
