âesky
– 2 –
Připojení reproduktorových kabelů
1
Stiskněte a přidržte svěrku terminálu reproduktoru
2
Vložte konec kabelu reproduktoru do svěrky, jak je uvedeno
dále
• zkontrolujte polaritu přípojek reproduktoru:
ª na ª
a
· na ·.
3
Uvolněte svěrku
• Připojujete-li hlavní (přední) reproduktory ke zdířce TO
MAIN SPEAKERS, použijte reproduktory, které mají
rozmezí impedance odpovídající zesilovači připojenému
k terminálu INPUT 2 (HIGH LEVEL), jinak by mohlo dojít
k selhání nebo k poškození zesilovače připojeného k
terminálu INPUT 2 (HIGH LEVEL).
• NEPŘIPOJUJTE více než jeden reproduktor k jednomu
reproduktorovému terminálu.
TO MAIN
SPEAKERS
RIGHT
RIGHT
LEFT
RIGHT
LEFT
LEFT/MONO
MAX
VOLUME
50Hz
200Hz
MIN
ON
OFF
FIXED
VARIABLE
POWER
FREQUENCY
CUT OFF FILTER
RIGHT
LEFT
FRONT SPEAKERS
TO MAIN
SPEAKERS
INPUT 2
(HIGH-LEVEL)
RIGHT
LEFT
RIGHT
LEFT
INPUT 2
(HIGH-LEVEL)
(LOW-LEVEL)
INPUT 1
AUTO POWER ON/STANDBY
PHASE
CANCEL
ON
REVERSE
NORMAL
2
1

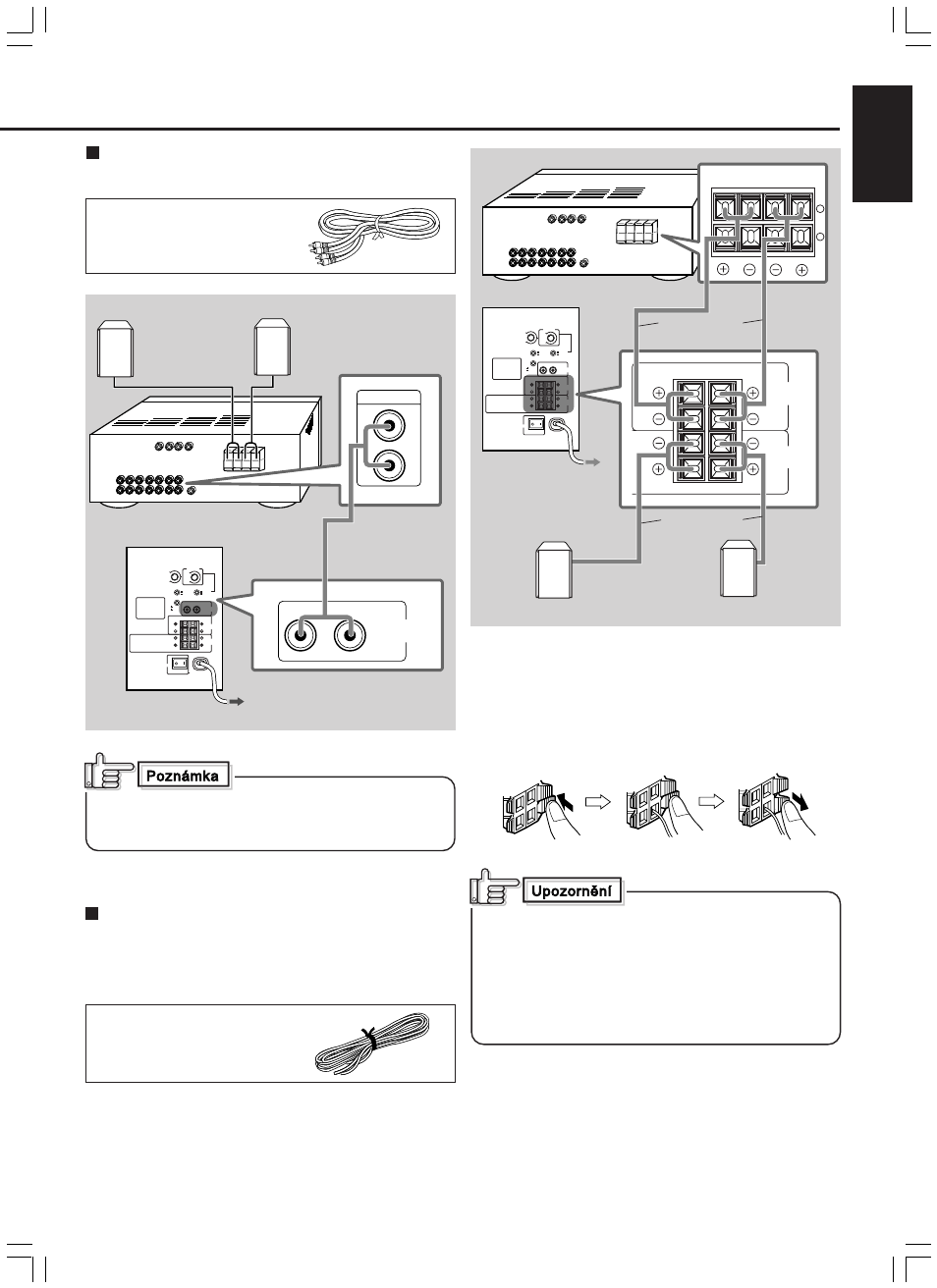

Způsob zapojení ı
Připojte zesilovač se zdířkami linkového výstupu k terminálu
INPUT 1 (LOW-LEVEL).
Příprava:
Kupte si v odborné prodejně
stereo audio-kabel.
Hlavní (přední)
reproduktory (nejsou
součástí dodávky)
Váš zesilovač
SP-DW103
Váš zesilovač
SP-DW103
Hlavní (přední)
reproduktory (nejsou
součástí dodávky)
Stereo-audio kabel
(není součástí
dodávky)
K síťové zásuvce
K síťové
zásuvce
Pravý reproduktor
Levý reproduktor
Způsob zapojení Ç
Připojte zesilovač bez výstupní zdířky pro subwoofer a bez
zdířek linkového výstupu k terminálu INPUT 2 (HIGH-LEVEL).
• Při použití tohoto způsobu zapojení připojte hlavní (přední)
reproduktory k terminálu TO MAIN SPEAKERS na zadní
straně přístroje.
Příprava:
Kupte si v odborné prodejně
kabely pro připojení
reproduktoru.
Kabely pro
připojení
reproduktorů
– 2 –
Má-li váš zesilovač pouze zdířku pro mono-výstup (MONO),
připojte ji ke zdířce LEFT/MONO na terminálu INPUT 1
(LOW-LEVEL) (viz způsob zapojení Å).
(nejsou
součástí
dodávky)
TO MAIN
SPEAKERS
RIGHT
RIGHT
LEFT
RIGHT
LEFT
LEFT/MONO
MAX
VOLUME
50Hz
200Hz
MIN
ON
OFF
FIXED
VARIABLE
POWER
FREQUENCY
CUT OFF FILTER
LINE OUT
L
R
RIGHT
LEFT/MONO
(LOW-LEVEL)
INPUT 1
INPUT 2
(HIGH-LEVEL)
(LOW-LEVEL)
INPUT 1
AUTO POWER ON/STANDBY
PHASE
CANCEL
ON
REVERSE
NORMAL
1
2
3
Kabely pro
připojení
reproduktorů
(nejsou
součástí
dodávky)
