Polski
Podłączenie przewodów głośnikowych:
1
Naciśnij i przytrzymuj zacisk końcówki głośnika.
2 Włóż koniec przewodu głośnika w zacisk tak jak to zostało
podane dalej.
• Skontroluj biegunowość przyłączy głośnika:
ª na ª a ·
na ·.
3 Uwolnij zacisk.
• Jeśli podłączasz główne (przednie) głośniki do gniazda
TO MAIN SPEAKERS, zastosuj w tym celu głośniki,
których impedancja znajduje się w zakresie odpowiednim
dla wzmacniacza podłączonego do terminalu INPUT 2
(HIGH LEVEL), w przeciwnym razie mogą zaistnieć
nieprawidłowości lub zostać uszkodzony wzmacniacz
podłączony do terminalu INPUT 2 (HIGH LEVEL).
• NIE NALEŻY podłączać więcej niż jednego głośnika do
jednego terminalu głośnikowego.
TO MAIN
SPEAKERS
RIGHT
RIGHT LEFT
RIGHT LEFT
LEFT/MONO
MAX
VOLUME
50Hz
200Hz
MIN
ON OFF
FIXED VARIABLE
POWER
FREQUENCY
CUT OFF FILTER
RIGHT LEFT
FRONT SPEAKERS
TO MAIN
SPEAKERS
INPUT 2
(HIGH-LEVEL)
RIGHT LEFT
RIGHT LEFT
INPUT 2 (HIGH-LEVEL)
(LOW-LEVEL) INPUT 1
AUTO POWER ON/STANDBY
PHASE
CANCEL ON
REVERSE NORMAL
2
1

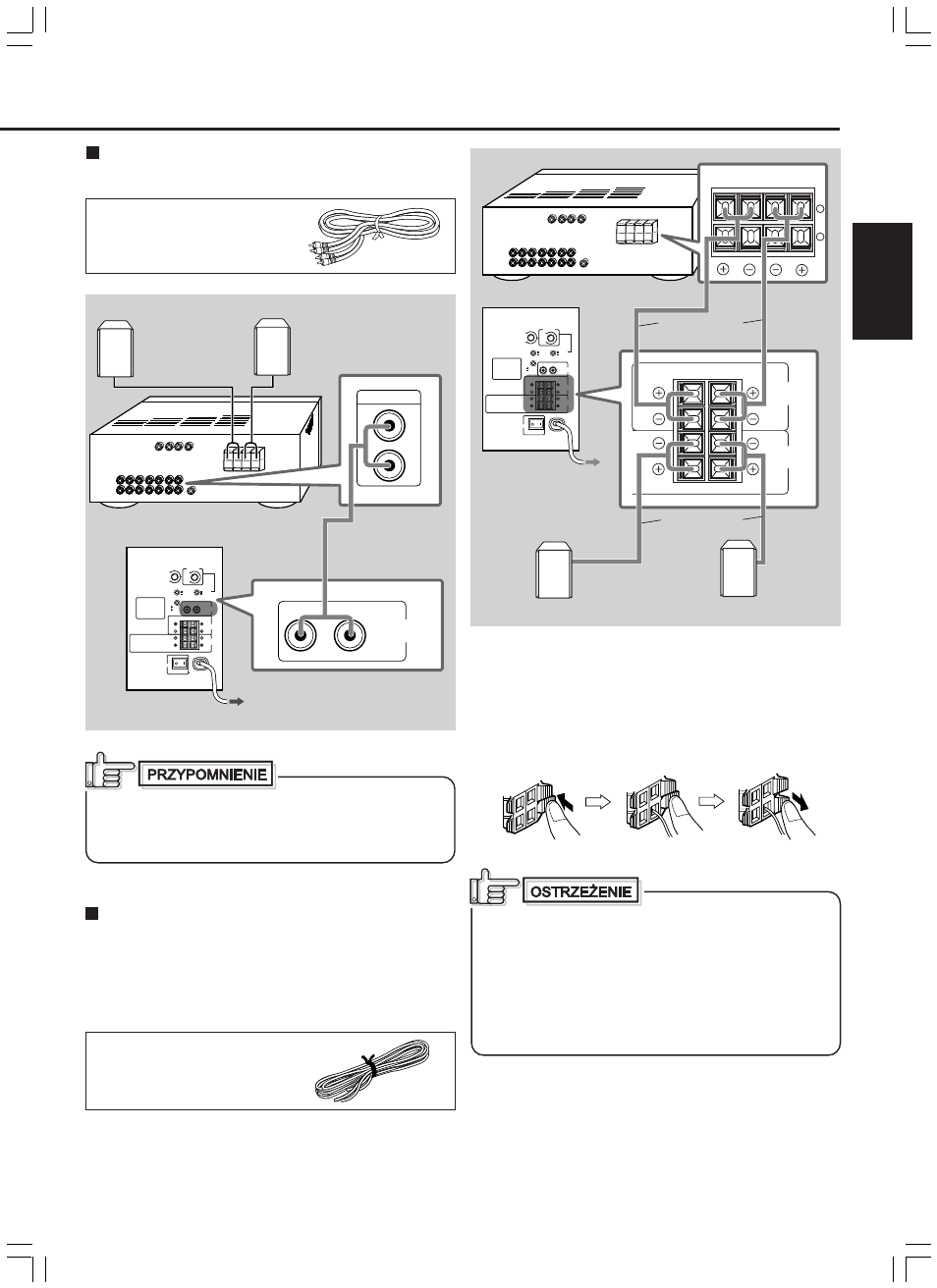

Sposób podłączenia typu ı
Wzmacniacz z gniazdami wyjścia liniowego podłącz do terminalu
INPUT 1 (LOW-LEVEL).
Przygotowanie:
W sklepie specjalistycznym
należy zakupić przewód stereo
audio.
Główne (przednie)
głośniki (nie są
elementem dostawy)
Twój wzmacniacz
SP-DW103
Twój wzmacniacz
SP-DW103
Główne (przednie)
głośniki (nie są
elementem dostawy)
Przewód stereo-audio
(nie jest elementem
dostawy)
Do gniazda sieciowego
Do gniazda
sieciowego
Prawy głośnik Lewy głośnik
Sposób podłączenia typu Ç
Podłącz wzmacniacz bez gniazd wyjściowych do subwoofera
oraz bez gniazd wyjścia liniowego do terminalu INPUT 2 (HIGH-
LEVEL).
• W przypadku zastosowania tego sposobu podłączenia należy
podłączyć główne (przednie) głośniki do końcówek
oznaczonych TO MAIN SPEAKERS na tylnej ścianie
urządzenia.
Przygotowanie:
W sklepie specjalistycznym
należy zakupić przewody do
podłączenia głośnika.
Przewody do
podłączenia
głośników
TO MAIN
SPEAKERS
RIGHT
RIGHT LEFT
RIGHT LEFT
LEFT/MONO
MAX
VOLUME
50Hz
200Hz
MIN
ON OFF
FIXED VARIABLE
POWER
FREQUENCY
CUT OFF FILTER
LINE OUT
L
R
RIGHT LEFT/MONO
(LOW-LEVEL)
INPUT 1 INPUT 2 (HIGH-LEVEL)
(LOW-LEVEL) INPUT 1
AUTO POWER ON/STANDBY
PHASE
CANCEL ON
REVERSE NORMAL
1 2 3
– 2 –
Jeśli twój wzmacniacz wyposażony jest tylko w gniazdo do
wyjścia mono (MONO), połącz je z gniazdem LEFT/MONO
na terminalu INPUT 1 (LOW-LEVEL) (zobacz sposób
podłączenia typu Å).
(nie są
elementem
dostawy)
Przewody do
podłączenia
głośników (nie są
elementem
dostawy)
