Как подключать кабели динамиков:
1 Нажмите на зажим разъема динамика и удерживайте его
нажатым.
2 Вставьте конец кабеля динамика в разъем, как показано
ниже.
• Соблюдайте полярность разъемов динамиков:
ª к ª и
· к ·.
3 Освободите зажим.
• При подключении основных (фронтальных)
динамиков к разъему TO MAIN SPEAKERS
воспользуйтесь динамиками, сопротивление которых
соответстсвует сопротивлению, указанному на
усилителе, подключенному к разъему INPUT 2
(HIGH-LEVEL). В противном случае, возможны
неполадки или повреждения усилителя,
подключенного к разъему INPUT 2 (HIGH-LEVEL).
• НЕ подключайте к одному разъему динамика более
одного динамика.
TO MAIN
SPEAKERS
RIGHT
RIGHT LEFT
RIGHT LEFT
LEFT/MONO
MAX
VOLUME
50Hz
200Hz
MIN
ON OFF
FIXED VARIABLE
POWER
FREQUENCY
CUT OFF FILTER
RIGHT LEFT
FRONT SPEAKERS
TO MAIN
SPEAKERS
INPUT 2
(HIGH-LEVEL)
RIGHT LEFT
RIGHT LEFT
INPUT 2 (HIGH-LEVEL)
(LOW-LEVEL) INPUT 1
AUTO POWER ON/STANDBY
PHASE
CANCEL ON
REVERSE NORMAL
2
1

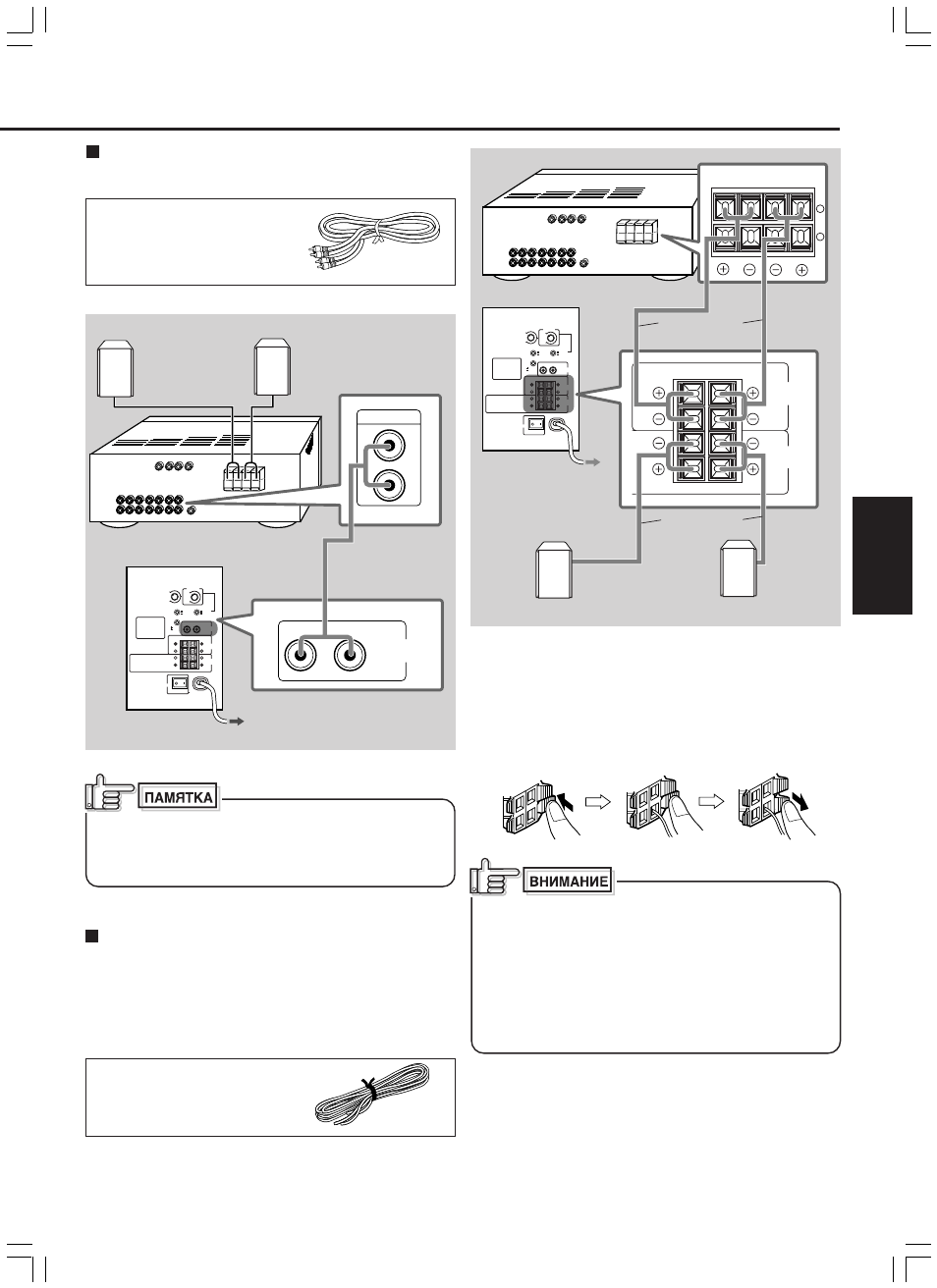

Метод подключения ı
Подключите усилитель, оборудованный гнездами линейного
выхода, к разъему INPUT 1 (LOW-LEVEL).
Подготовка:
Приобретите стереофоничес-
кий аудио кабель в магазине
аудио- или электротоваров.
TO MAIN
SPEAKERS
RIGHT
RIGHT LEFT
RIGHT LEFT
LEFT/MONO
MAX
VOLUME
50Hz
200Hz
MIN
ON OFF
FIXED VARIABLE
POWER
FREQUENCY
CUT OFF FILTER
LINE OUT
L
R
RIGHT LEFT/MONO
(LOW-LEVEL)
INPUT 1 INPUT 2 (HIGH-LEVEL)
(LOW-LEVEL) INPUT 1
AUTO POWER ON/STANDBY
PHASE
CANCEL ON
REVERSE NORMAL
Основные
(фронтальные)
динамики (не входят
в комплект)
Ваш усилитель
SP-DW103
Ваш усилитель
SP-DW103
Основные (фронтальные)
динамики (не входят в
комплект)
Стереофонический
аудио кабель
(не входит в
комплект)
К сети питания
К сети
питания
Правый динамик Левый динамик
Метод подключения Ç
Подключите усилитель, не оборудованный гнездом
сабвуфера и гнездами линейного выхода к разъему INPUT 2
(HIGH-LEVEL).
• При использовании этого метода подключения
подключите Ваши основные (фронтальные) динамики к
разъему TO MAIN SPEAKERS на задней части Вашего
устройства.
Подготовка:
Приобретите кабели
динамиков в магазине аудио-
или электротоваров.
Кабели динамиков
(не входят в комплект)
1 2 3
– 2 –
Если Ваш усилитель имеет только монофонический
линейный выход (MONO), подключите его к гнезду
LEFT/MONO разъема INPUT 1 (LOW-LEVEL)
(ознакомьтесь с мотодом подключения Å).
Кабели динамиков
(не входят в комплект)
