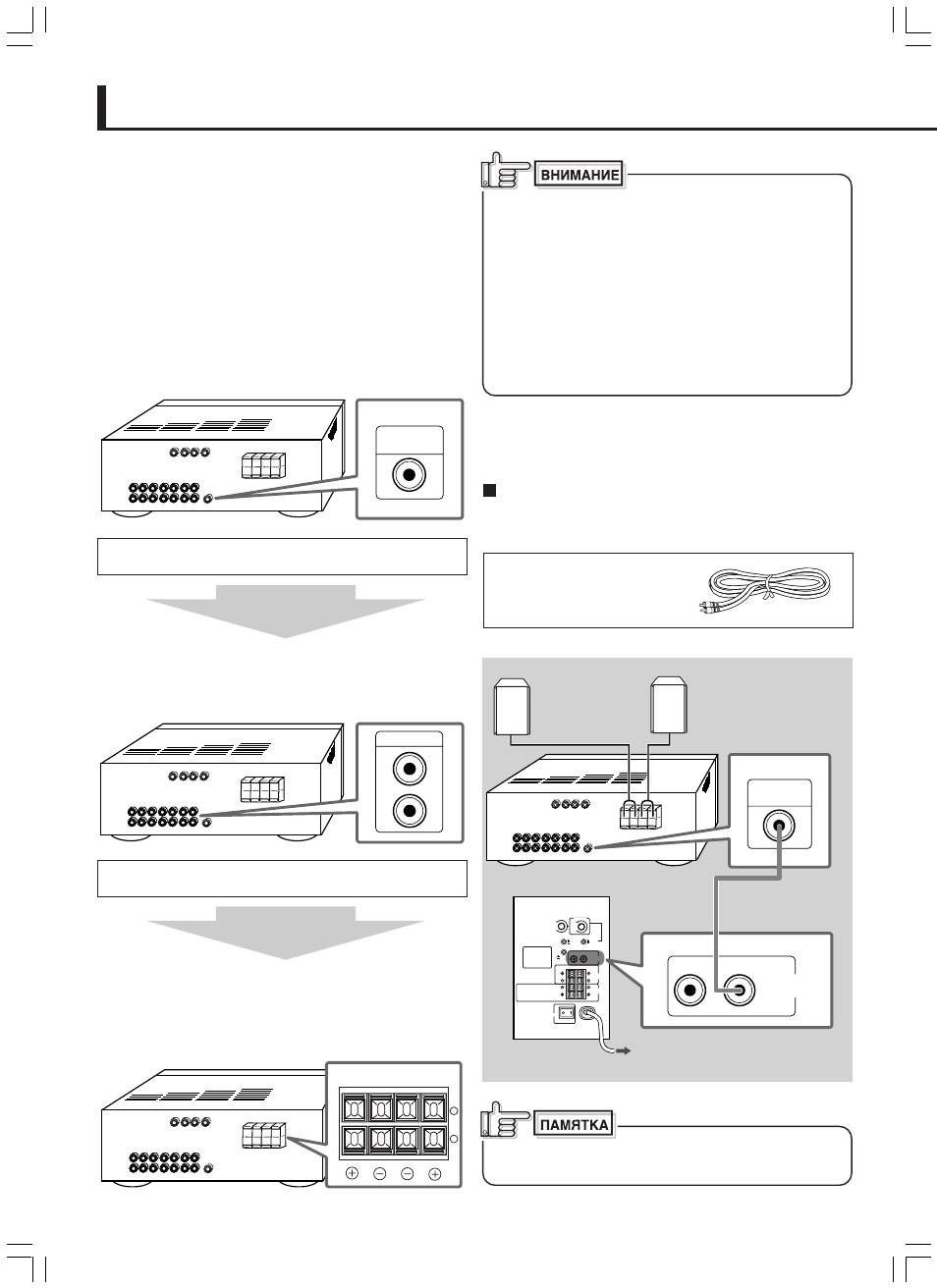

Проверка Вашего усилителя
Перед подключением этого устройства к Вашему усилителю
(или ресиверу) проверьте, какими разъемами оборудован
Ваш усилитель.
Для выбора оптимального способа соединения Вашего
оборудования выполните следующую процедуру.
• Изображения гнезд и разъемов, приведенные в этом
рокуводстве, могут отличаться от имеющихся на Вашем
усилителе. На иллюстрации показаны наиболее
распространенные варианты.
Сначала проверьте, есть ли на Вашем усилителе гнездо
выхода сабвуфера.
Как правило, радом с эим гнездом напечатано название
“SUBWOOFER OUT” или “SUBWOOFER.”
Если Вы найдете это гнездо на Вашем усилителе,
воспользуйтесь методом подключения Å.
Затем проверьте, есть ли на Вашем усилителе гнезда
линейного выхода.
Как правило, рядом с этими гнездами напечатано название
“LINE OUT” или “LINE OUTPUT.”
Если Вы найдете эти гнезда на Вашем усилителе,
воспользуйтесь методом подклюяения ı.
Воспользуйтесь мотодом подключения Ç.
ПРи помощи этого метода можно подключить любой
усилитель, используя разъемы фронтальных динамиков
(рядом с ними, как правило, напечатаны названия “FRONT
SPEAKERS” или “MAIN SPEAKERS”).
SUBWOOFER
OUT
LINE OUT
L
R
RIGHT LEFT
FRONT SPEAKERS
2
1
Основные
(фронтальные)
динамики (не входят
в комплект)
Ваш усилитель
SP-DW103
Монофонический
аудио кабель
(входит в комплект)
Перед подключением этого устройства к усилителю
(или ресиверу) соблюдайте следующие меры
предосторожности.
• Перед подключением этого устройства к усилителю
сначала выключите усилитель.
• Перед подключением этого устройства к сети
завершите все подключения.
• НЕ используйте разъемы INPUT 1 (LOW-LEVEL) и
INPUT 2 (HIGH-LEVEL) на задней части устройства
одновременно; в противном случае будут выводиться
шумы, которые могут повредить динамик.
• НЕ подключайте это устройство к гнездам REC OUT
на Вашем усилителе.
Подключение усмлителя
При подключении Вашего усилителя (или ресивера) также
ознакомьтесь с руководством для Вашего усилителя.
Метод подклю Å
Подключите усилитель, оборудованный гнездом выхода
сабвуфера, к гнезду LEFT/MONO разъема INPUT 1 (LOW-
LEVEL).
Подготовка:
Воспользуйтеь полученным в
комплекте монофоническим
аудио кабелем.
К сети питания
SUBWOOFER
OUT
RIGHT LEFT/MONO
(LOW-LEVEL)
INPUT 1
TO MAIN
SPEAKERS
RIGHT
RIGHT LEFT
RIGHT LEFT
LEFT/MONO
MAX
VOLUME
50Hz
200Hz
MIN
ON OFF
FIXED VARIABLE
POWER
FREQUENCY
CUT OFF FILTER
INPUT 2 (HIGH-LEVEL)
(LOW-LEVEL) INPUT 1
AUTO POWER ON/STANDBY
PHASE
CANCEL ON
REVERSE NORMAL
При использовании метода подключения Å, из разъема
TO MAIN SPEAKERS сигнал не выводится.
Если Вы не нашли
этого знезда
Подключения
Если Вы не нашли
этого знезда
