Az Ön erŒsítŒjének ellenŒrzése
Mielőtt ezen készüléket az erősítőjéhez (vagy a
vevőkészülékéhez) csatlakoztatná ellenőrizze a csatlakozó
aljazatok típusát az erősítőjén.
Készülékének helyes csatlakoztasánál tartsa be a követekező
utasításokat.
• A dugaszaljzat és a dugó tényleges kivitelezése az erősítőjén
különbözhet az utasítás ábráján szereplőktől. Ezen az
ábrákon a leggyakrabban alkalmazott típusokszerepelnek.
Először ellenőrizze, hogy az erősítőjénnek kimeneti
dugaszlaljazatának van- e subwoofer konnektora.
Általában ez a kimenet „SUBWOOFER OUT“ vagy
„SUBWOOFER“ felirattal van ellátva.
IHa ezen kimenetet megtalálja az erősítőjén, az Å bekötési
módon járjon el.
Ellenőrizze, hogy az erősítőjén van e vezeték kimeneti
dugaszaljazat (line output jacks).
Ezek a dugaszaljzatok általában „LINE OUT“ vagy „LINE
OUTPUT“ felirattal vannak ellátva.
Ha ezen kimenetet megtalálja az erősítőjén, az ı bekötési
módon járjon el.
Ç bekötési eljárás.
Ezen bekötési eljárás valamennyi erősítőnél alkalmazható. A
csatlakoztatást az elülső (fő) reproduktorok bekötésére szolgáló
dugaszaljzatokkal végezzük (általában „FRONT SPEAKERS“
vagy „MAIN SPEAKERS“ felirattal van ellátva).

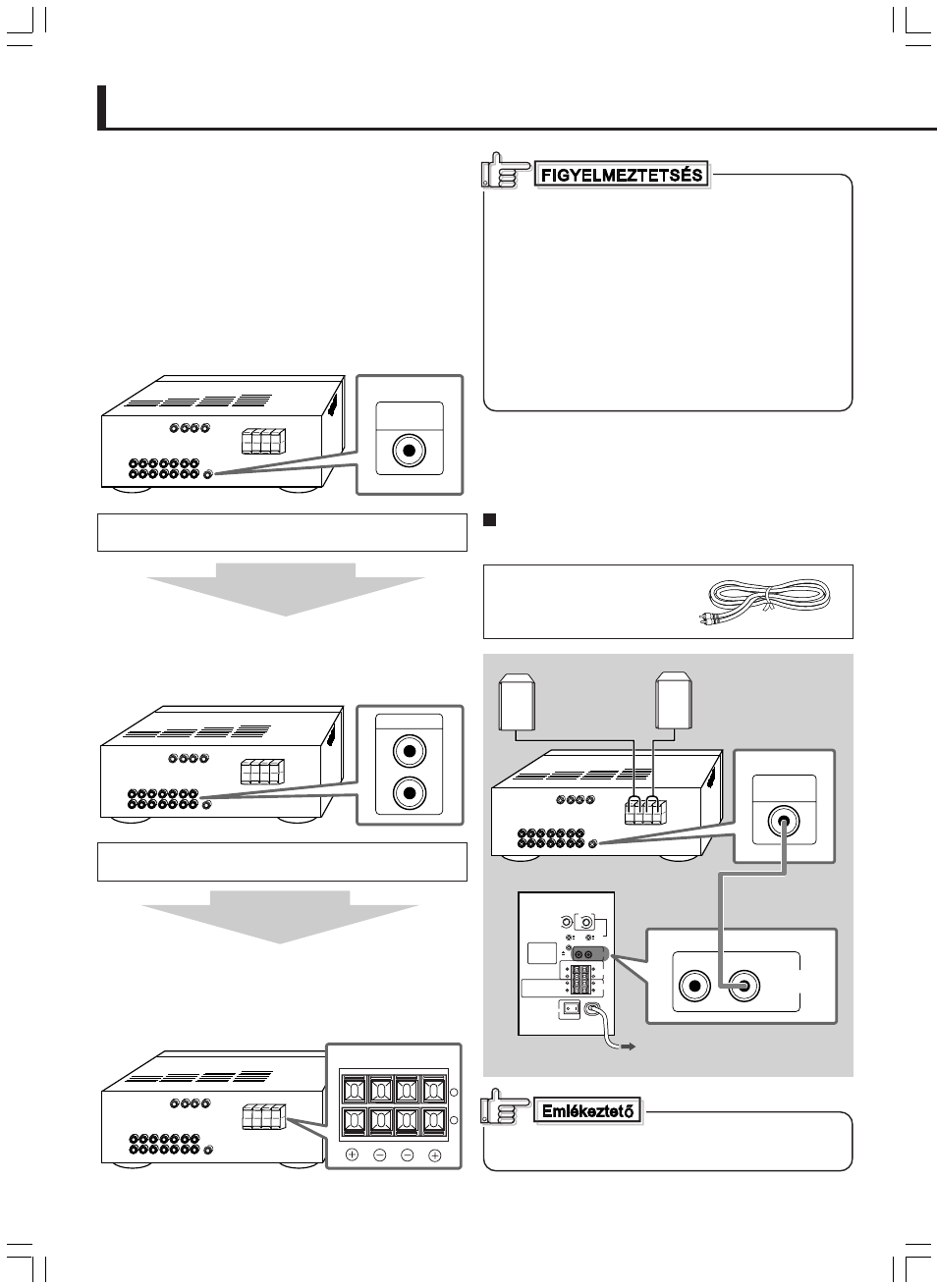

Bekötés
Tő (elülső) hangszórók
(nem tartozéka a
szállítmánynak)
Az Ön erősítője
SP-DW103
Mono-audio kábel (a
szállítmány tartozéka)
Mielőtt ezen készüléket az erősítőjéhez (vagy a
vevőkészülékéhez) csatlakoztatná következetesen tartsa be
a következő utasításokat:
• Ezen készüléknek az erősítőhöz való csatlakoztatása
előtt az erősítőt kapcsolja ki.
• Ezen készüléknek a hálózathoz való csatlakoztatása
hajtsa végre a teljes bekötést.
• EGYSZERRE NEHASZNÁLJON INPUT 1 (LOW-LEVEL
– alacsony szint) és INPUT 2 (HIGH-LEVEL – magas
szint) terminálokat a készülék hátsó oldalán;
máskülönben erős súgást lehetne hallani és a készülék is
megrongálódhat.
• A készüléket NEKÖSSE az erősítő REC OUT
dugaszaljzatához.
Az erŒsítŒhöz való csatlakoztatás
Ezen készüléknek az erősítőjéhez (vagy a vevőkészülékéhez)
való csatlakoztatásánál figyelemmel olvassa el ezen készülékek
használati utasítását is.
Å bekötési eljárás.
Az erősítőt a subwoofer kimeneti dugaszaljzattal csatolja az
INPUT 1 (LOW-LEVEL) terminál LEFT/MONO dugaszaljzatához.
Előkészítés:
Használja az alkatrészként
leszállított mono-audio-kábelt.
A hálózati konnektorhoz
Amennyiben Å, bekötési módot alakalmaz, a TO MAIN
SPEAKERS terminálból nem megy ki semmiféle jel.
SUBWOOFER
OUT
LINE OUT
L
R
RIGHT LEFT
FRONT SPEAKERS
2
1
Amennyiben nem
találja meg ezeket a
kimeneteket
Amennyiben nem
találja meg ezt a
kimenetet
