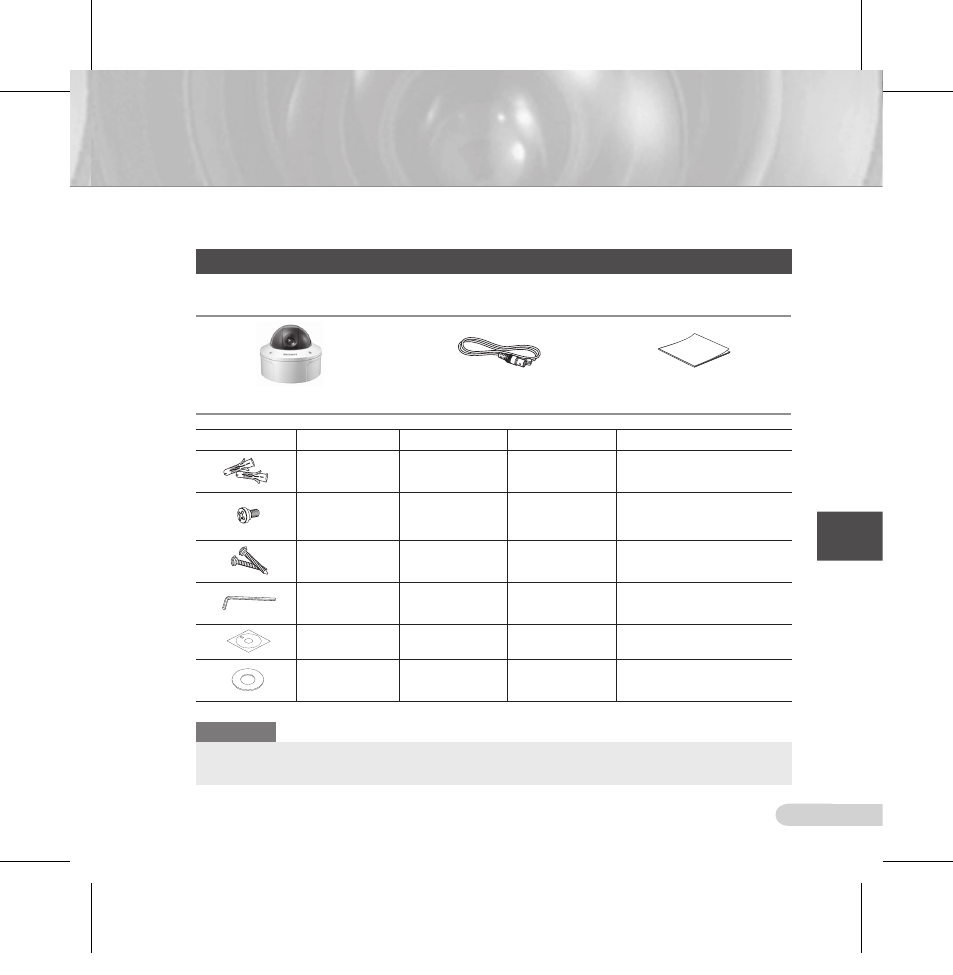

❚ Composants
Vérification des composants dans l’emballage
Veuillez vérifier que votre caméra et ses accessoires soient tous inclus dans l’emballage. Ces
composants sont comme illustrés ci-dessous :
Caméra : Câble du moniteur de test Guide de l’utilisateur
Image Nom de la pièce Norme Quantité Utilisation
Ancrage de
plastique
HUD 5 4 (EA)
Attache chaque pièce aux trous de
connexion des vis pour renforcer la
connexion.
Machine à vis
ASSY
BH M5 X L6.
(Blanc+joint torique)
8
Utilisée pour remplir les trous lors
de l’installation du conduit ou de
la fixation murale.
Taraud ASSY
TH M4xL30 (Noir+
joint torique)
4
Utilisé pour fixer la caméra au
plafond ou au mur.
Clé-L TROX T-20 1
Utilisée pour assembler/
désassembler le couvercle du
dôme
Modèle 1
Utilisé pour vous guider dans l’
installation.
Conduit protecteur
étanche
T2.5 W56 1
Utilisé pour percer un trou de
câblage pour fixer la caméra au
mur ou au plafond.
Remarque
Le câble du moniteur de test est utilisé pour tester la caméra en la connectant à un écran portable. Si vous
désirez vraiment connecter la caméra à un écran moniteur, utilisez le câble BNC.
