6

P

Preparativos

Quais os cabos necessários?

• Cabo de altifalante (venda avulsa) (1 para cada altifalante)

Torça as extremidades descascadas do cabo cerca de 15 mm.
Certifique-se de combinar o cabo de altifalante com o
terminal apropriado nos componentes: + com + e – com –.
Caso os cabos sejam invertidos, o som será distorcido e
haverá perda de graves.

• Cabo de ligação de áudio monofónico (venda avulsa) (1

para um altifalante de graves activo)

(+)

(+)

(–)

(–)

Preto

Preto

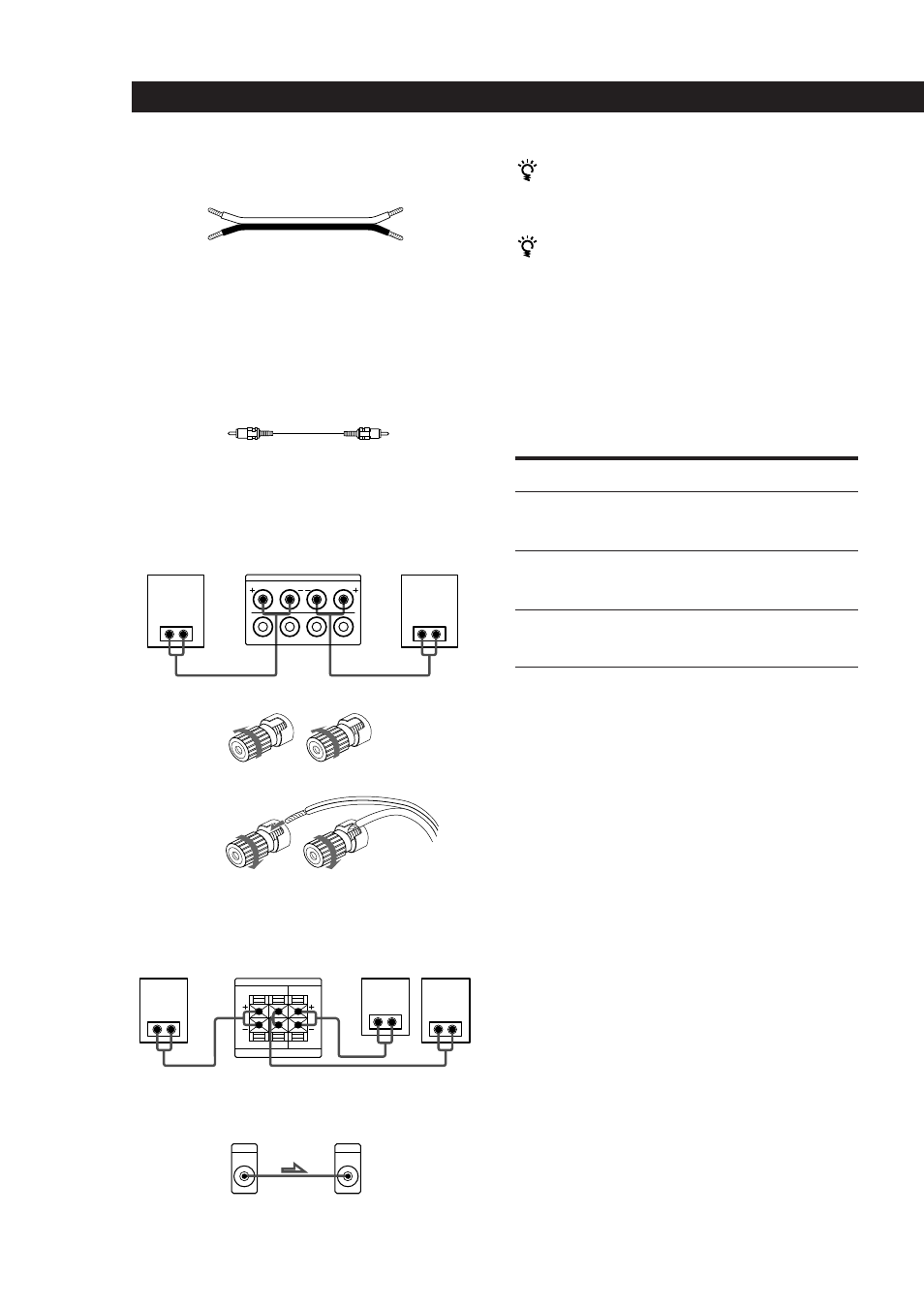

Ligações

Colunas de altifalantes frontais

Colunas posteriores e central

Altifalante de graves activo

Coluna frontal

direita (R)

Coluna frontal

esquerda (L)

Amplificador

} ]

FRONT SPEAKERS

IMPEDANCE USE 4-16

R

L

A

A

} ]

]

}

]

}

Amplificador

Altifalante de

graves activo

Amplificador

Coluna posterior

direita (R)

Coluna
central

Coluna

posterior
esquerda

(L)

Para ligar os cabos de altifalante

} ]

} ]

} ]

SURROUND SPEAKERS

8-16

IMPEDANCE USE 4-16

REAR L

R

CENTER

L

R

MIX

AUDIO

OUT

INPUT

Caso possua um sistema adicional de altifalantes
frontais

Ligue-os aos terminais FRONT SPEAKERS B.

Caso o seu monitor de TV utilize altifalantes
independentes

Pode-se ligar um deles aos terminais SURROUND
SPEAKER CENTER para a utilização com o efeito
perimétrico Dolby Pro Logic Surround (consulte a
página 15).

Selecção do sistema de altifalantes

Caso ligue somente um jogo de altifalantes frontais,
ajuste o selector SPEAKERS no painel frontal a A. Caso
ligue dois jogos de altifalantes frontais, veja a seguir:

* Não utilize A+B com SOUND FIELD ajustado a ON.

Qual é o próximo passo?

Para completar o seu sistema, vб а secção «Ligações à CA»
na página 8. Caso deseje ligar componentes de vídeo para
desfrutar o som perimétrico enquanto assiste aos programas
de TV ou fitas de vídeo, siga à próxima secção.

Para accionar

o sistema de altifalantes A
(ligado aos terminais
FRONT SPEAKERS A)

o sistema de altifalantes B
(ligado aos terminais
FRONT SPEAKERS B)

ambos os sistemas de
altifalantes, A e B
(ligação paralela)

Ajuste o selector SPEAKERS a

A

B

A+B*
